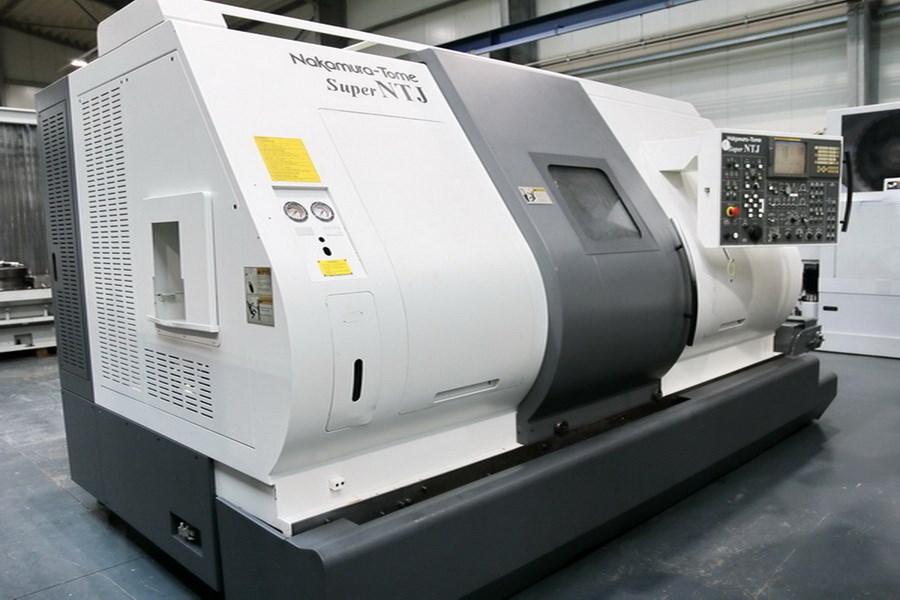

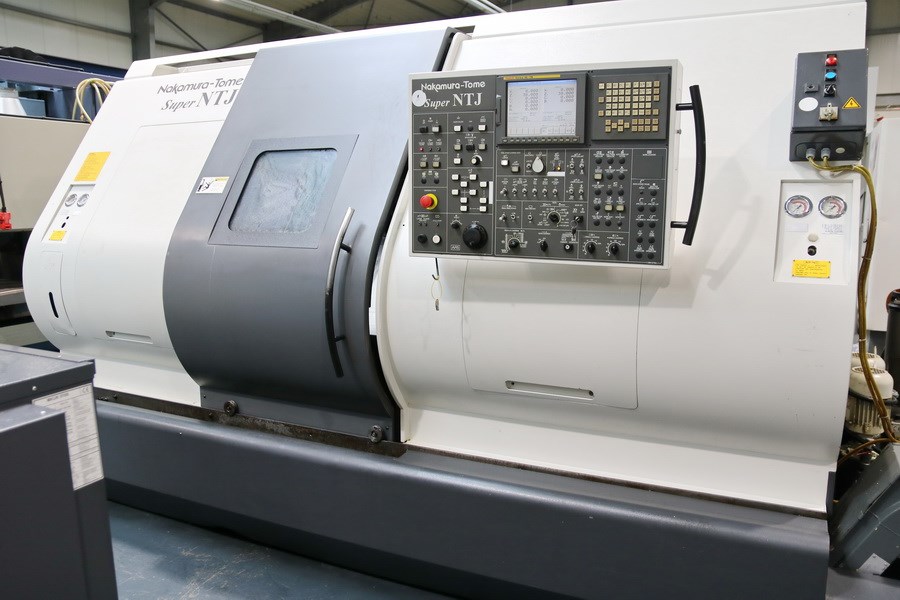

NAKAMURA - Super NTJ
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

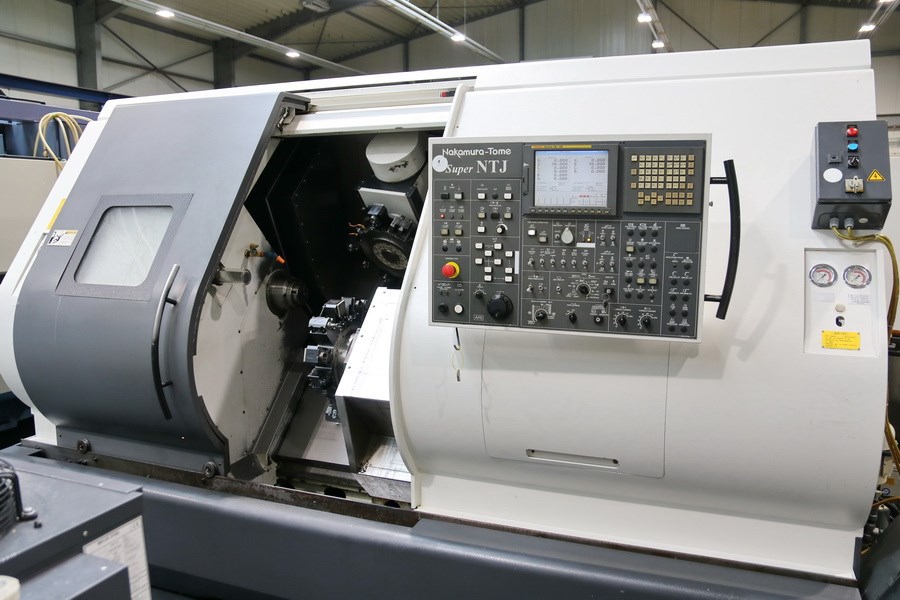

| NAKAMURA - Super NTJ | |
| Angebotsdetails | |
| Lagernummer | 1039-8044 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | NAKAMURA |
| Type | Super NTJ |
| Baujahr | 2003 |

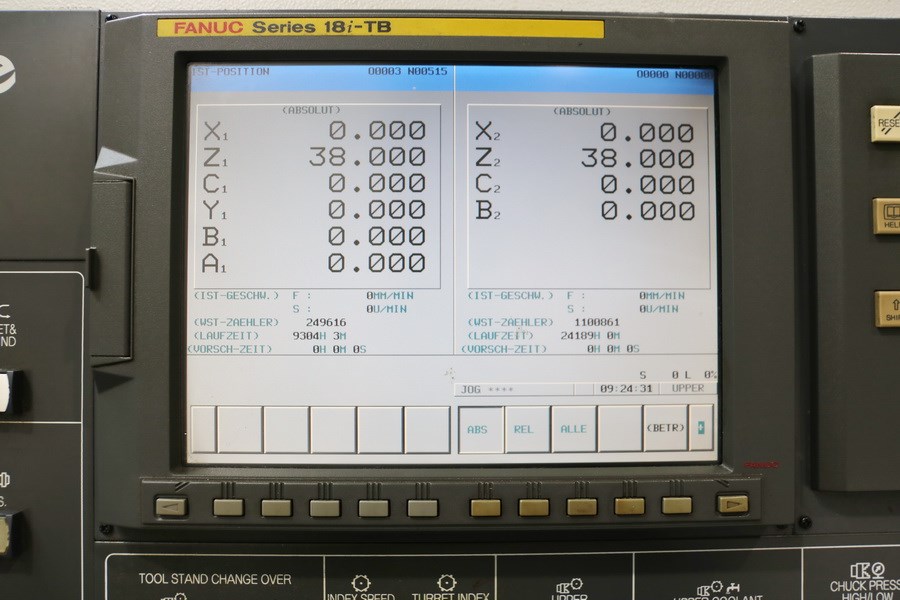

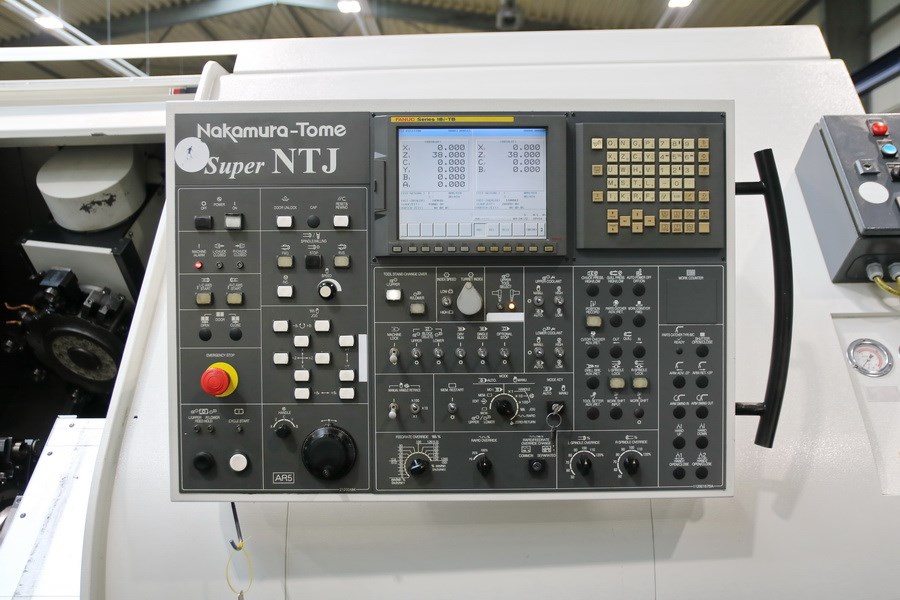

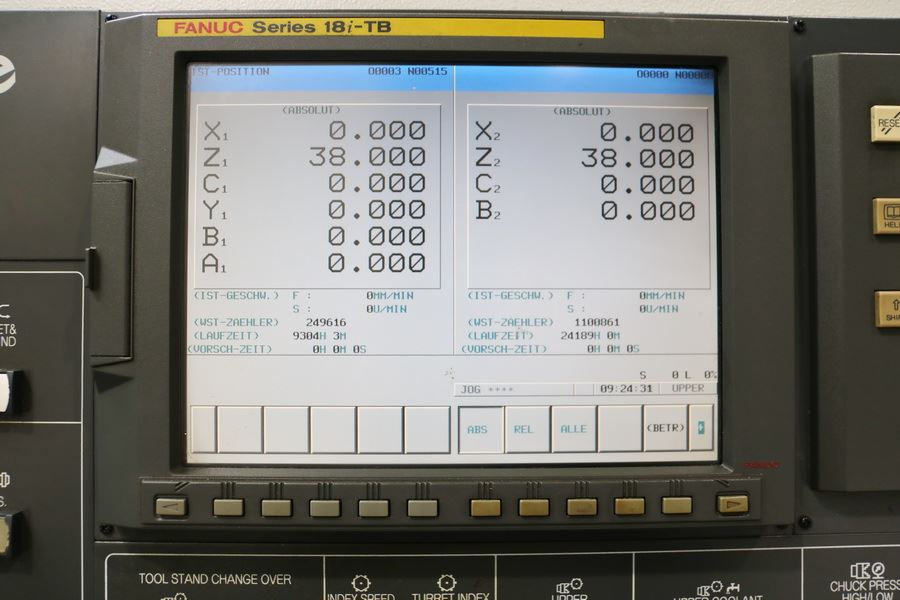

| Steuerung | Fanuc 18 iTB |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Japan |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Hochleistungs- Dreh- und Fräszentrum NAKAMURA - Super NTJ - Haupt- und Gegenspindel - Schwenkrevolver oben inkl. Y-Achse - unterer Revolver - 2 C-Achsen - Inbetriebnahme 2004 - OPTION: Stangenlademagazin BREUNING IRCO - SiMag 70.1R ´1998 (Aufpreis €13.000,00) |
| Technische Details | |
| Drehdurchmesser | max. 190 mm |
| Drehlänge | max. 620 mm |
| Steuerung | Fanuc 18 iTB |
| Umlaufdurchmesser über Bett | 190 mm |
| Umlaufdurchmesser über Planschlitten | 190 mm |
| Standard-Drehdurchmesser | 170 mm |
| Abstand zwischen den Spindeln | max. 970 mm |

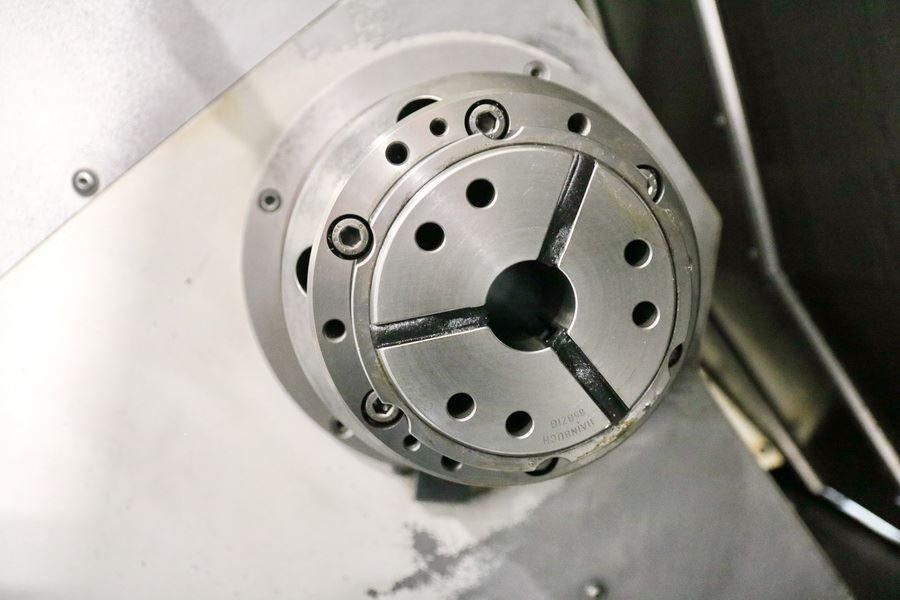

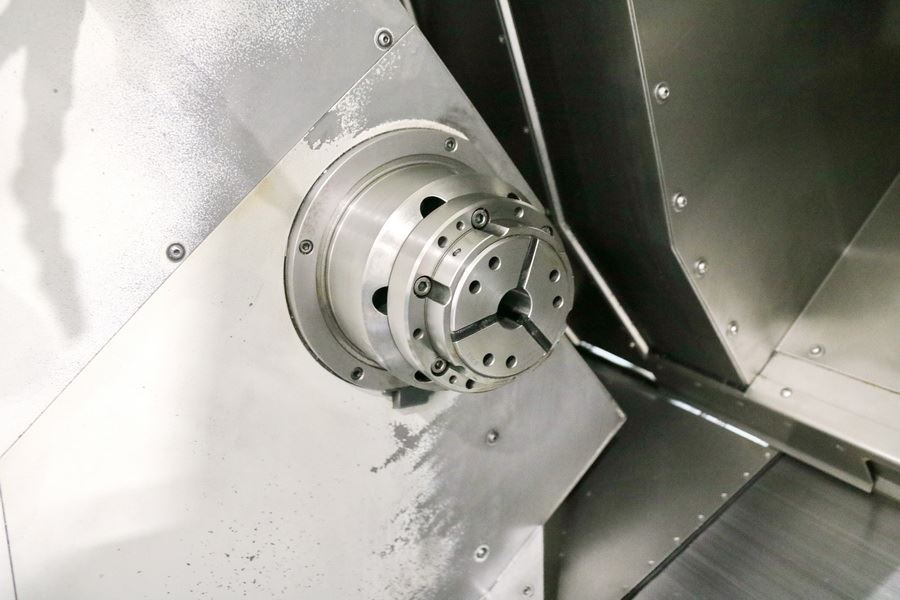

| Hauptspindel: | |
| max. Spindeldrehzahl | 4.500 min/-1 |
| Antriebsleistung - Hauptspindel | 18,5 / 15 kW |
| Spindellagerdurchmesser | 110 mm |
| Spindelbohrung | 80 mm |
| max. Stangendurchmesser | 65 mm |
| nutzbarer Stangendurchmesser | 52 mm |
| Spindelnase | A2-6 |
| max. Futterdurchmesser | 165 mm |
| C-Achse | 0,001 ° |
| Abstand Spindelmitte - Boden | 1.150 mm |

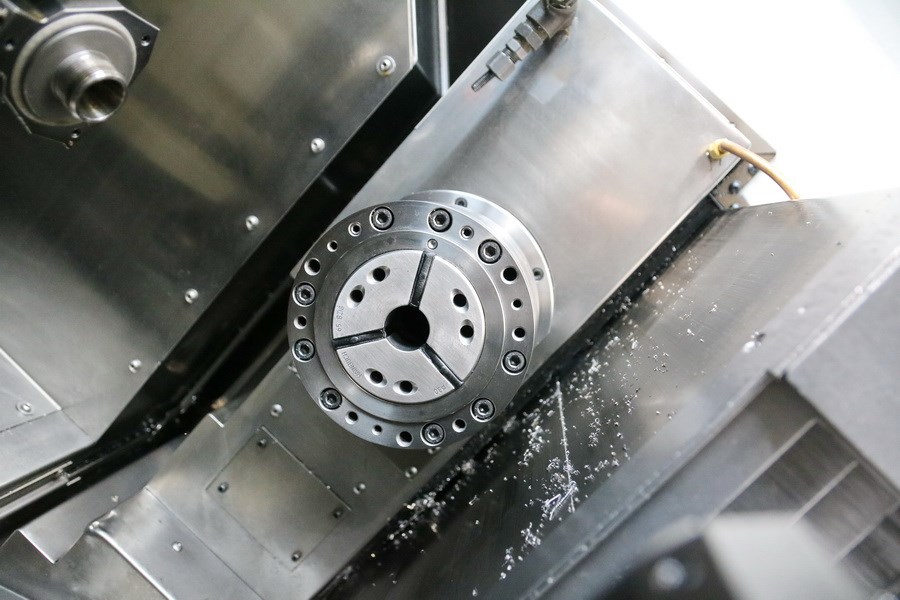

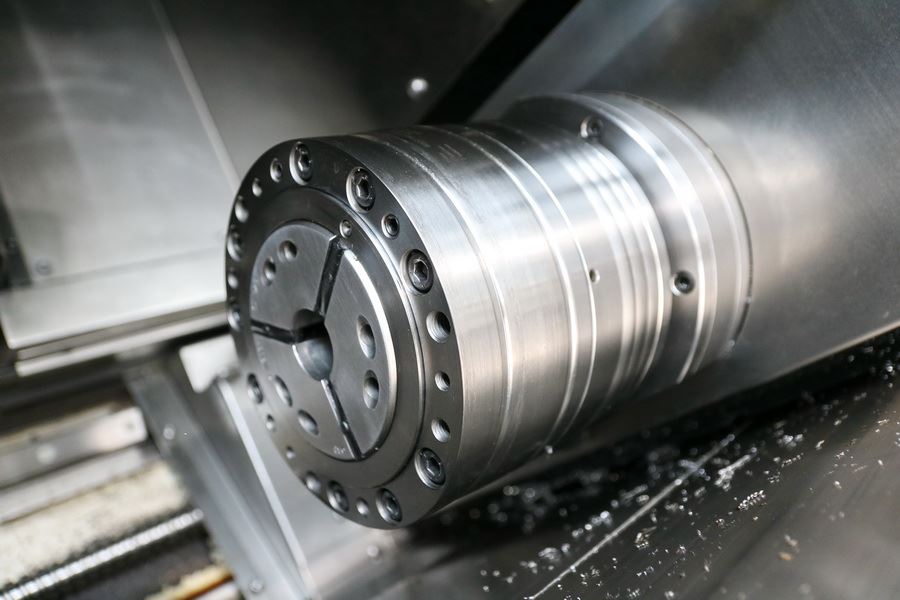

| Gegenspindel: | |
| max. Spindeldrehzahl | 5.000 min/-1 |
| Antriebsleistung - Gegenspindel | 11 / 7,5 kW |
| Spindellagerdurchmesser | 90 mm |
| Spindelbohrung | 63 mm |
| max. Stangendurchmesser | 51 mm |
| nutzbarer Stangendurchmesser | - mm |
| Spindelnase | A2-5 |
| max. Futterdurchmesser | 165 mm |
| C-Achse | 0,001 ° |
| Abstand Spindelmitte - Boden | 1.150 mm |
| Verfahrweg Gegenspindel | 760 mm |

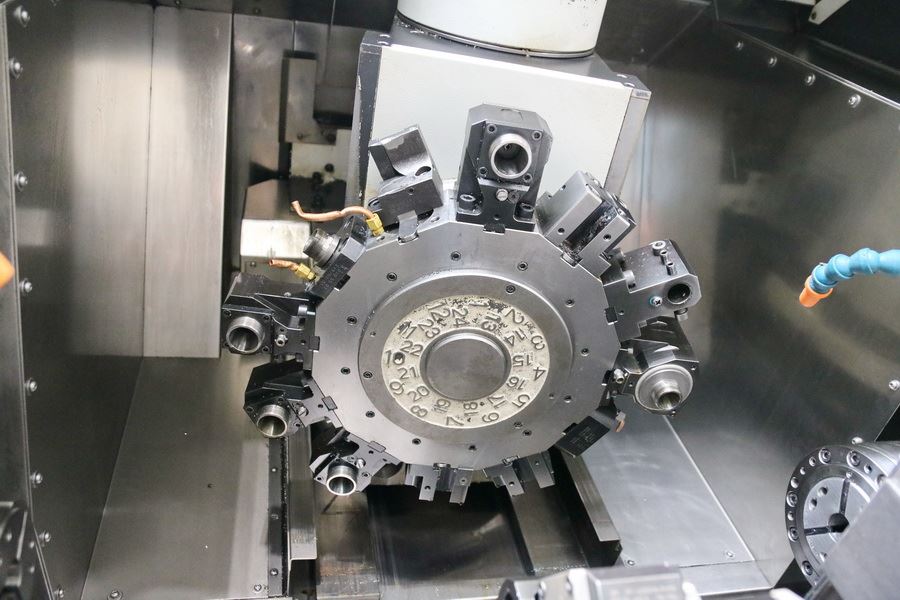

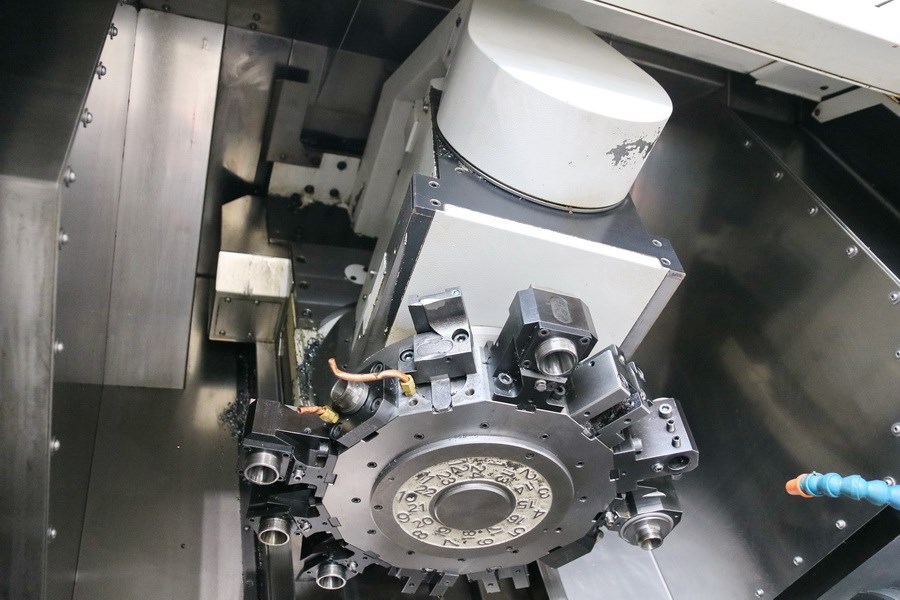

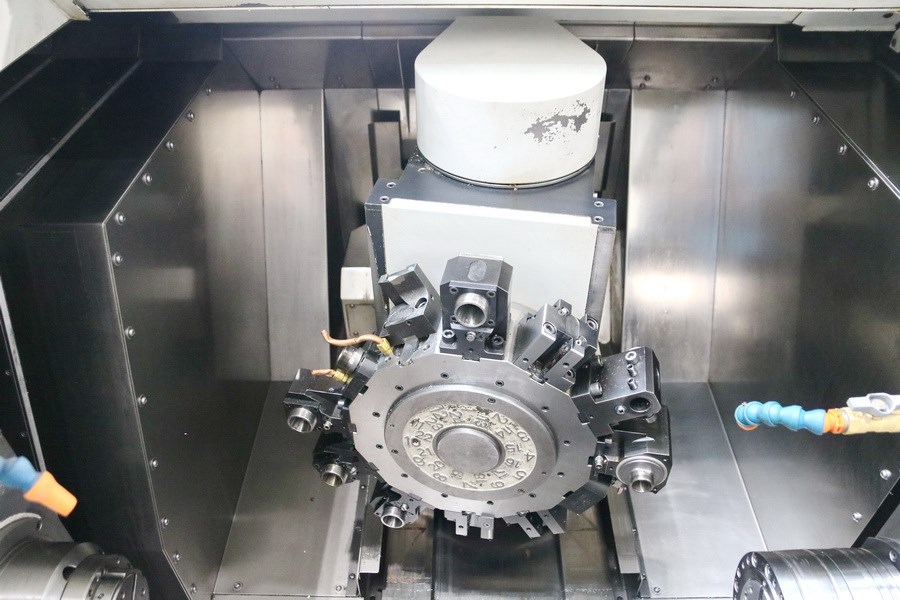

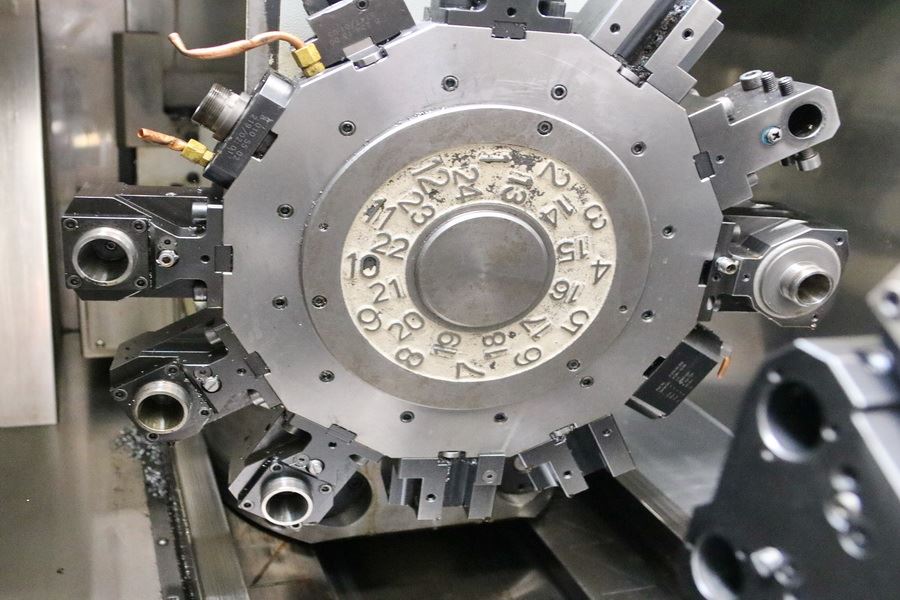

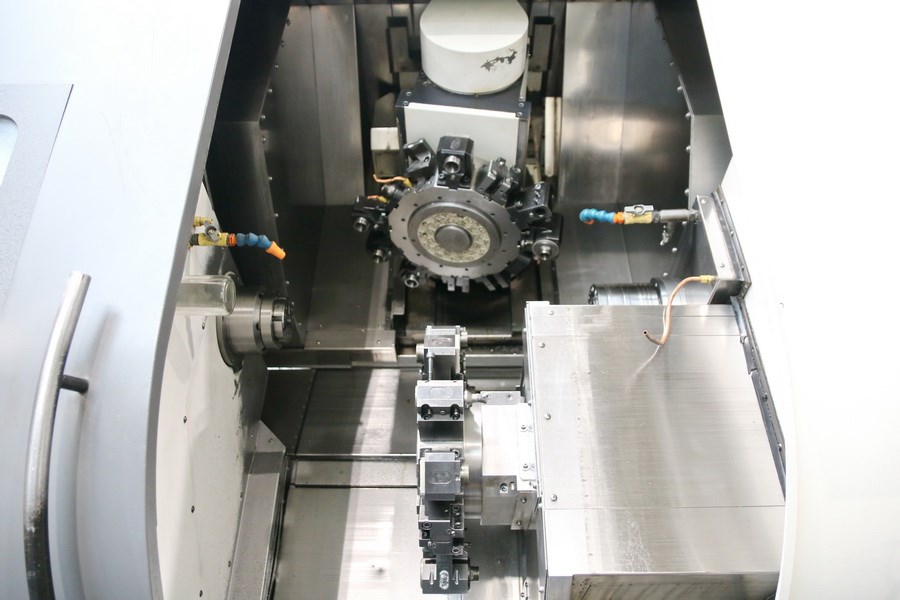

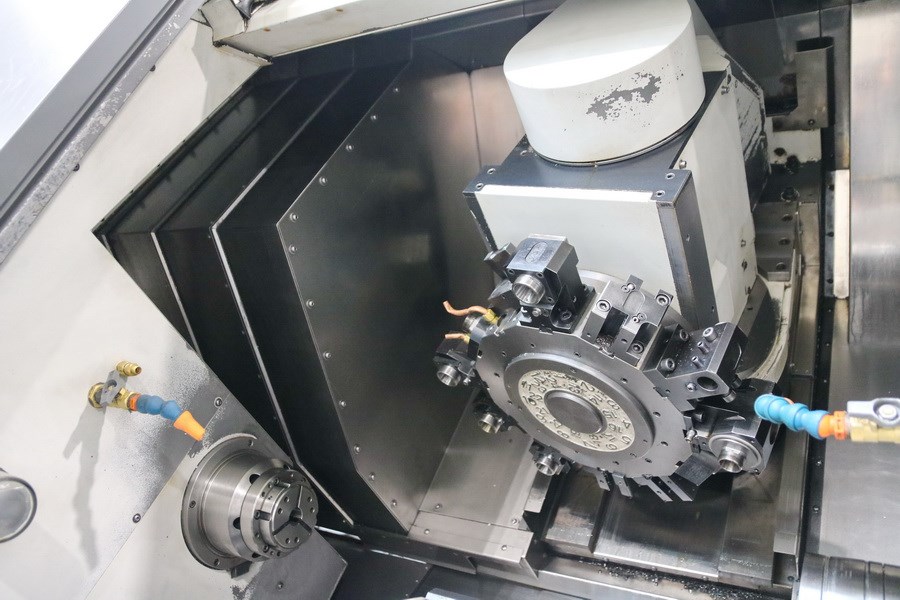

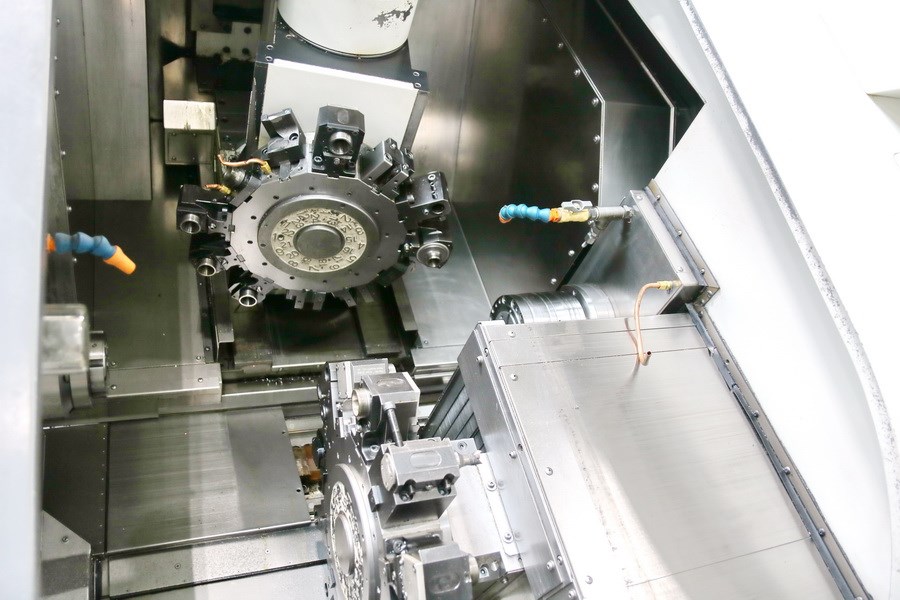

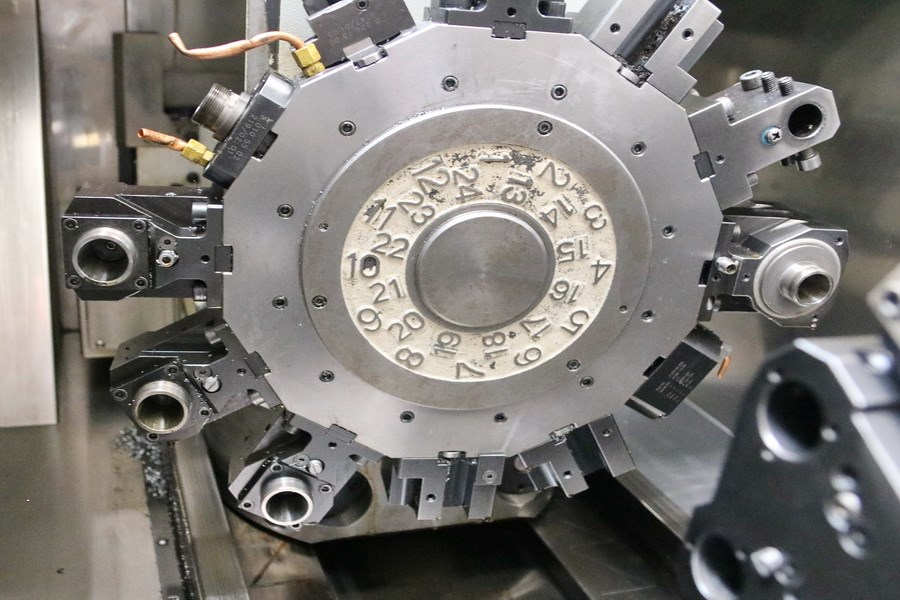

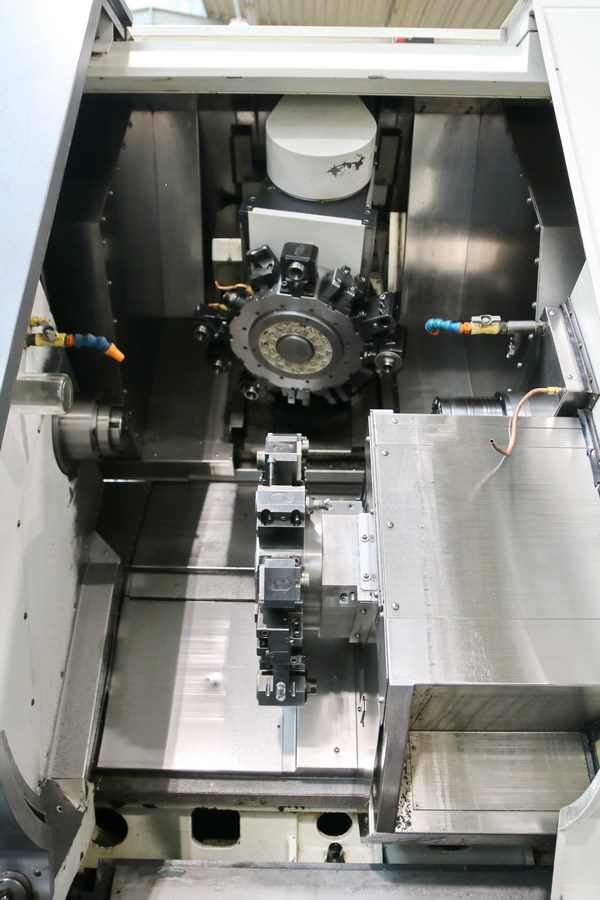

| Oberer Revolver 1: | |
| Anzahl der Werkzeugplätze | (2x 12) 24 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Schaftdurchmesser | 25 mm |
| Schaftdurchmesser der Bohrer | 32 mm |
| Schaltzeit | 0,2 - 0,7 sec |
| Wechselzeit Span - Span | 3,0 sec |
| max. Werkzeugdurchmesser | 80 mm |
| B-Achse | (+91°/-91°) 182 ° |
| Teilung | 1 ° |
| y-Achse | (+45/-45) 90 mm |

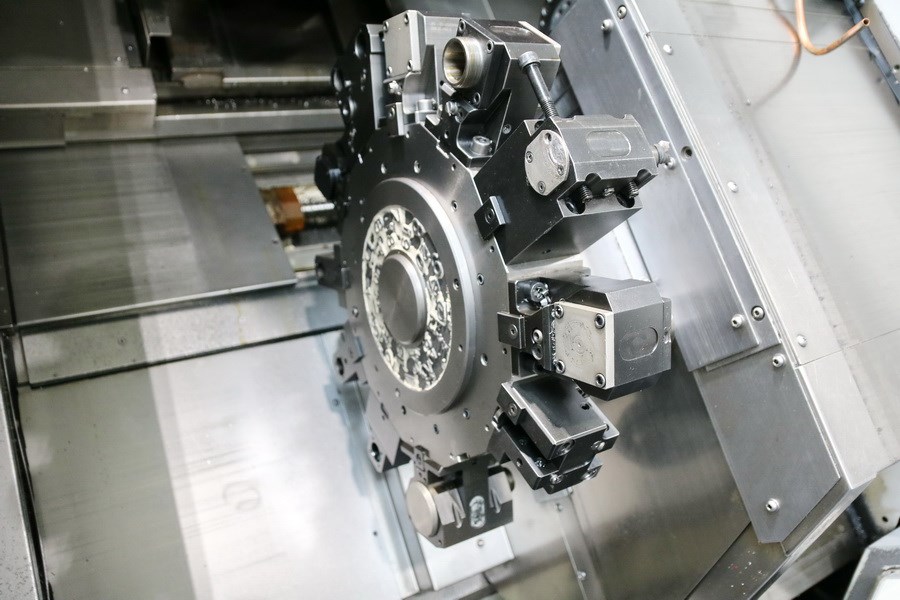

| Unterer Revolver 2: | |
| Anzahl der Werkzeugplätze | (2x 12) 24 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Schaftdurchmesser | 25 mm |
| Schaftdurchmesser der Bohrer | 32 mm |
| Schaltzeit | 0,2 - 0,7 sec |
| Wechselzeit Span - Span | 3,0 sec |
| max. Werkzeugdurchmesser | 80 mm |
| Werkzeugantrieb für Revolver: | |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 6.000 min -1 |
| Antriebsleistung - angetr. Werkzeugstationen | 5,5 / 3,7 kW |
| Anzahl der angetriebenen Werkzeugstationen | 2x 12 pos. |
| Schaftdurchmesser - max. des Bolzen | 25mm / 32 mm |
| Verfahrwege: | |
| x-Achse | 1: 345 mm |
| x-Achse | 2: 167,5 mm |
| y-Achse | +/- 45 mm |
| z-Achse | 1: 1.240 mm |
| z-Achse | 2: 685 mm |
| b-Achse | +/- 91 ° |
| C-Achse | 1+2: 360 ° |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 16 / 6 / 40 m/min |
| Eilgang B-Achse | 180° /sec |
| Eilgang C-Achse | 600 min/-1 |
| Vorschubgeschwindigkeit | X: max. 16.000 mm/min |
| Vorschubgeschwindigkeit | Y: max. 6.000 mm/min |
| Vorschubgeschwindigkeit | Z: max. 40.000 mm/min |
| Tippvorschubgeschwindigkeit | 0 - 1.260 mm/min |
| Vorschubgeschwindigkeit | C: 1 - 4.800 °/min |
| Gesamtleistungsbedarf | 77 kVA |
| Maschinengewicht ca. | 12,5 t |
| Raumbedarf ca. | (11,0) 6,0 x 3,7 x 2,5 m |
| Zubehör: | |
| Zubehör | |

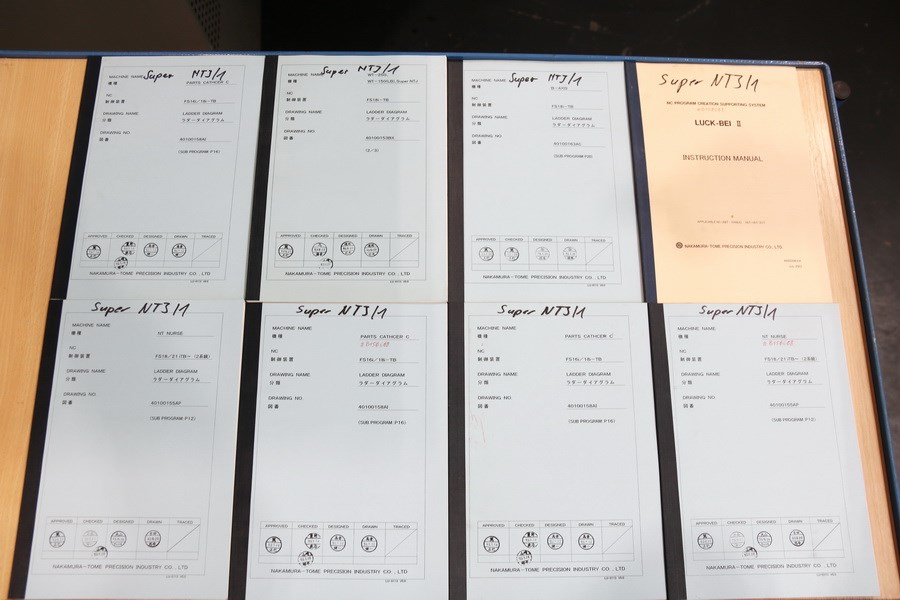

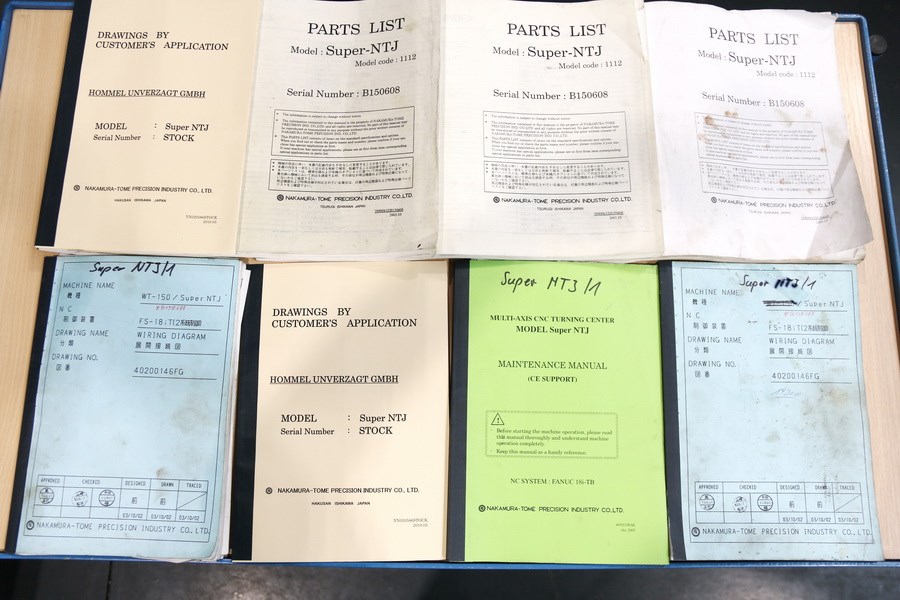

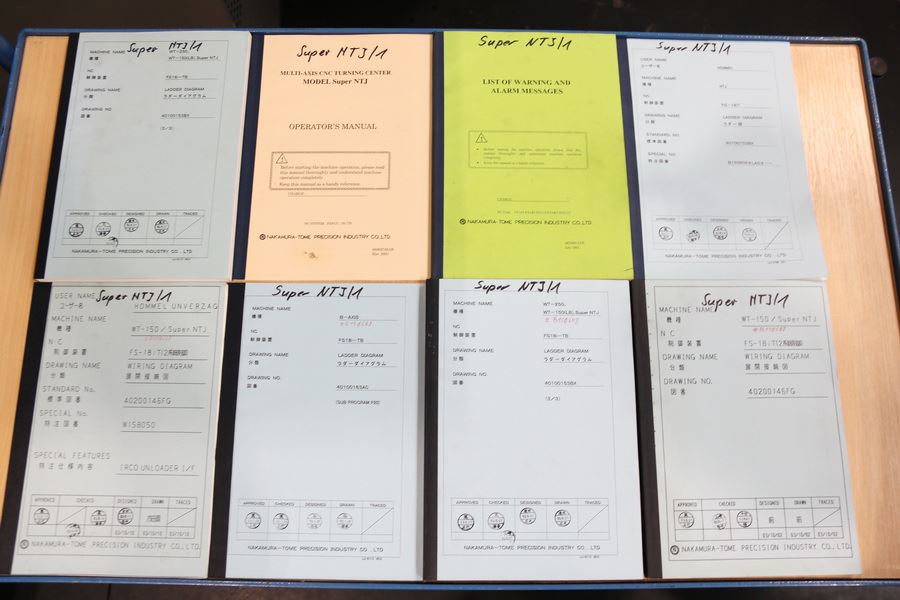

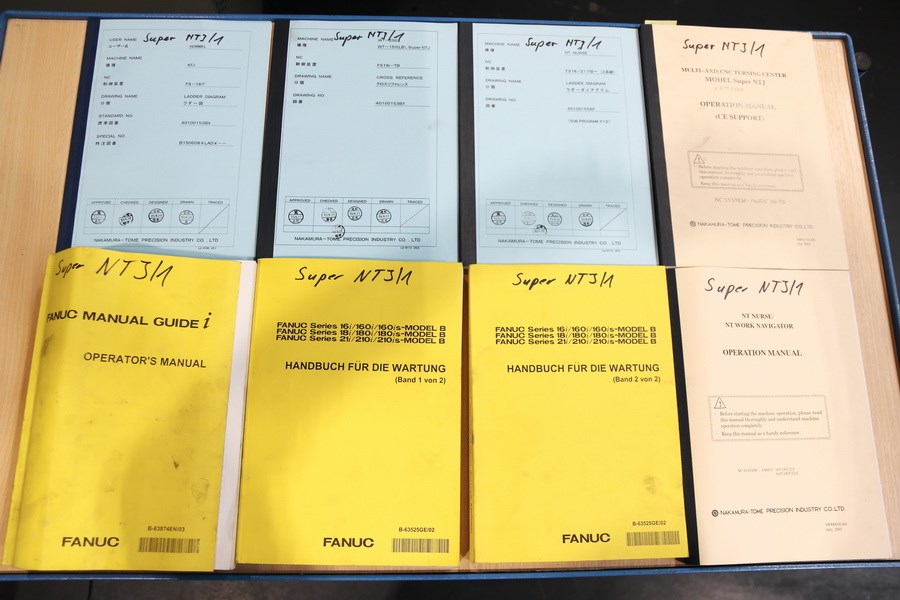

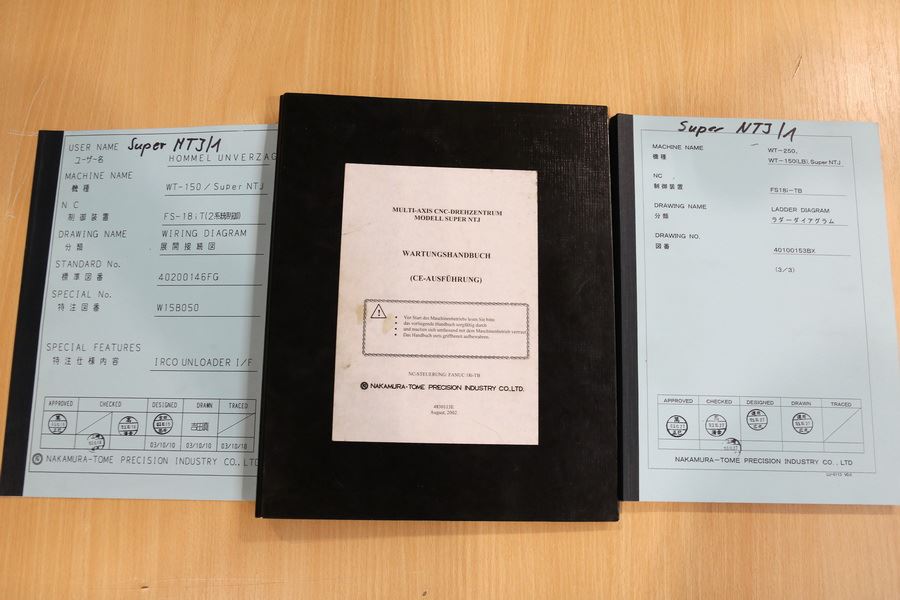

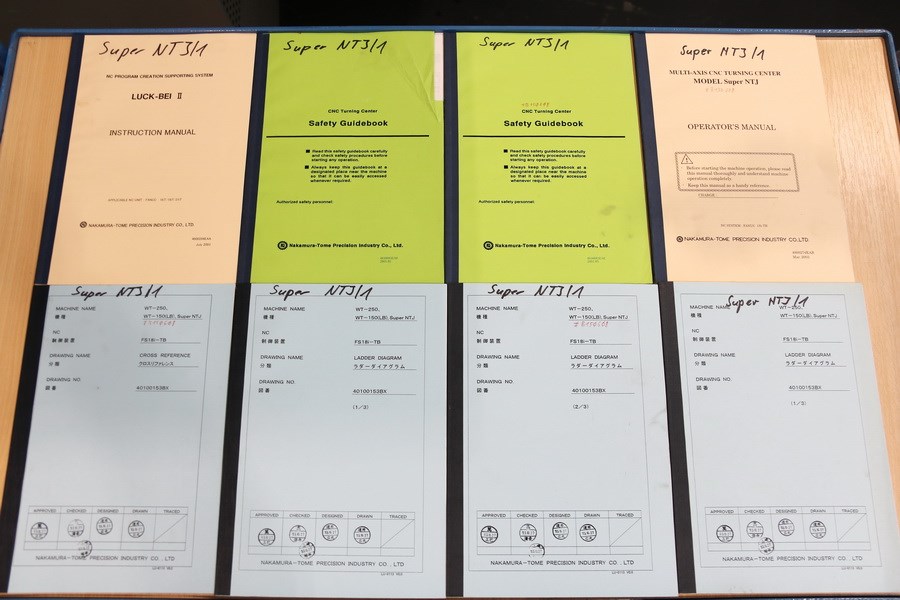

| Dokumentation | |

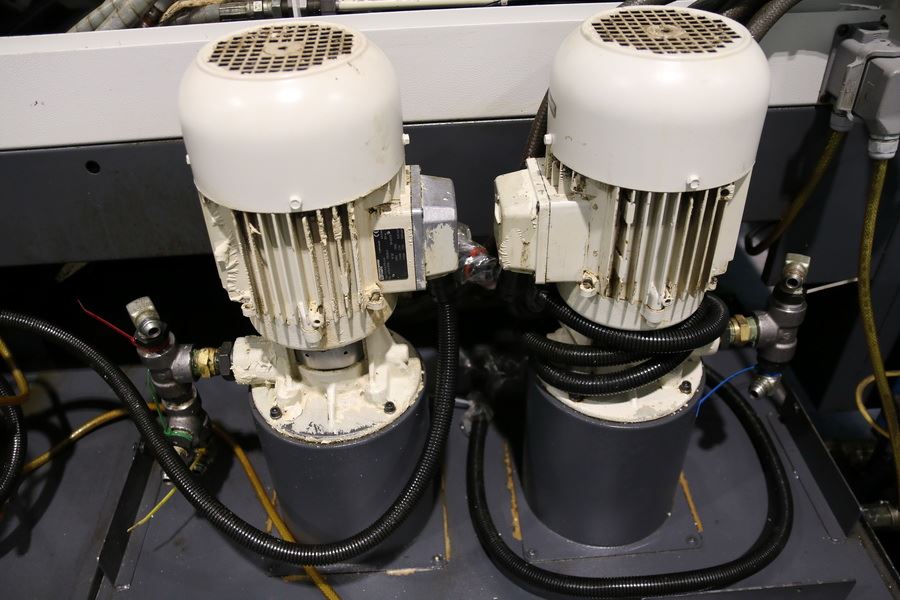

| Kühlmitteleinrichtung | |

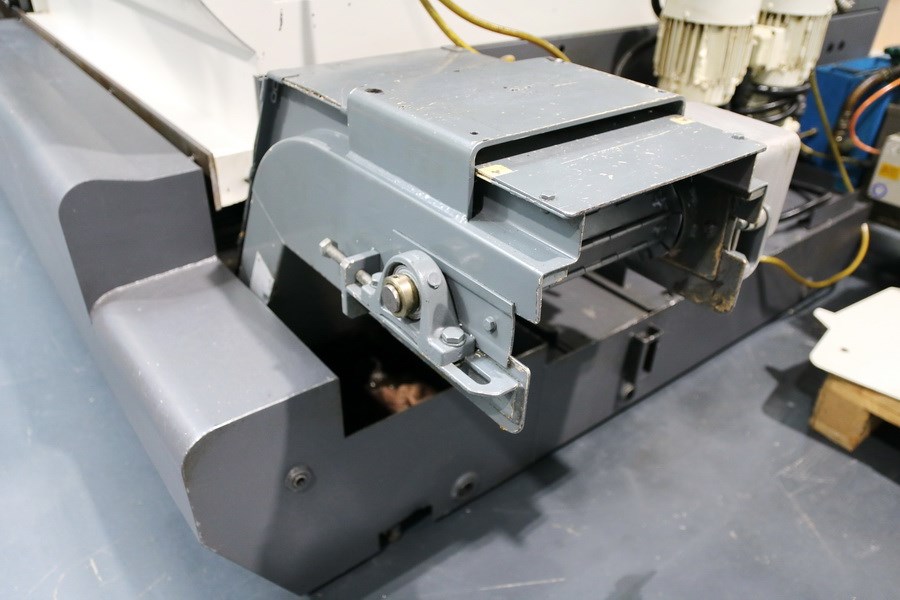

| Späneförderer | |
| Gegenspindel | |
| Werkzeugantrieb | |
| Y-Achse | |
| C-Achse | |
| Arbeitsraumbeleuchtung | |
| Interface für Stangenlader | |

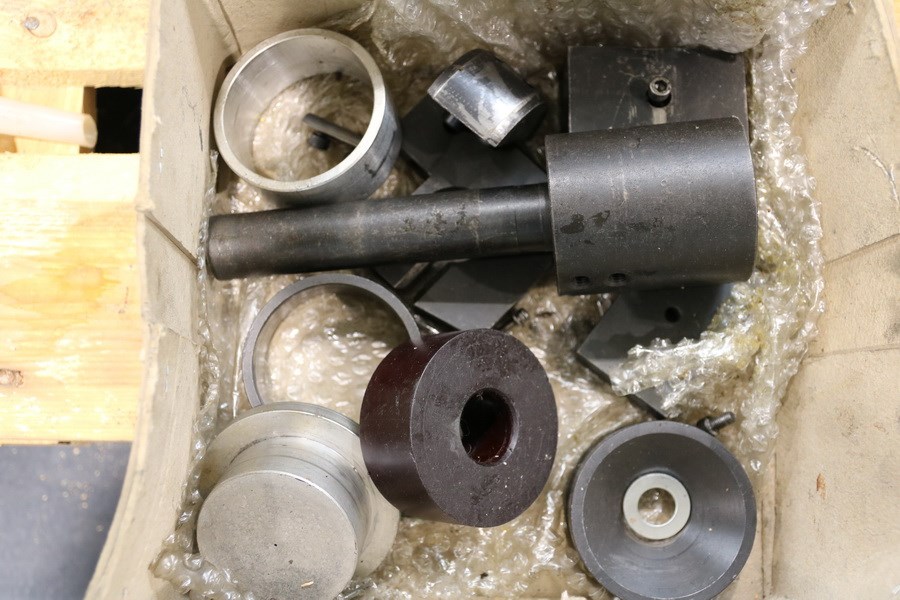

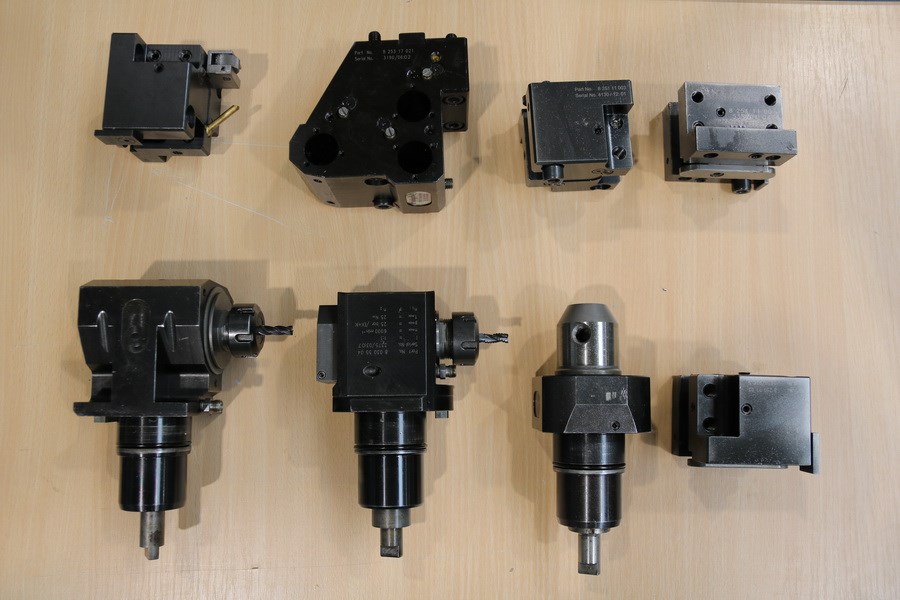

| div. Werkzeughalter | |
| angetriebene Werkzeuge | 16 (13x Z / 3x X) |
| Spannzangenfutter | 2x |

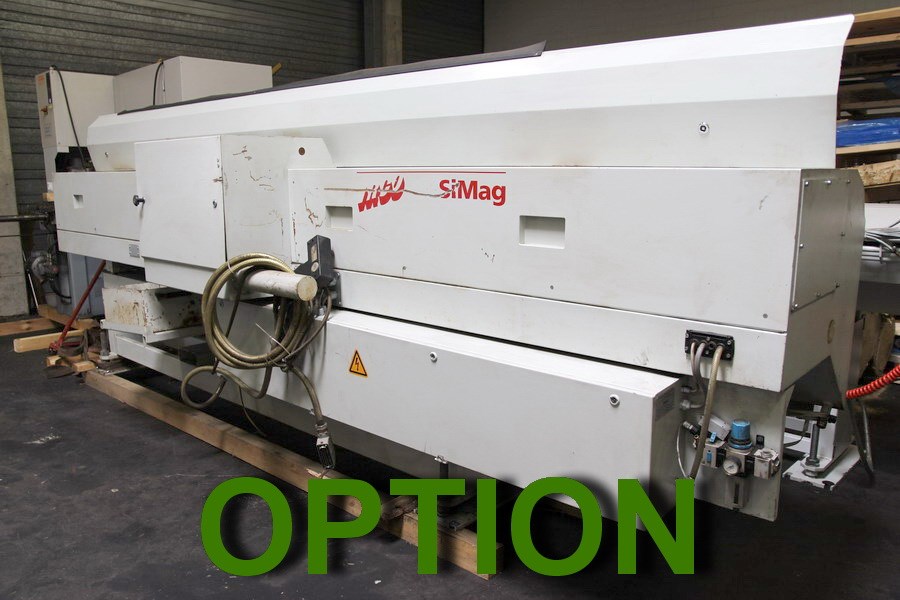

| Stangenlademagazin IRCO Simag | Option (+ €13.000,00) |
| Irrtum in den technischen Daten vorbehalten. | |
