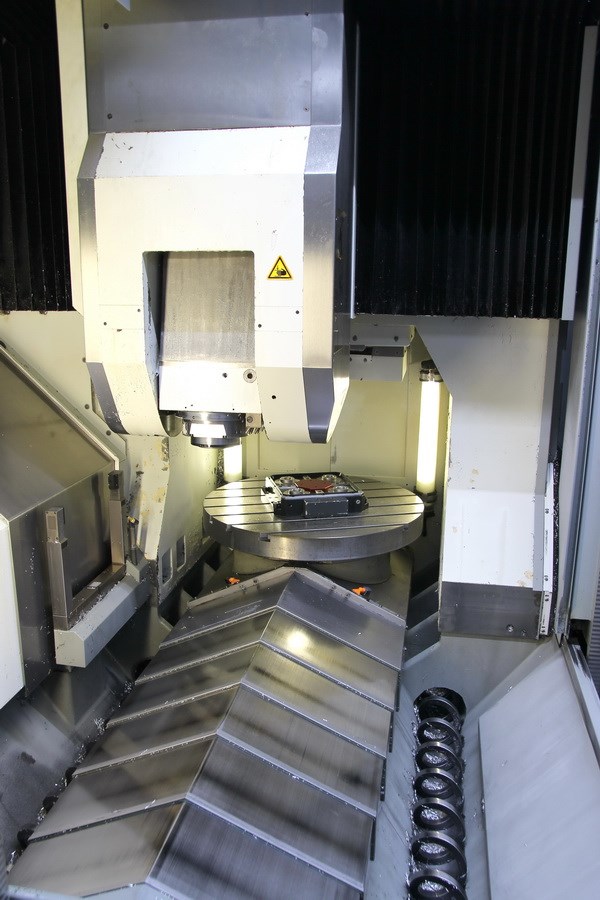

DECKEL MAHO - DMC 75 V linear
CNC - Bearbeitungszentren Universal
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

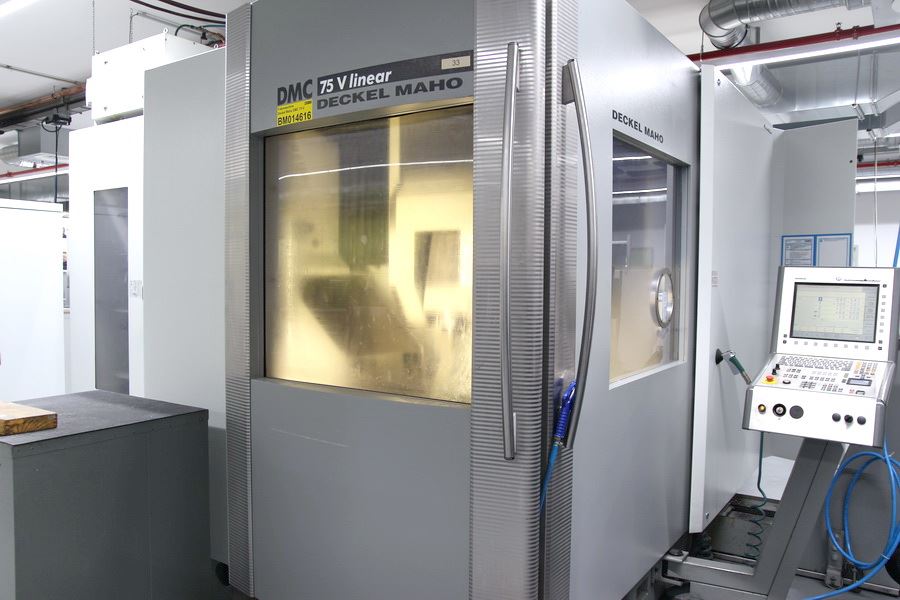

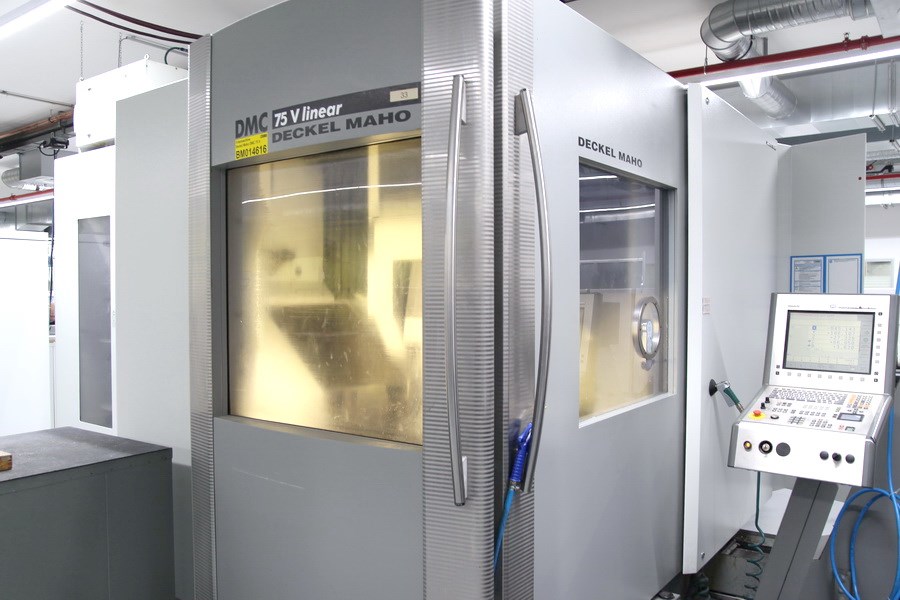

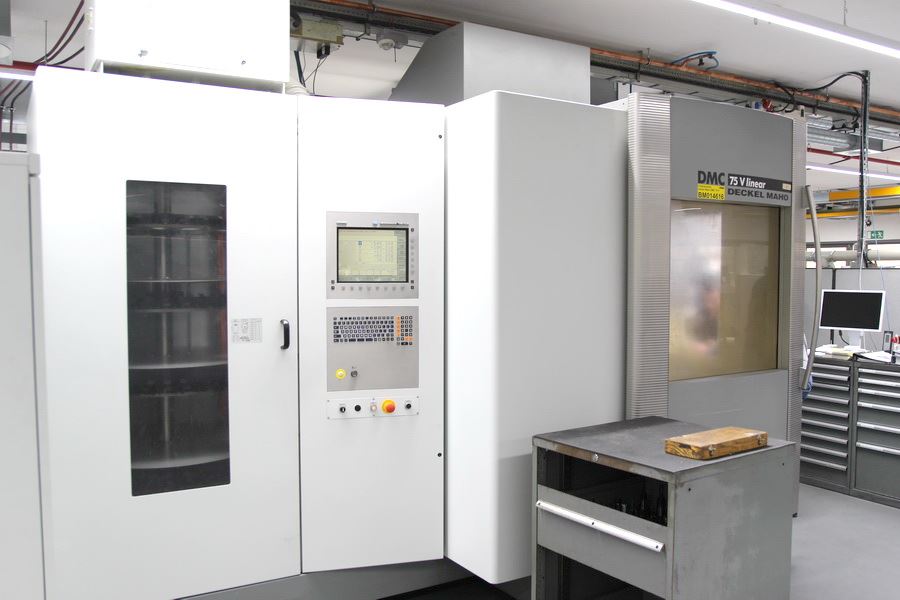

DECKEL MAHO - DMC 75 V linear

Angebotsdetails
Lagernummer 1039-8026
Maschinenart Bearbeitungszentrum - Universal
Hersteller DECKEL MAHO
Type DMC 75 V linear
Baujahr 2005

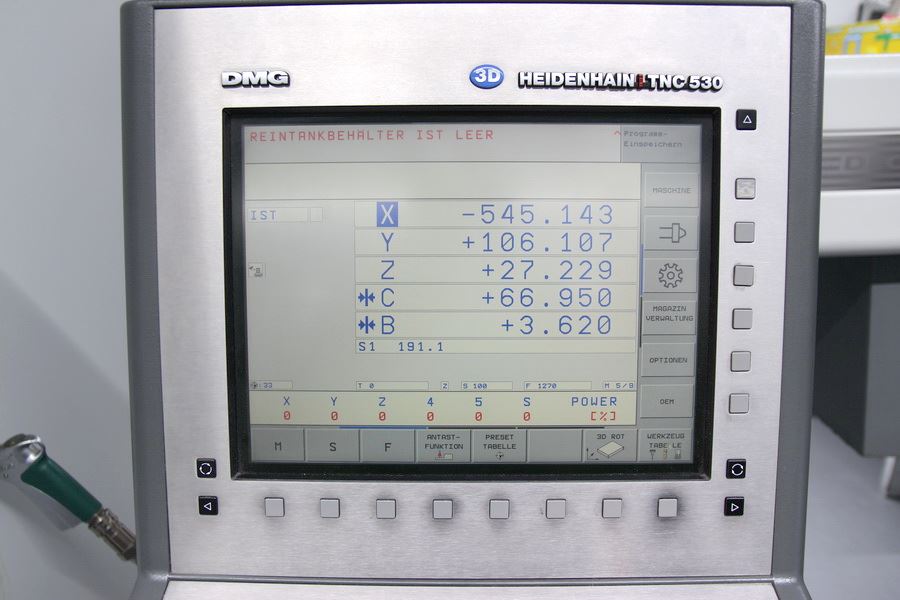

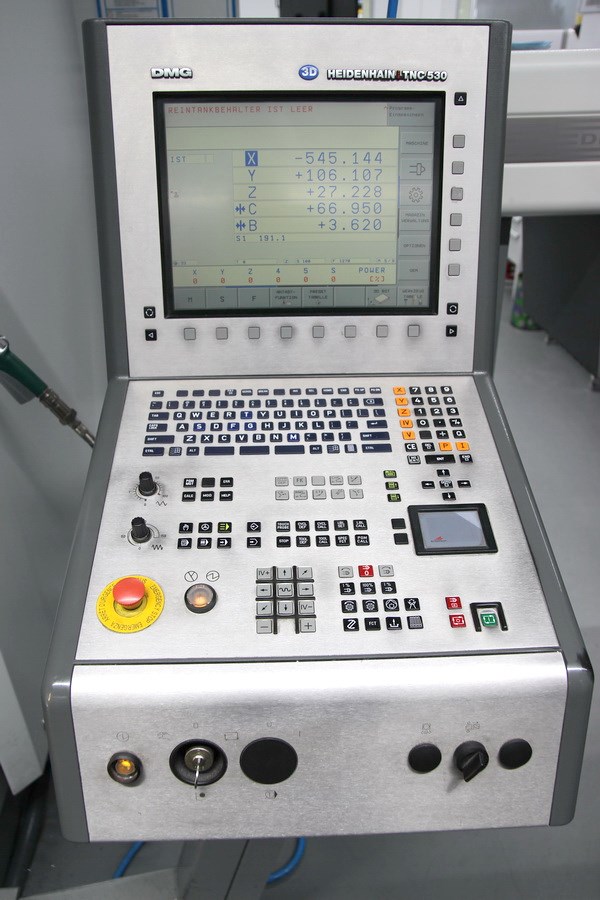

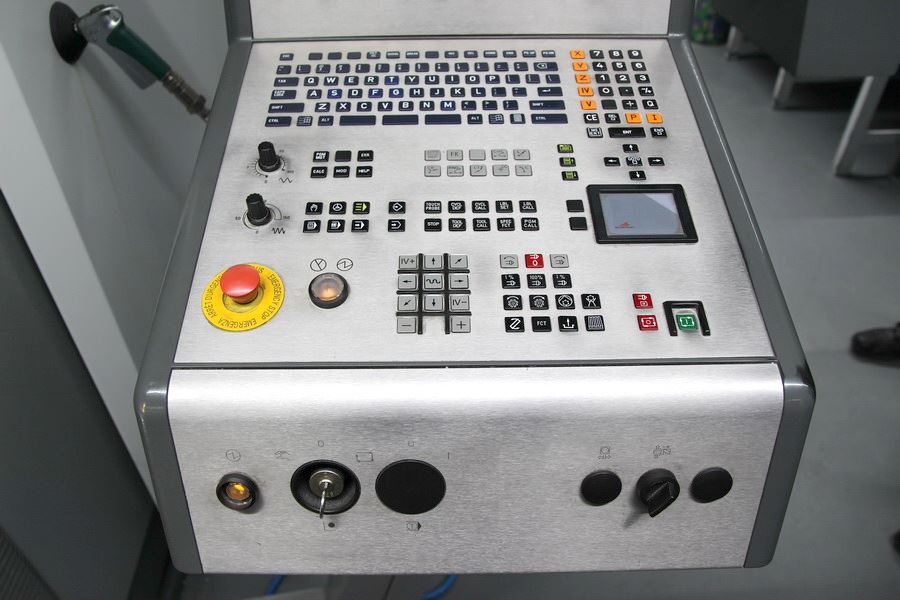

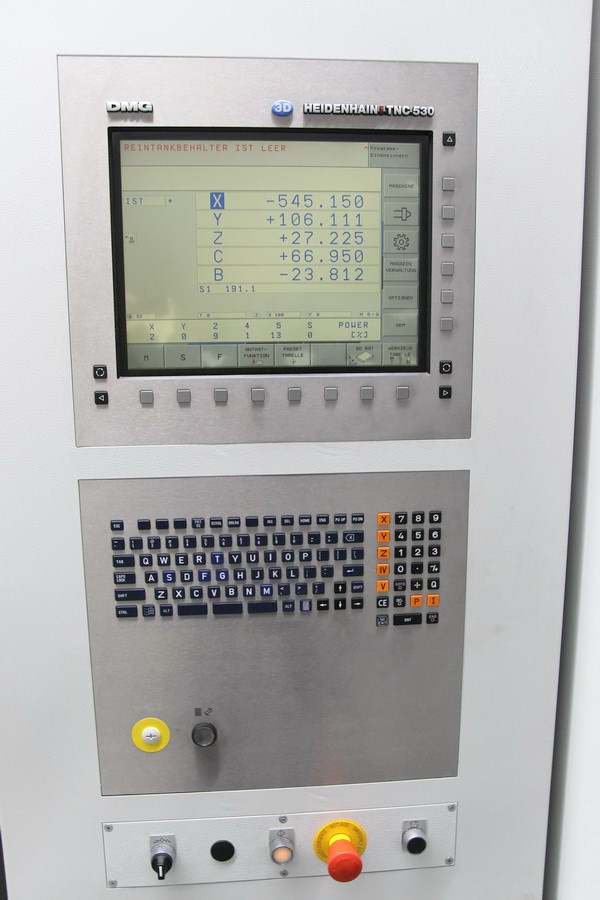

Steuerung iTNC 530 Heidenhain
Lagerort D-Nordrhein-Westfalen
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC-Bearbeitungszentrum Universal
DECKEL MAHO - DMC 75 V linear

- 5-Achsen-Bearbeitung
- neue Frässpindel in 2017 !

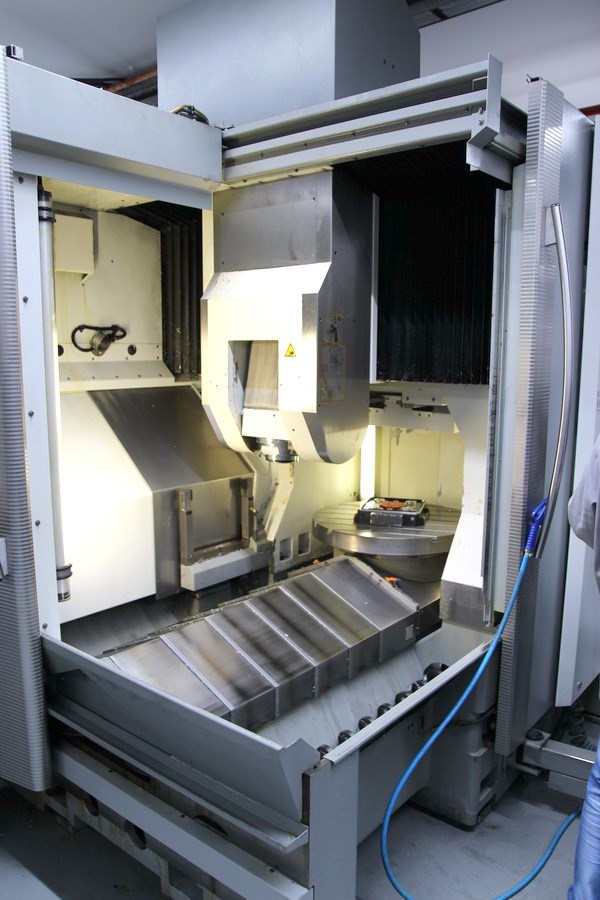

- Schwenkfrässpindel (-10° / 110°)
- Drehtisch 360°
- 20-fach Palettenspeicher
- 120-fach Werkzeugmagazin

Technische Details
x-Weg 750 mm
y-Weg 600 mm
z-Weg 560 mm

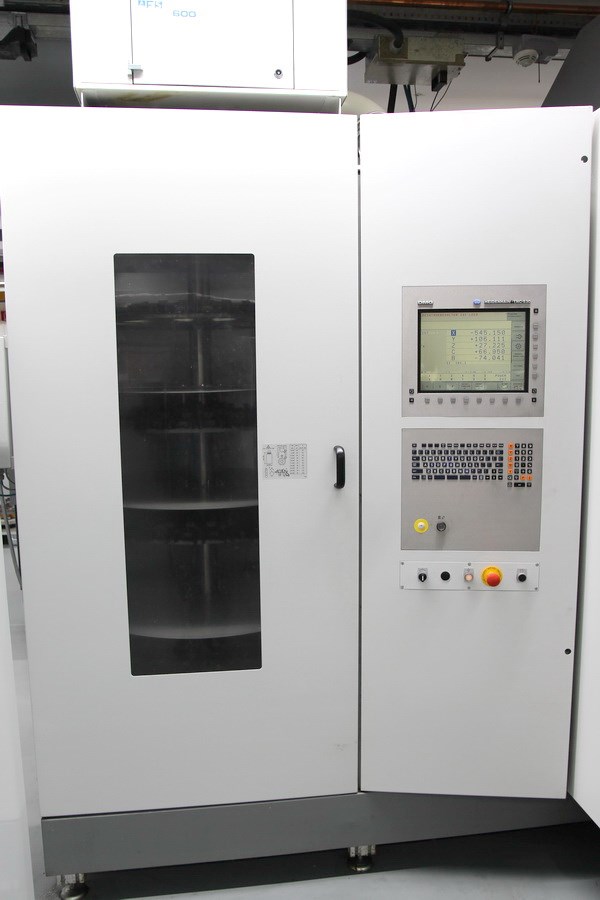

Steuerung iTNC 530 Heidenhain

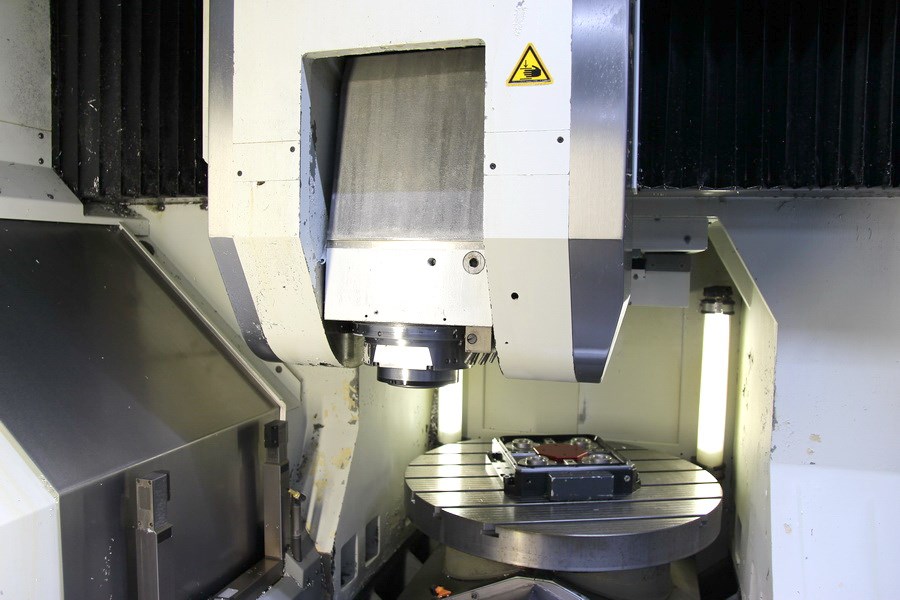

Hauptspindel:
Max. Drehzahl 1 - 18.000 min/-1
Antriebsleistung - Hauptspindel 35 / 25 kW
Max. Drehmoment 130 / 87 Nm
Werkzeugaufnahme HSK A63
Schwenkbereich Frässpindel B: -10° / +110° °
Spindellagerdurchmesser 80 mm

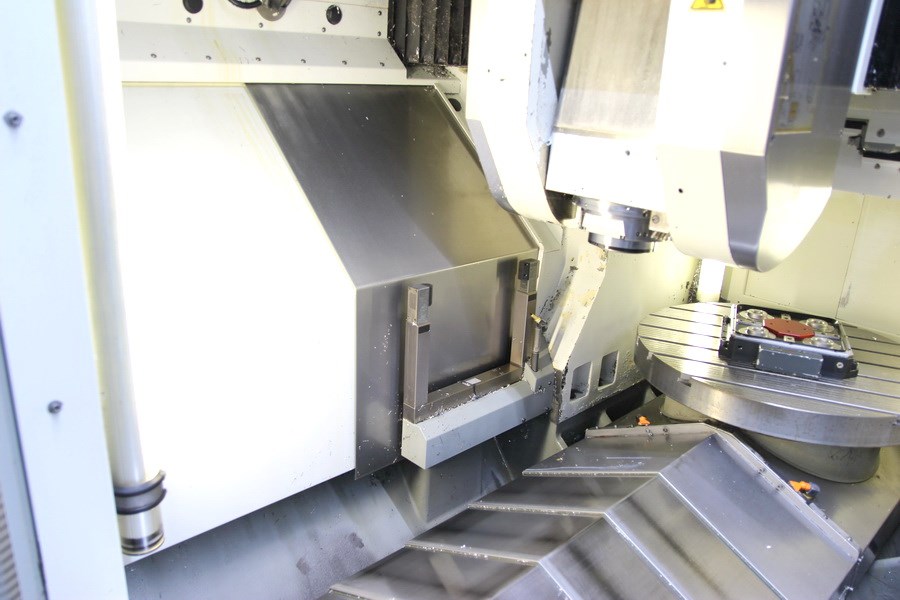

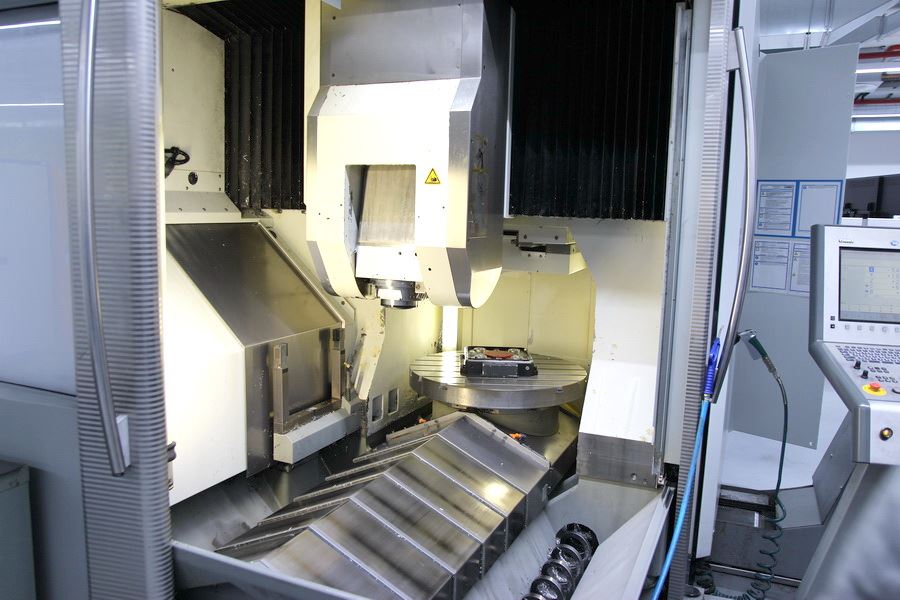

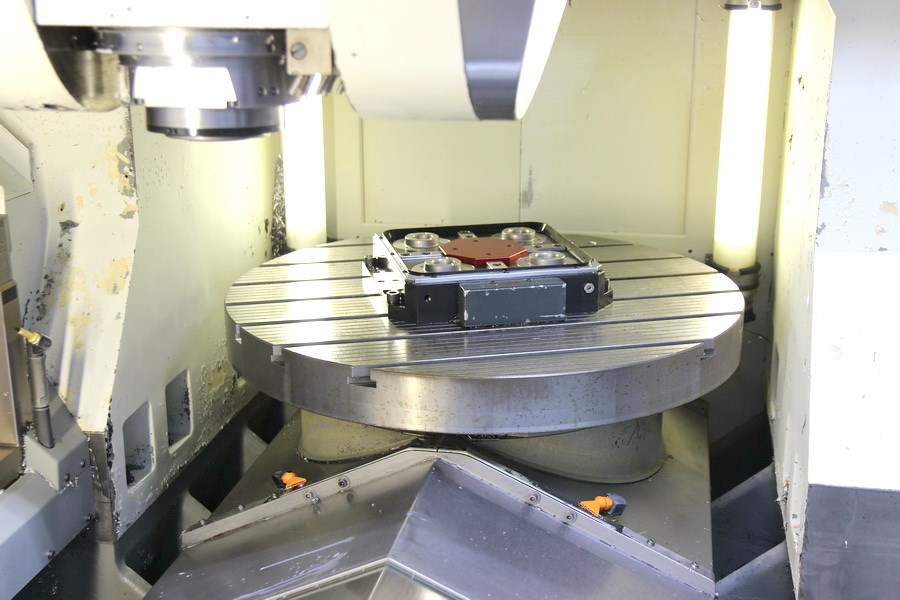

Rundtisch:
Tischdurchmesser 750 mm
Palettengröße 320 x 320 mm
Drehbereich C: 360 °
Drehgeschwindigkeit max. 100 min/-1
max. Werkstückgewicht (600) / 65 kg incl. Pal.
max. Werkstückhöhe (510) / 250 mm
max. Werkstückdurchmesser (770) / 300 mm
Palettenwechselzeit ca. 50 sec
Anzahl der Palettenplätze 20 pos.
Vorschübe:
Vorschubgeschwindigkeit 1 - 90.000 mm/min
Eilgang 90 m/min
Vorschubkraft X/Y: 13,8 kN
Vorschubkraft Z: 10,35 kN

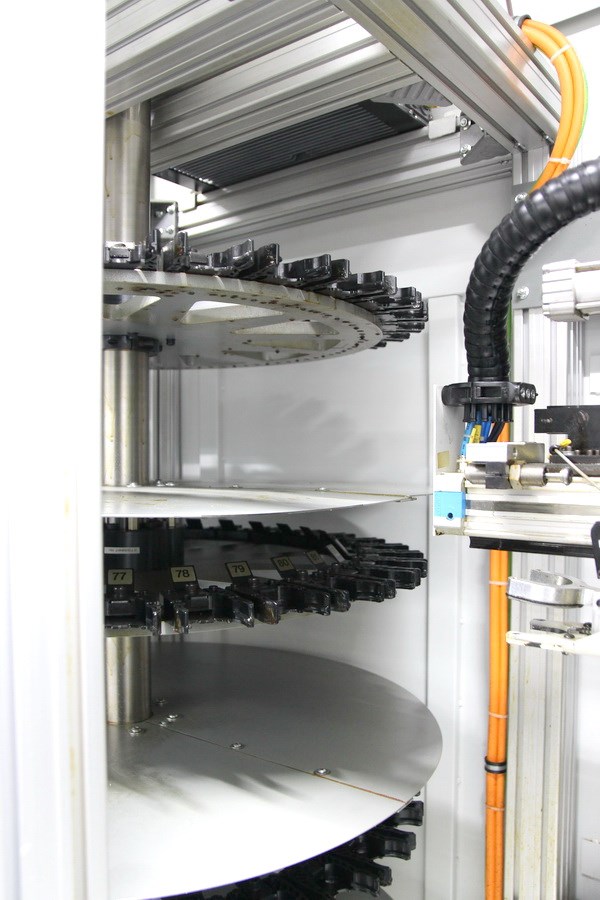

Werkzeugmagazin:

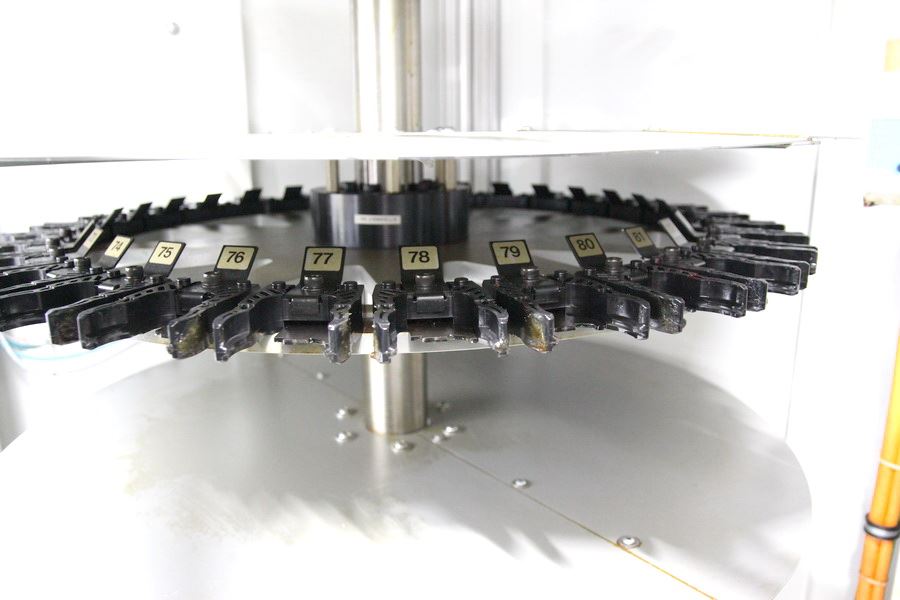

Anzahl der Werkzeugplätze 120 (4x 30) pos.
max. Werkzeugdurchmesser 80 mm
max. Werkzeugdurch. bei freier Nachbarbox. 140 mm
max. Werkzeuglänge 300 mm
max. Werkzeuggewicht 10 kg
Gesamtleistungsbedarf 60 kW
Maschinengewicht ca. 12 t
Raumbedarf ca. 7,0 x 6,0 x 3,2 m

Zubehör
Dokumentation

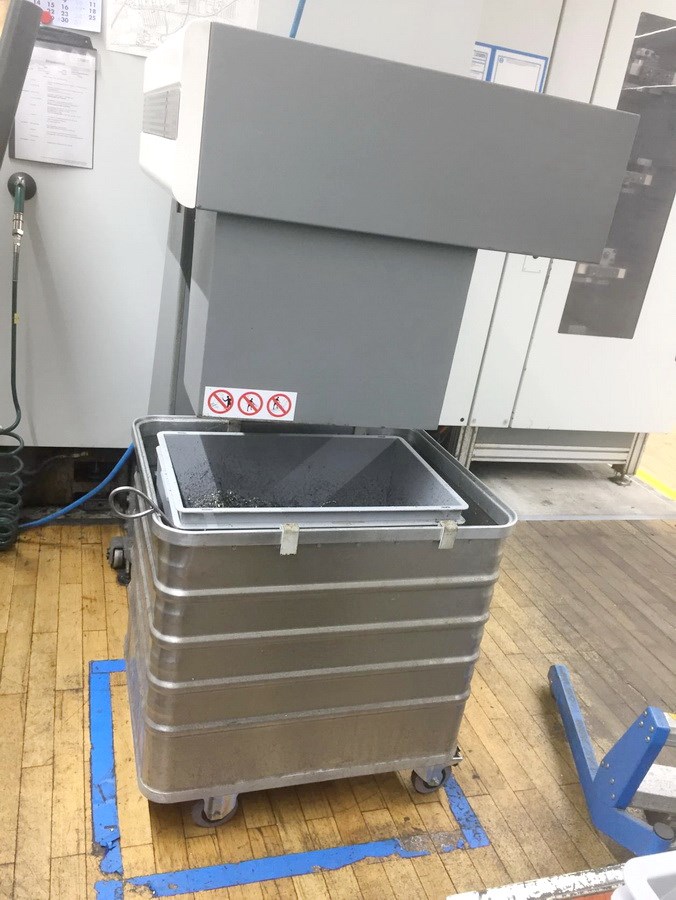

Späneförderer

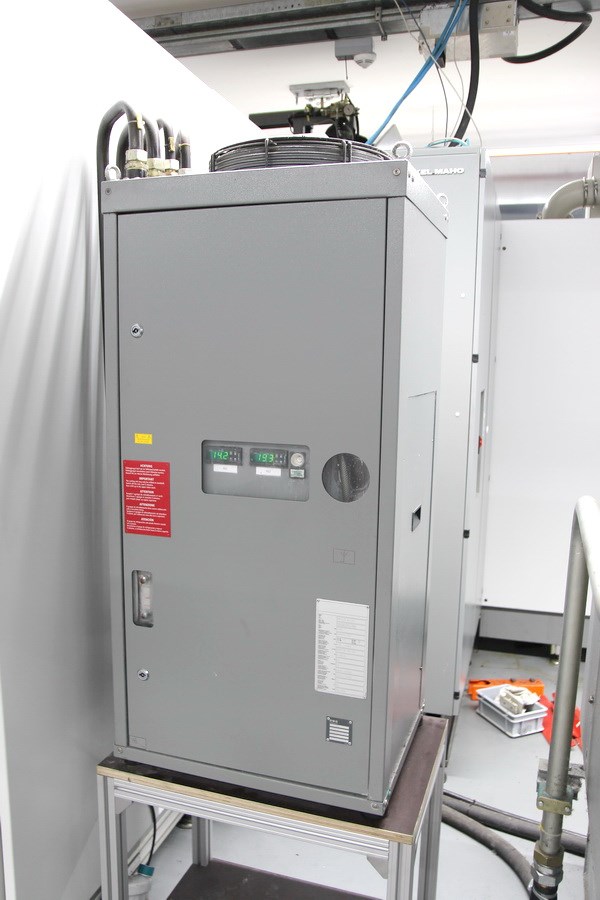

Kühlmitteleinrichtung
Hochdruckkühlung 40 bar
innere Kühlmittelzufuhr

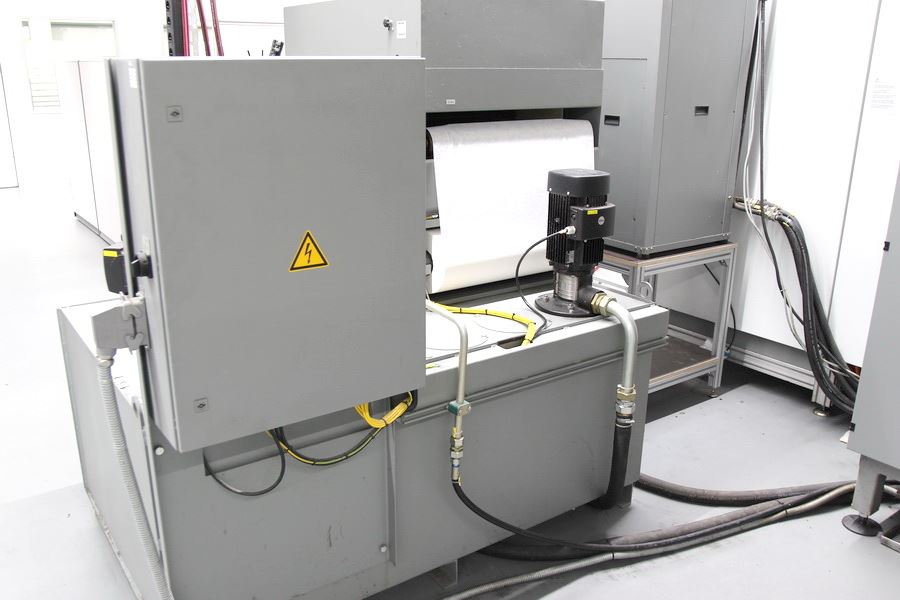

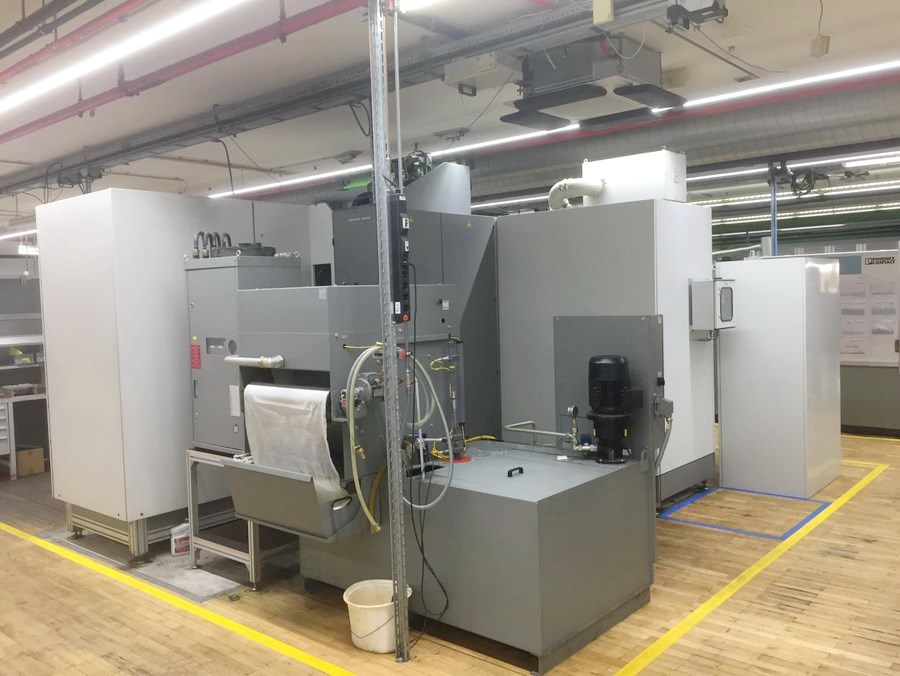

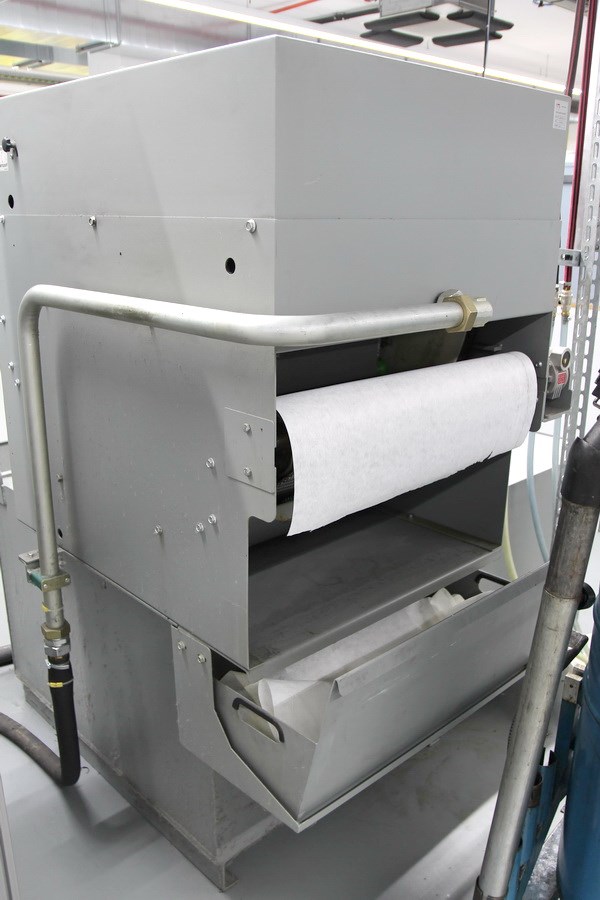

Papierbandfilter

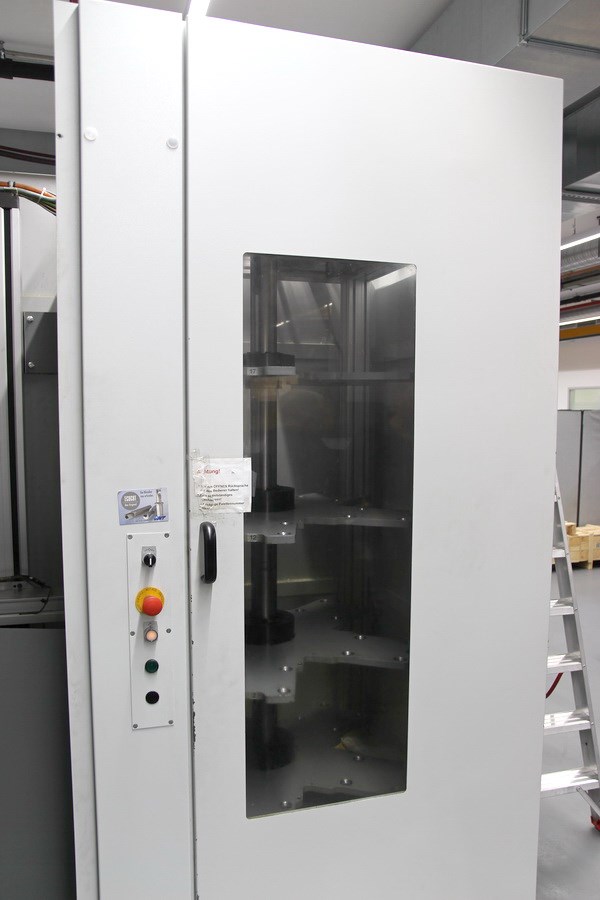

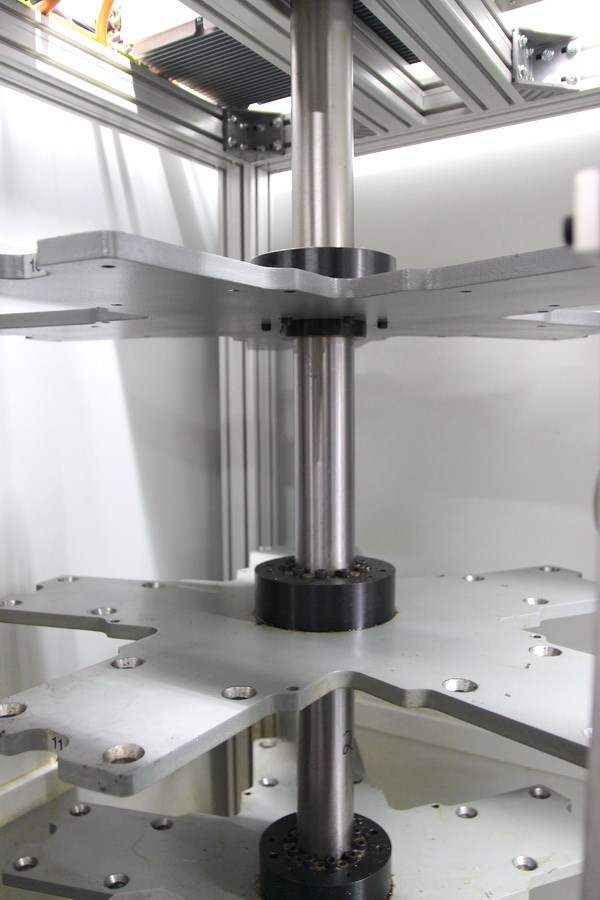

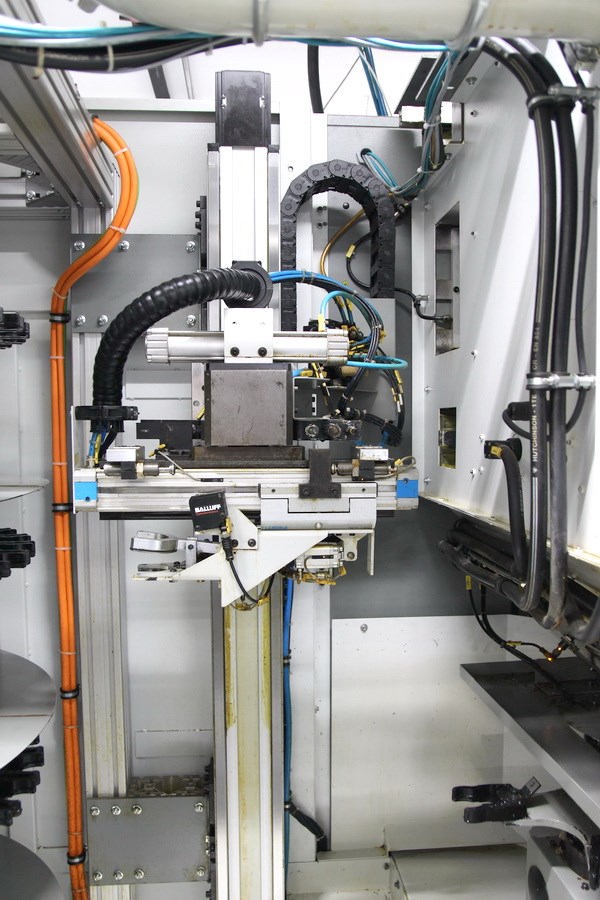

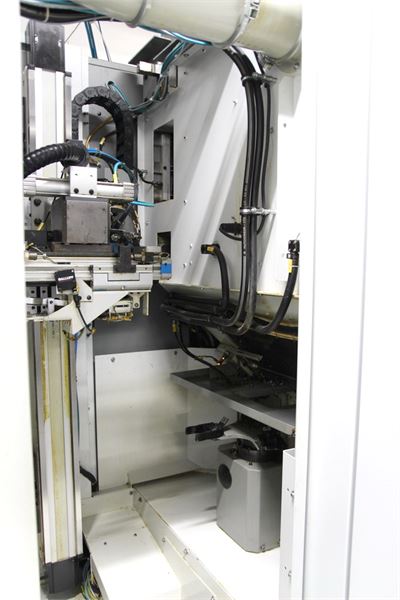

Palettenspeicher 20 pos.

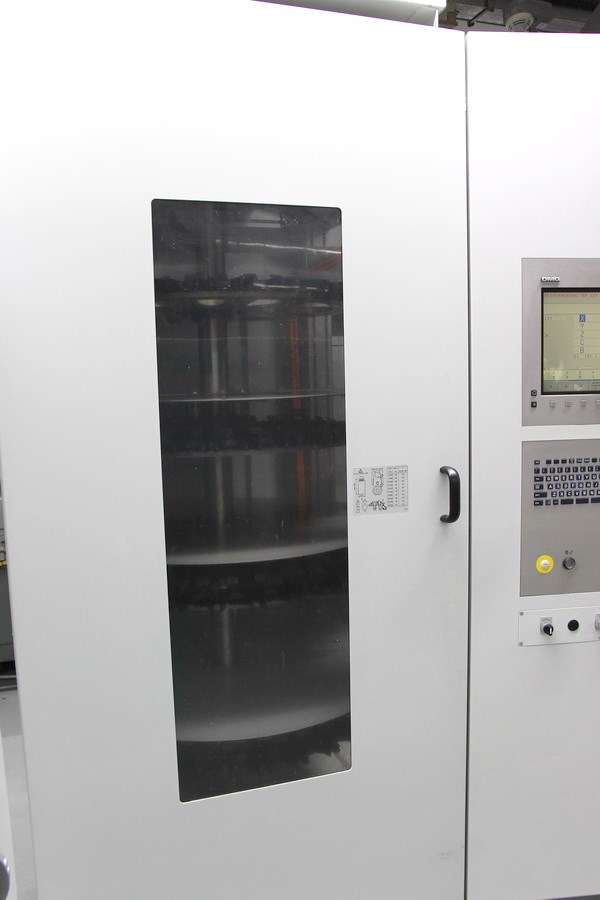

Werkzeugmagazin 120 pos.
direktes Wegmeßsystem
Rotationssichtscheibe
Ölnebelabsaugung

Irrtum in den technischen Daten vorbehalten.
