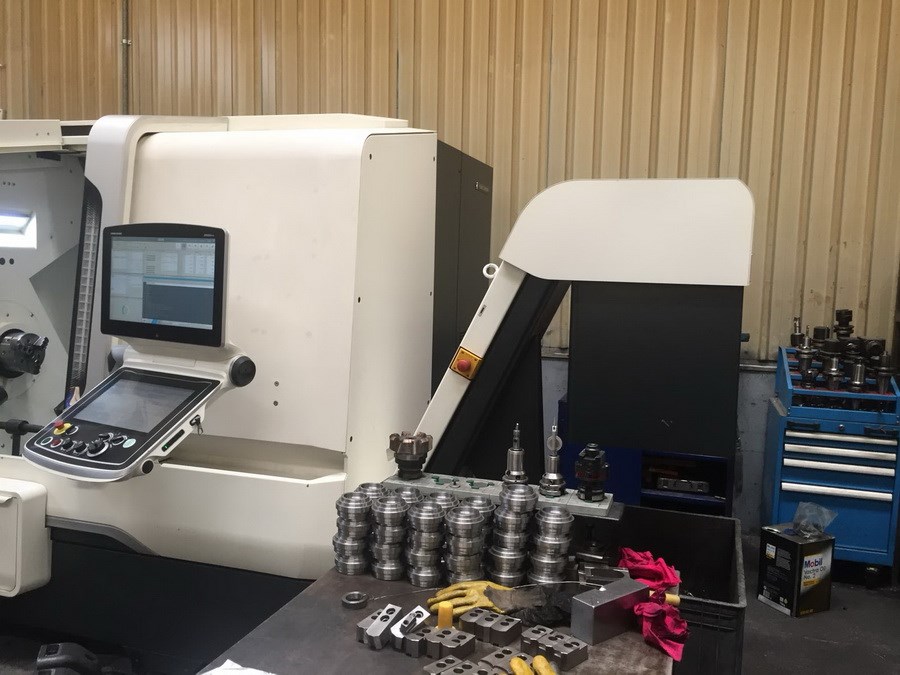

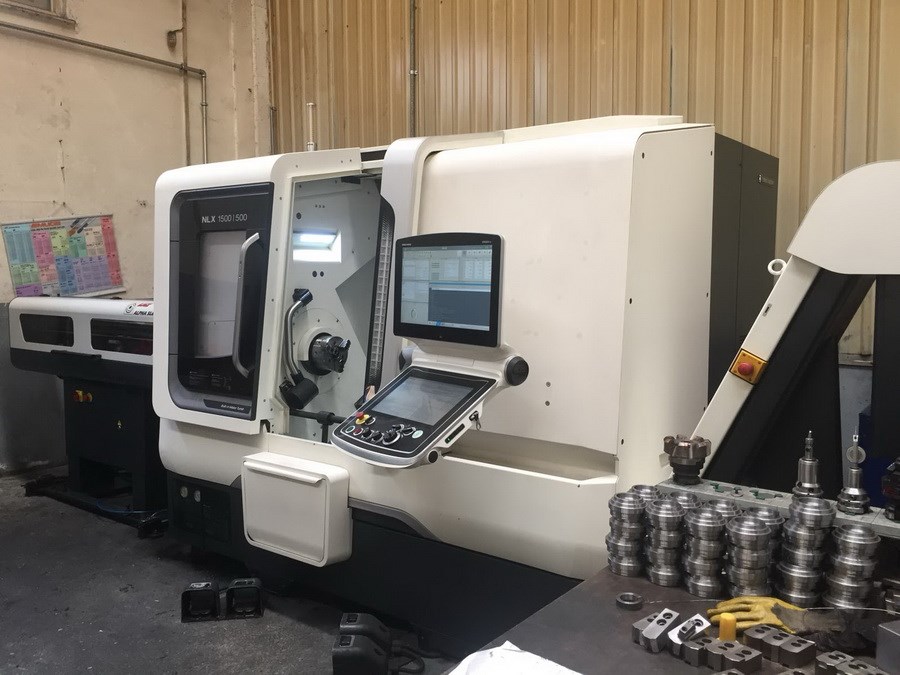

DMG MORI - NLX 1500 SY / 500
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung
DMG MORI - NLX 1500 SY / 500

Angebotsdetails
Lagernummer 1039-8021
Maschinenart CNC Dreh- und Fräszentrum
Hersteller DMG MORI
Type NLX 1500 SY / 500
Baujahr 2015

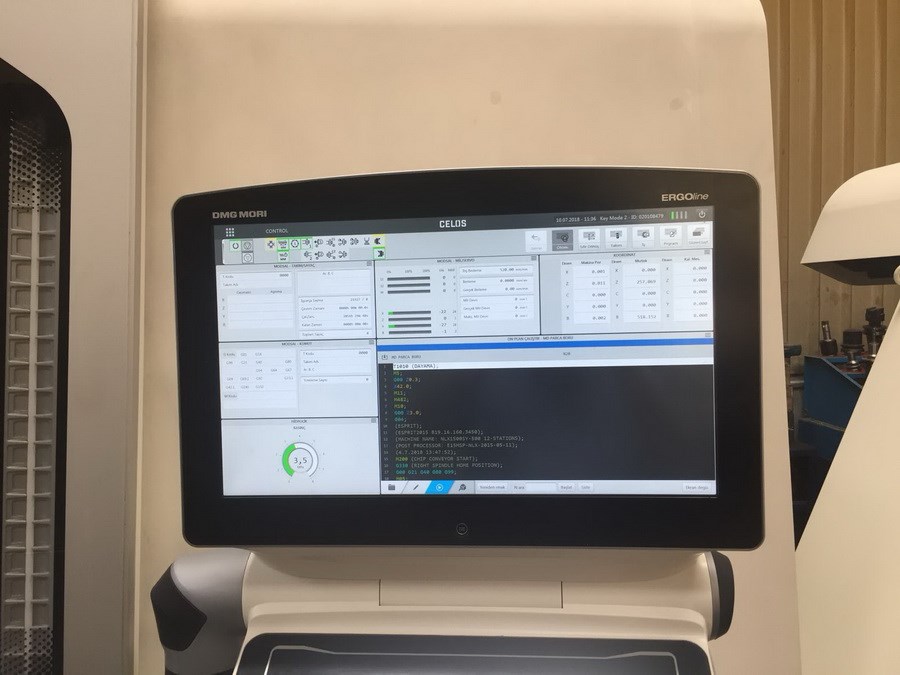

Steuerung CELOS
Lagerort D-59302 Oelde
Ursprungsland Japan
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum

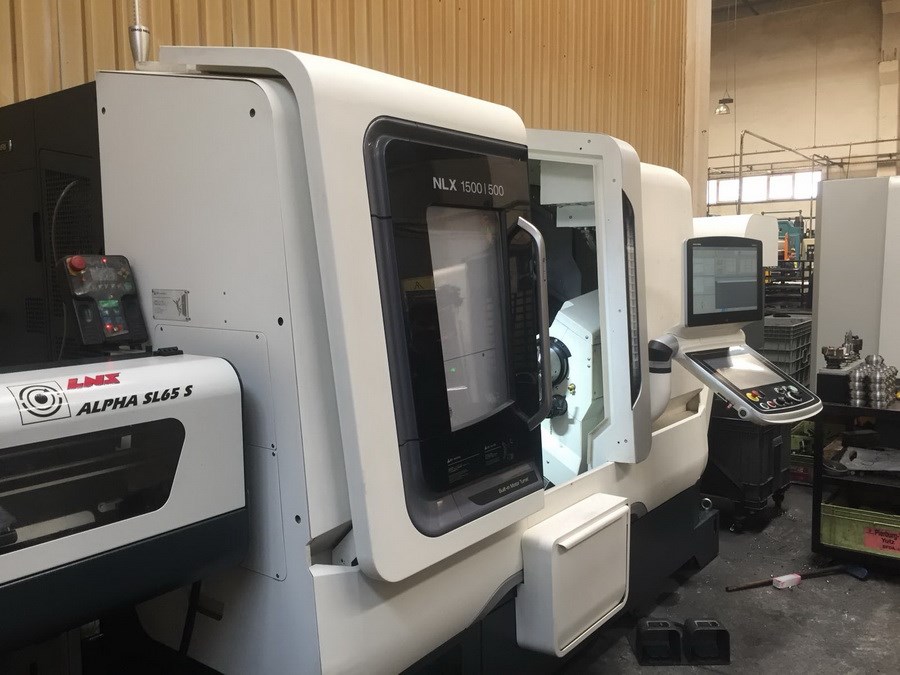

DMG MORI - NLX 1500 SY / 500

- Haupt- und Gegenspindel
- Y-Achse
- Werkzeugantrieb
- inkl. 3 angetriebene Werkzeuge

Technische Details
max. Drehdurchmesser 386 mm
Drehlänge 515 mm
Steuerung CELOS
Umlaufdurchmesser über Bett 923,8 mm
Umlaufdurchmesser über Schlitten 755 mm
Standard-Drehdurchmesser 260 mm
Stangendurchmesser 52 mm
Hauptspindel:
Spindelnase A2-5
Drehzahlbereich - Spindel max. 6.000 min/-1
Antriebsleistung - Spindelmotor 11 / 7,5 kW
Spindellagerdurchmesser 100 mm
Spindelbohrung 61 mm
Stangendurchmesser 52 mm
nutzbarer Stangendurchmesser 52 mm
C-Achse 0,001 °
Futterdurchmesser 170 mm
Gegenspindel:
Spindelnase A2-5
Drehzahlbereich - Spindel max. 6.000 min/-1
Antriebsleistung - Spindelmotor 11 / 7,5 kW
Spindellagerdurchmesser 85 mm
Spindelbohrung 43 mm
nutzbarer Stangendurchmesser - mm
C-Achse 0,001 °
Futterdurchmesser 170 mm
Verfahrwege:
Verfahrweg Gegenspindel B: 624 mm
Verfahrweg - x 260 mm
Verfahrweg - z 590 mm
Verfahrweg - y 100 (+/-50) mm

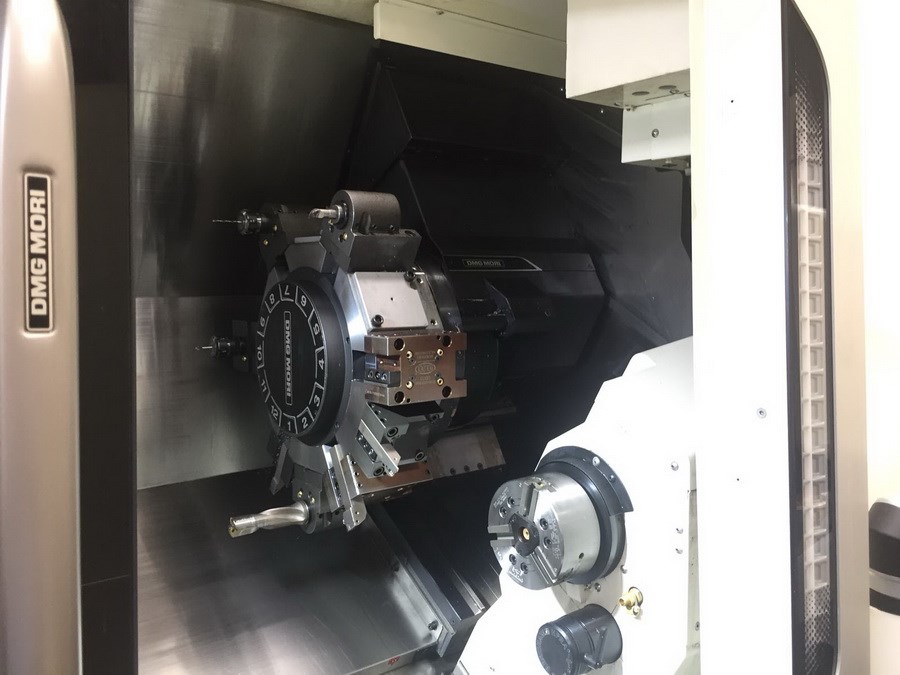

Werkzeugrevolver:
Revolverkopf (x-fach) 12
angetriebene Stationen 12 pos
Schaftdurchmesser 25 mm
Schaftdurchmesser für Bohrstange max. 40/50 / 32 mm
Drehzahlbereich der angetr. Werkzeuge max. 10.000 min/-1
Antriebsleistung - angetr. Werkzeuge 5,5 / 3,7 kW
Vorschübe:
Eilgang X-Achse 30 m/min
Eilgang Z-Achse 30 m/min
Eilgang Gegenspindel 30 m/min
Eilgang Y-Achse 10 m/min
Eilgang C - Achse 400 min -1
Gesamtleistungsbedarf 32 kVA
Maschinengewicht ca. 5,4 t
Raumbedarf ca. 4,0 x 3,0 x 3,2 m

Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung
Gegenspindel
angetriebene Werkzeugstationen
Dreibackenfutter
Interface für Stangenlader

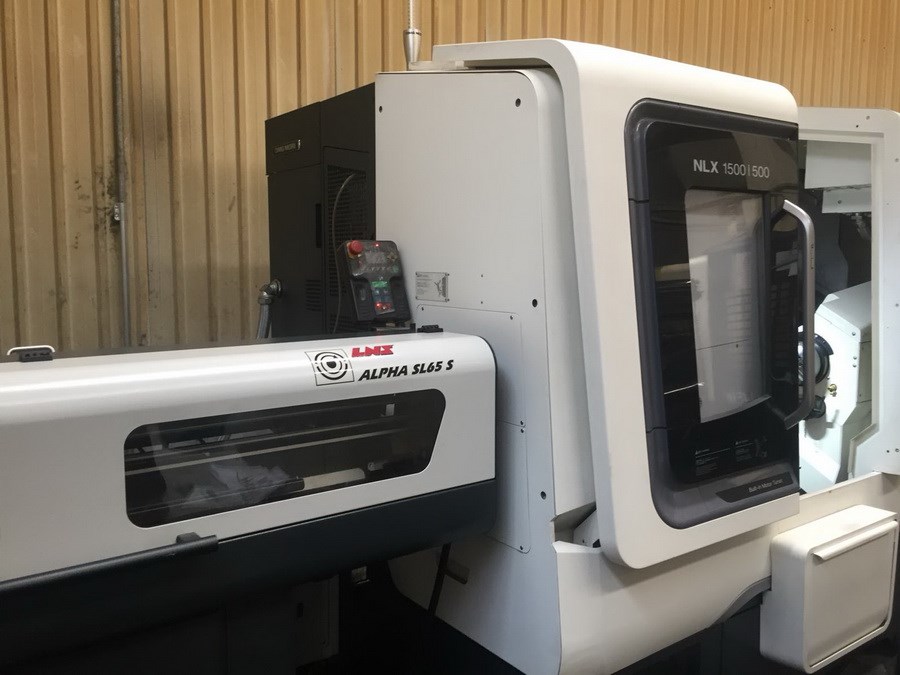

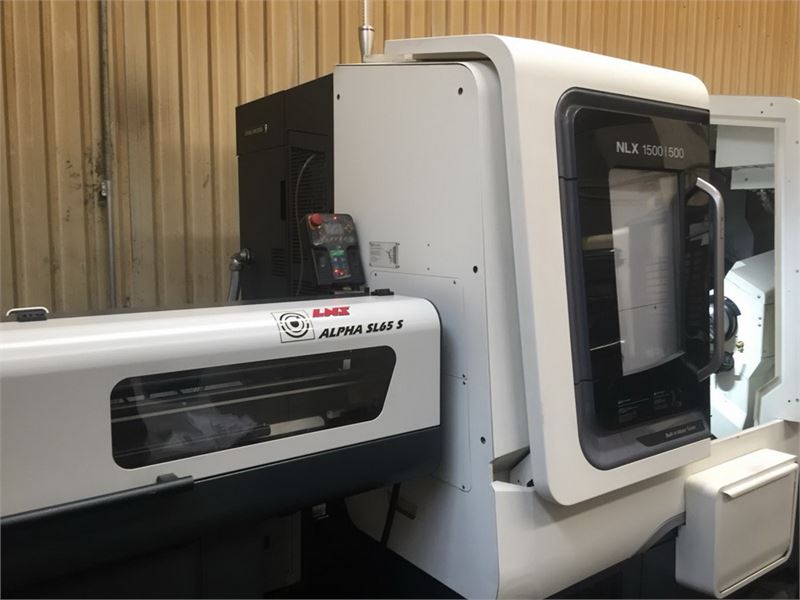

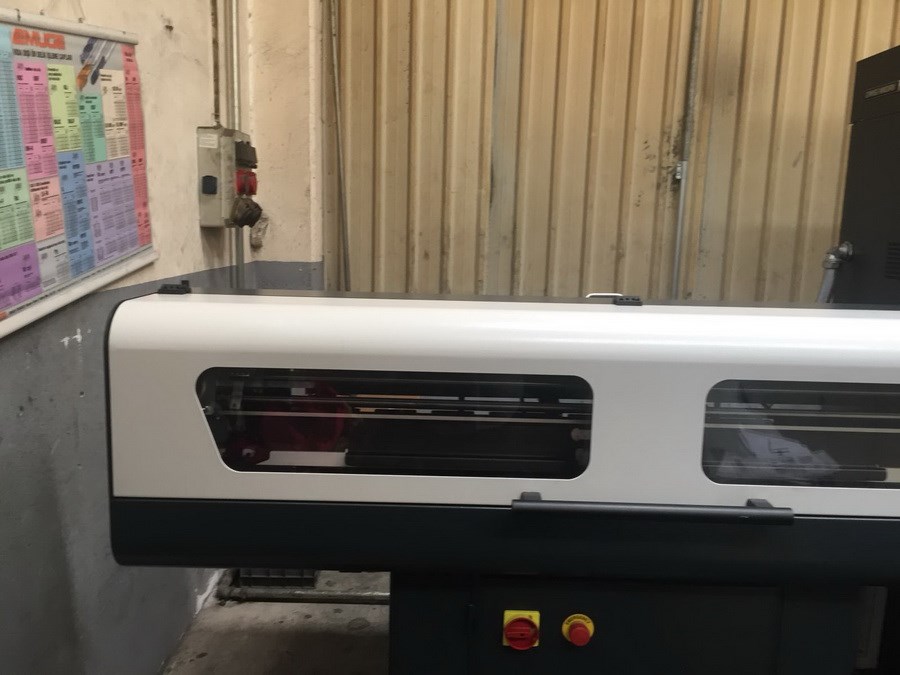

Stangenlademagazin LNS Alpha SL65 S
Teilefänger
Werkzeugeinmeßarm

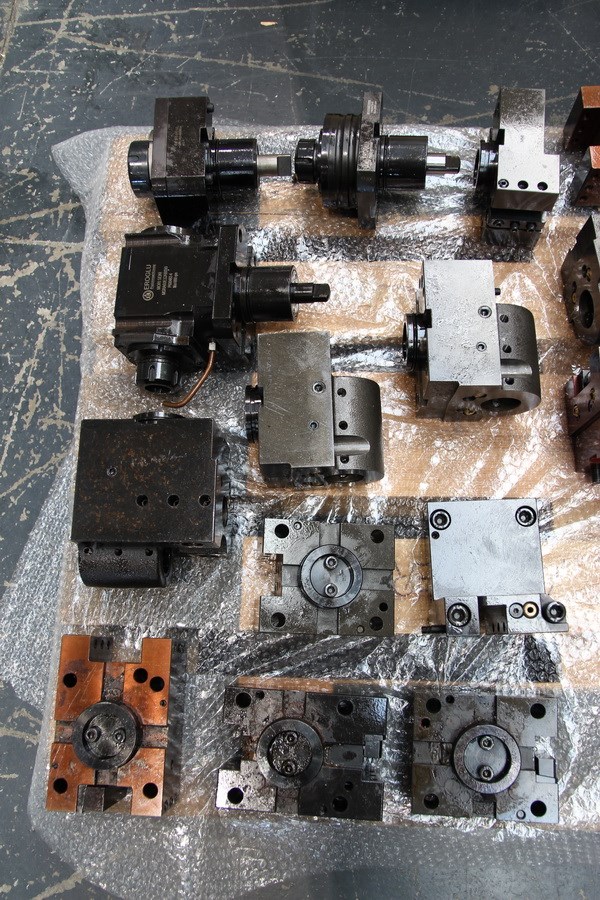

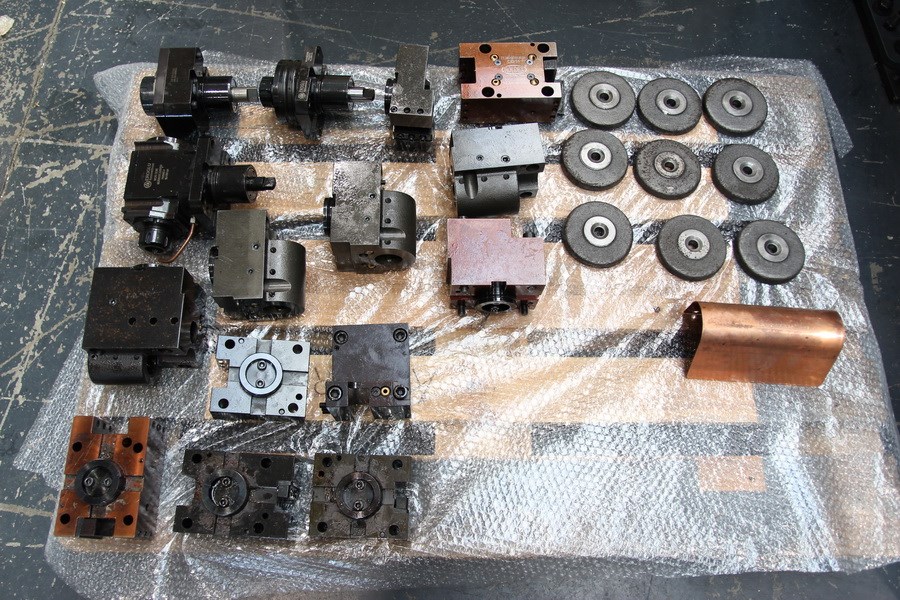

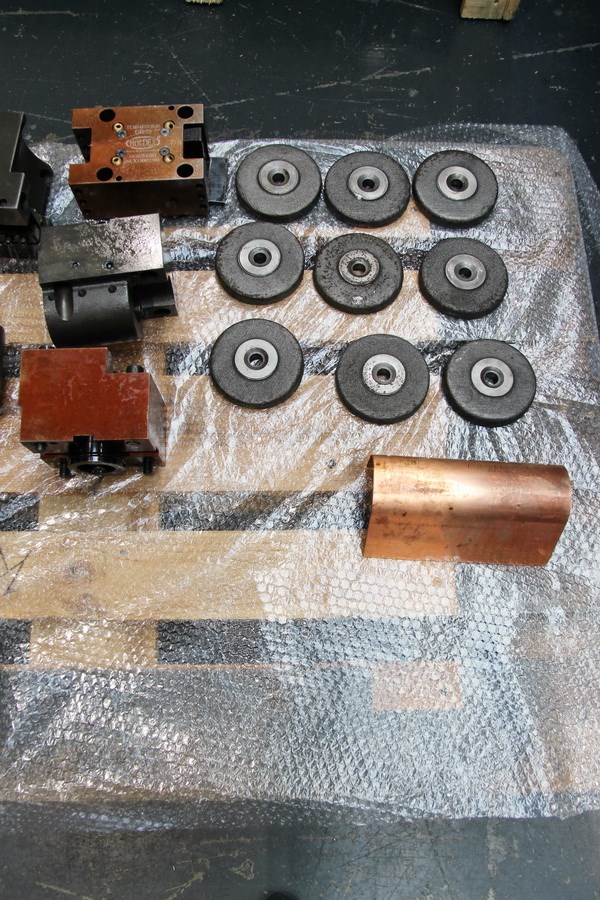

angetriebene Werkzeuge 3x

Irrtum in den technischen Daten vorbehalten.
