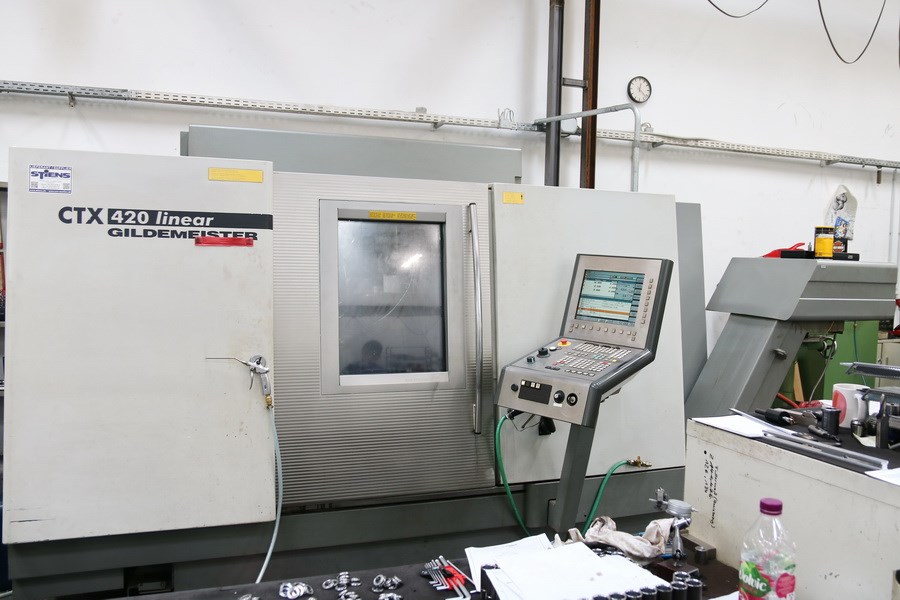

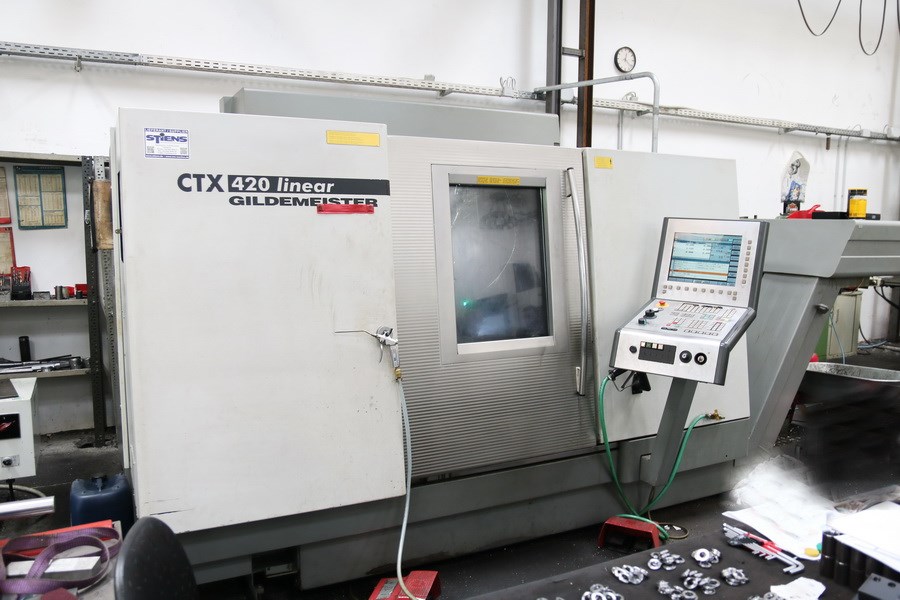

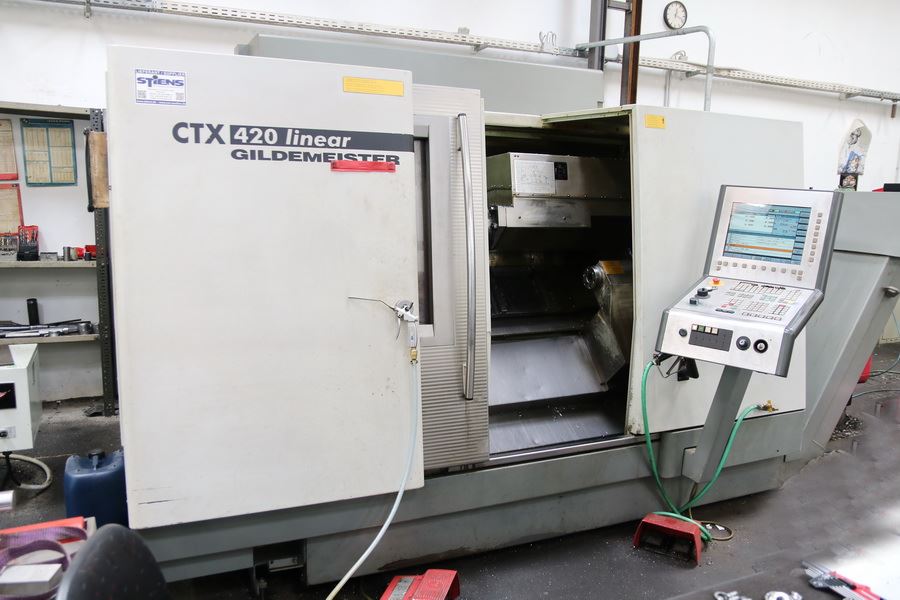

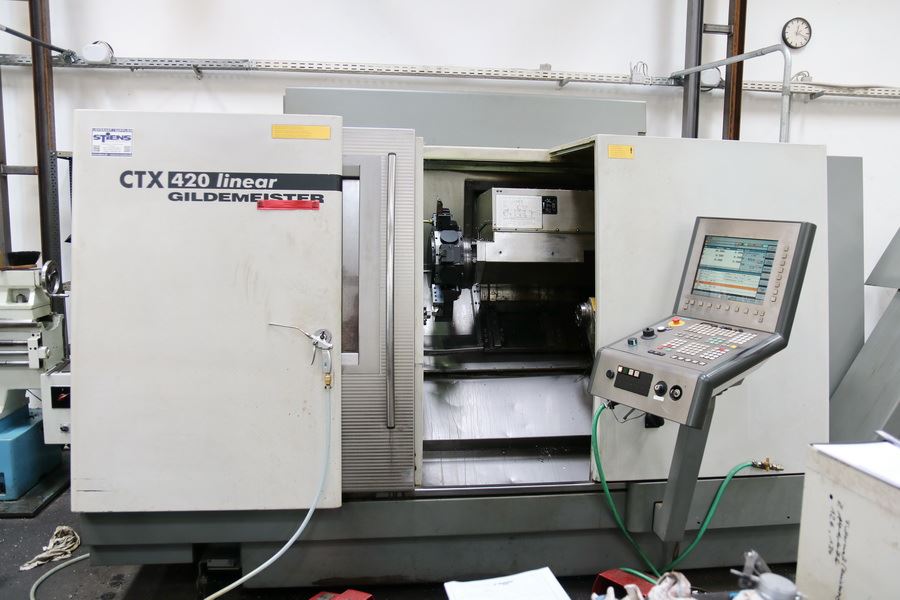

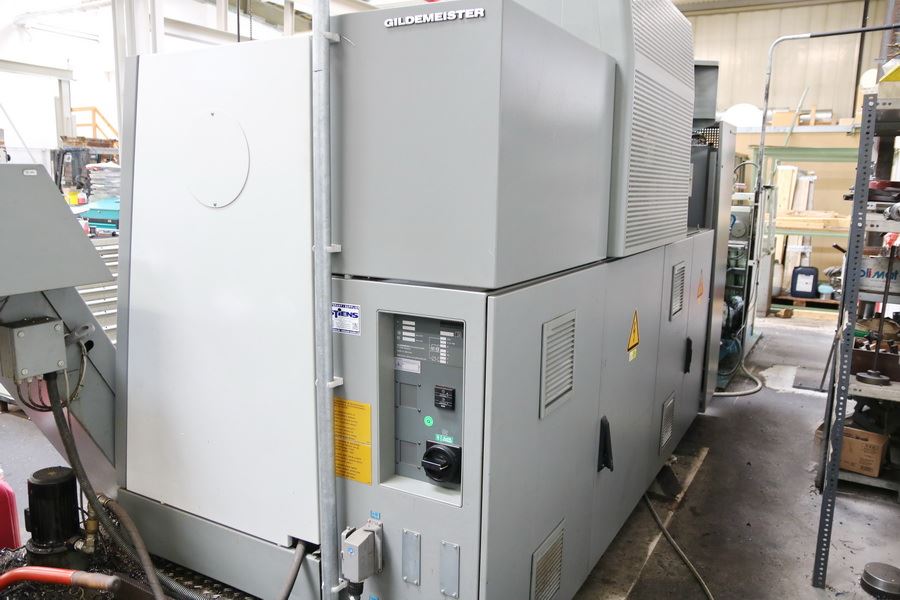

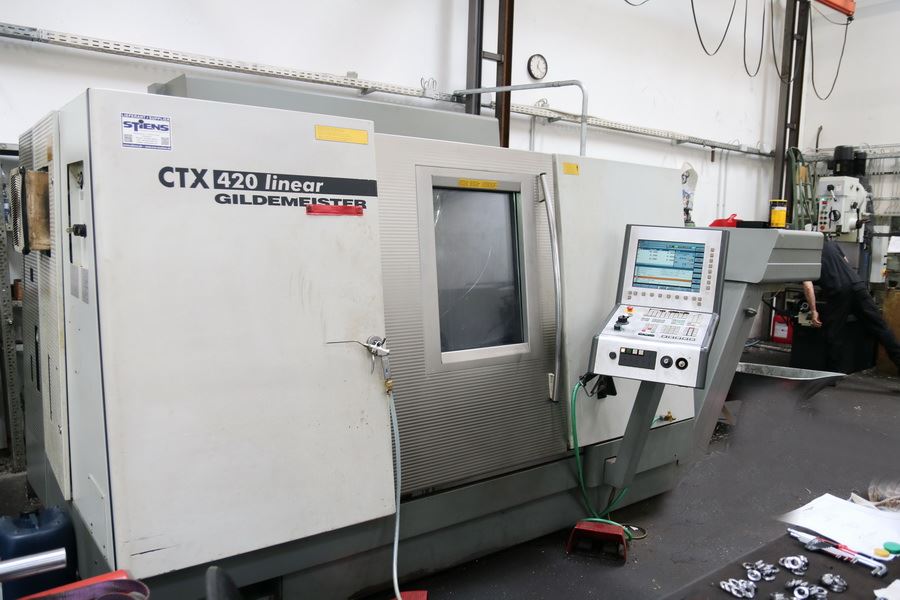

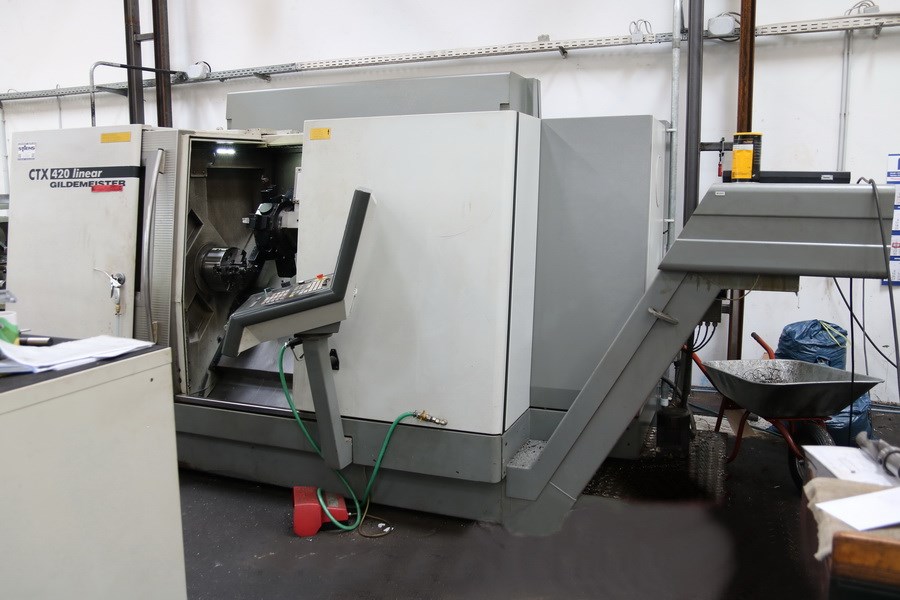

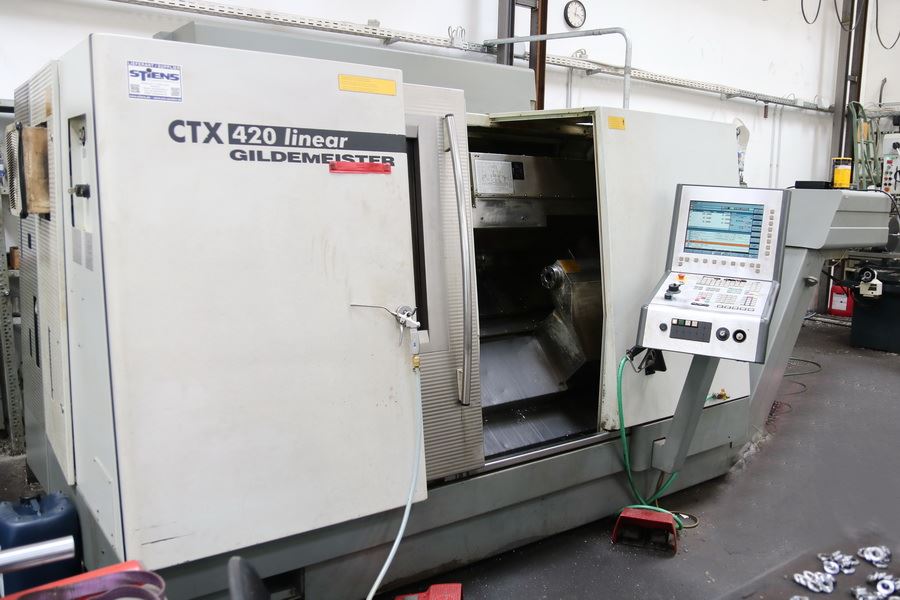

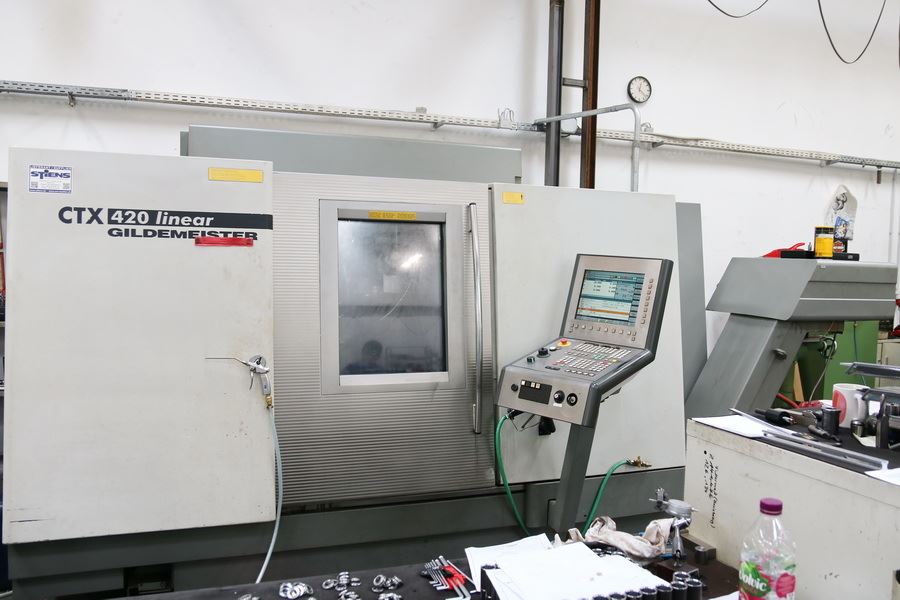

GILDEMEISTER - CTX 420 linear V4
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 420 linear V4 | |
| Angebotsdetails | |
| Lagernummer | 1039-7954 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 420 linear V4 |
| Baujahr | 2005 |

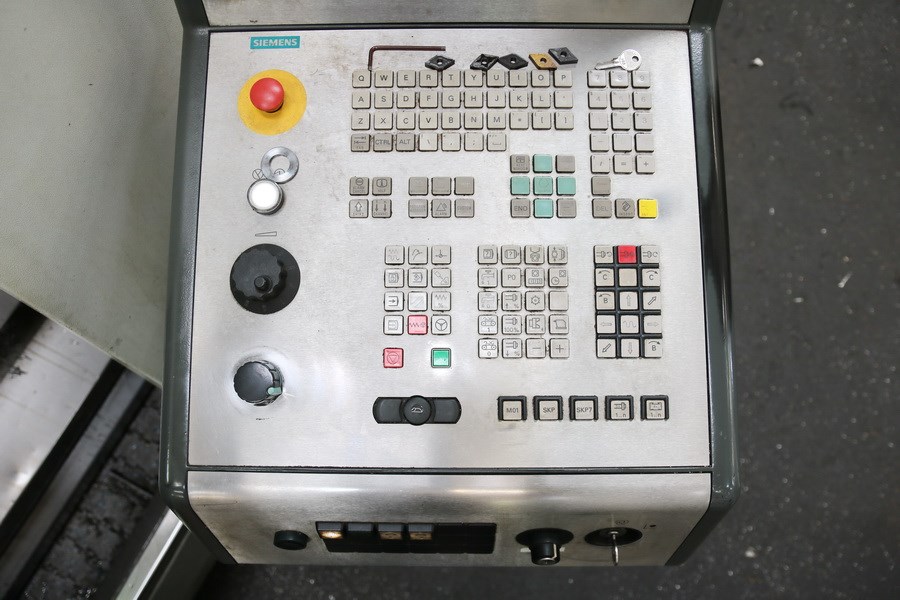

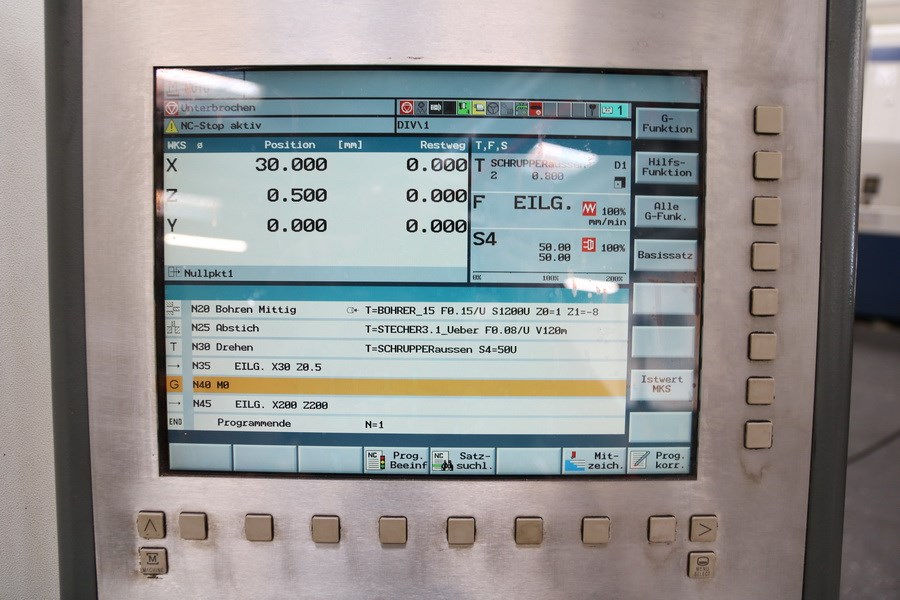

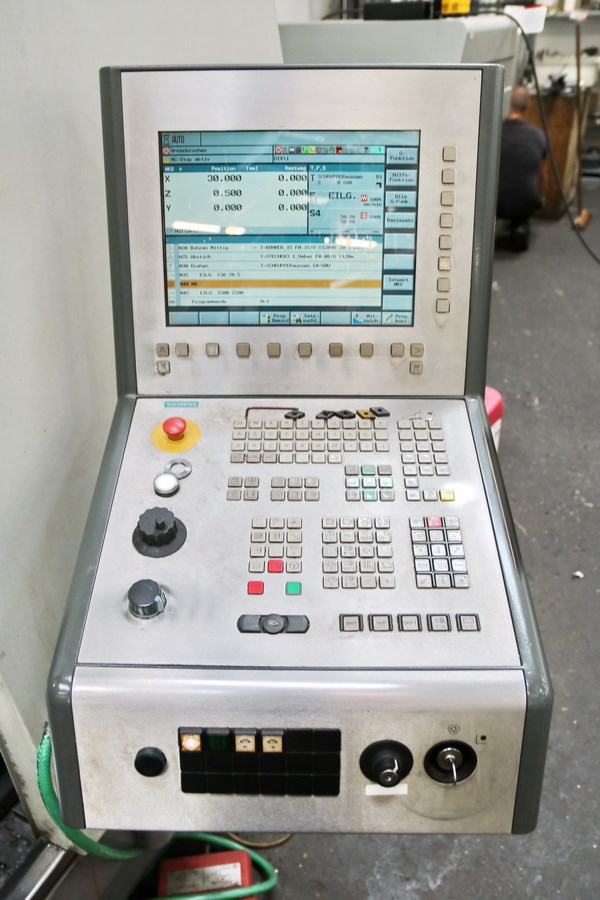

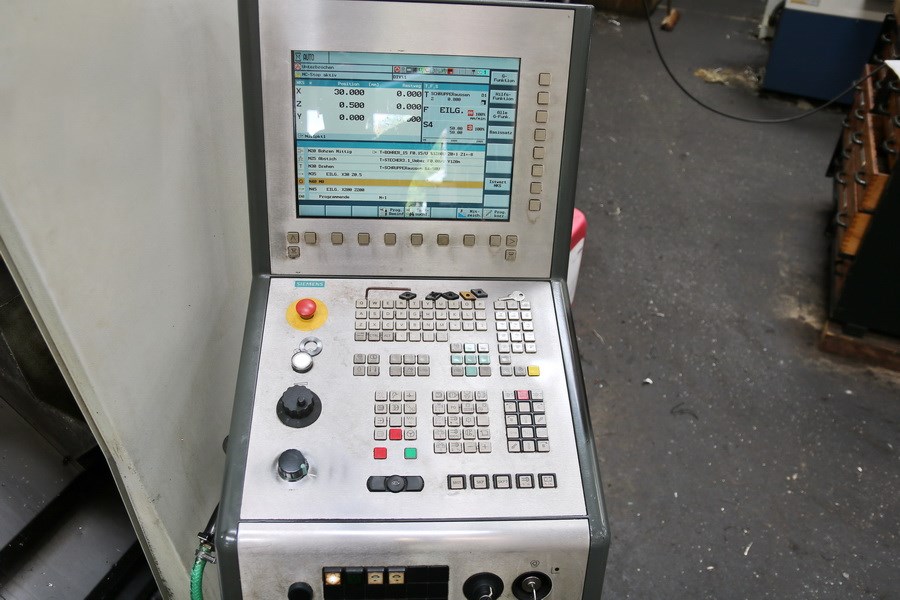

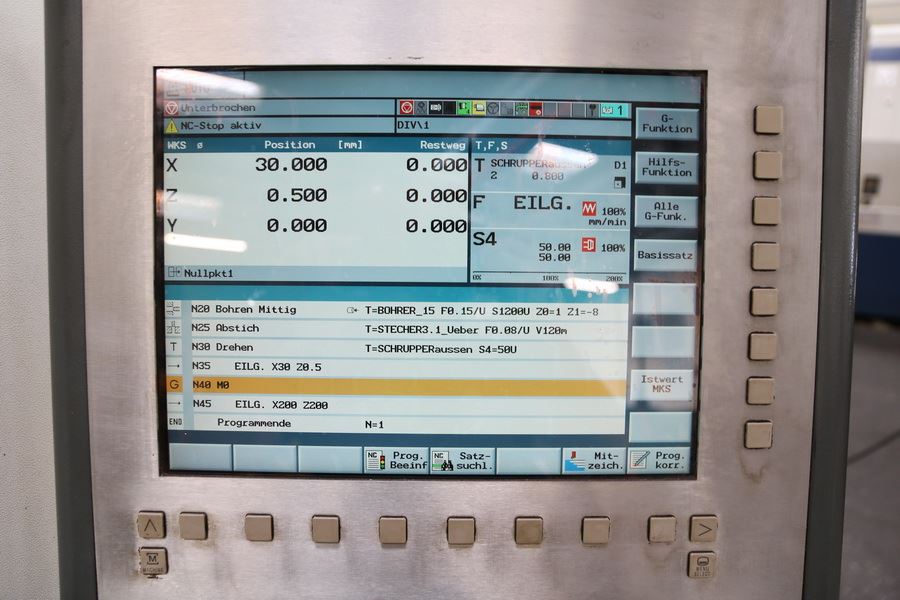

| Steuerung | 840 D powerline Siemens |
| Lagerort | Deutschland |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX 420 linear V4 - Werkzeugantrieb - Y-Achse - C-Achse |
| Technische Details | |
| max. Umlaufdurchmesser | 680 mm |
| Drehlänge | 600 mm |
| Steuerung | 840 D powerline Siemens |
| Standard-Drehdurchmesser | 324 mm |
| Umlaufdurchmesser über Planschlitten | 565 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 35 / 25 kW |
| Max. Drehmoment | 370 Nm |

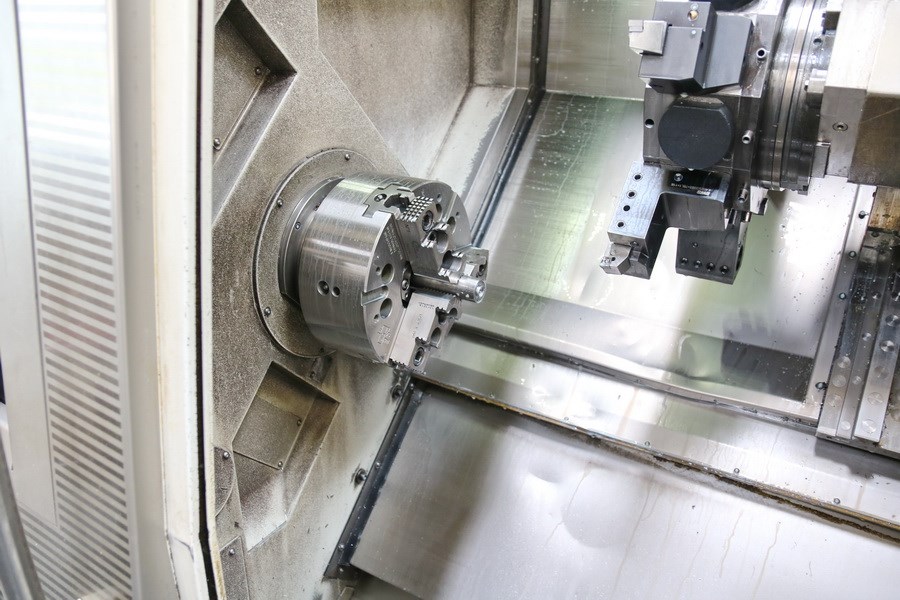

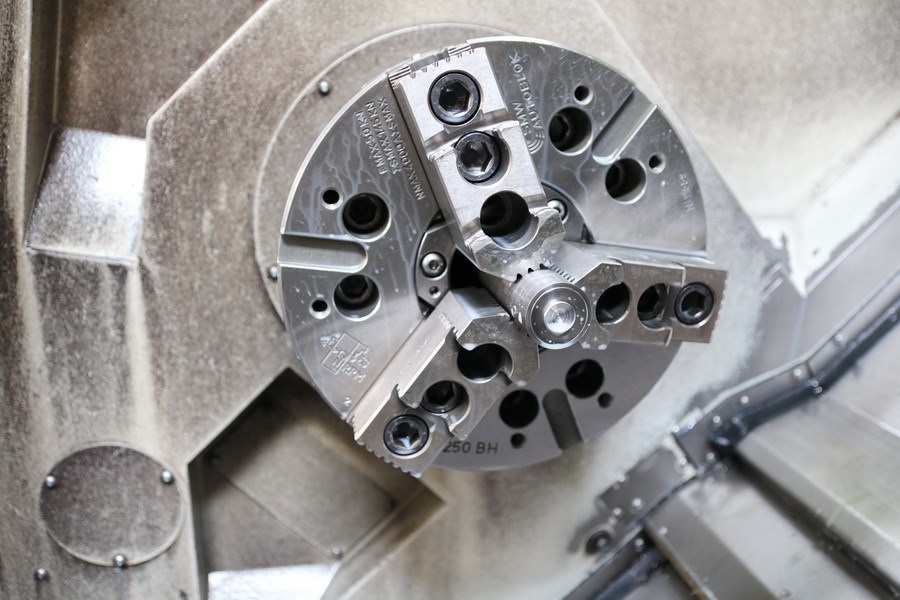

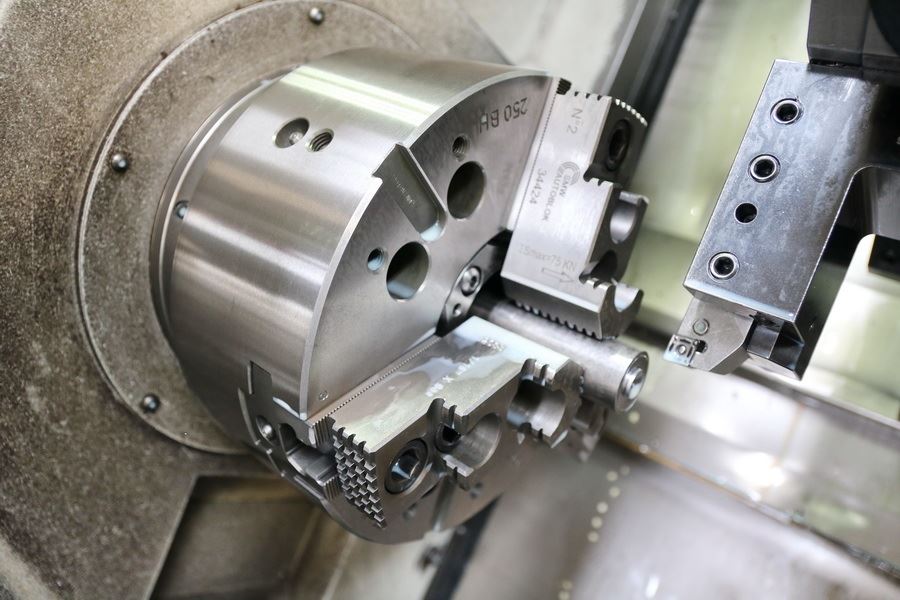

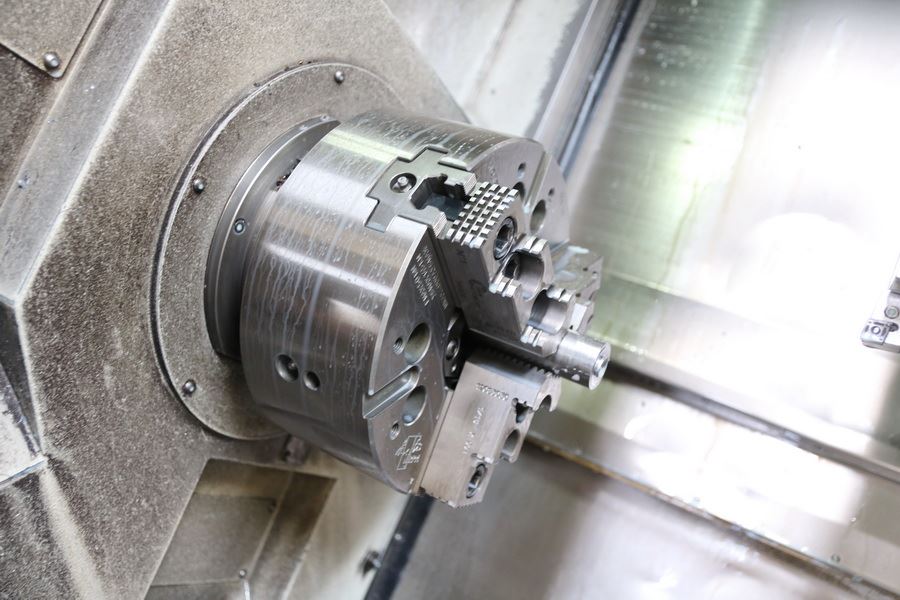

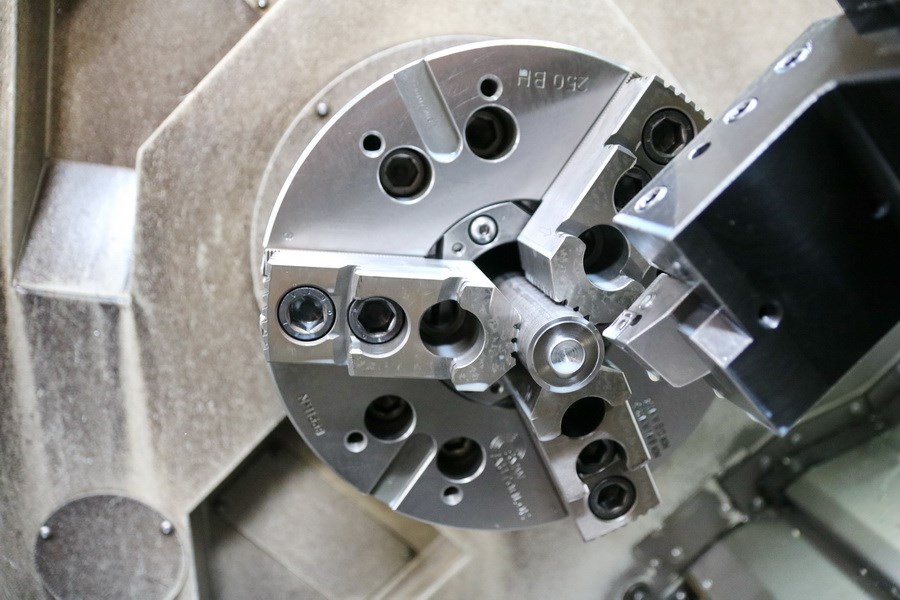

| Futterdurchmesser | max. 250 mm |
| Spindelkopf | 170h5 |
| Spindeldurchmesser im vord. Lager | 120 mm |
| Spindelbohrung | 79 mm |
| max. Stangendurchmesser | 65 mm |
| nutzbarer Stangendurchmesser | - mm |
| C-Achse | 0,025 ° |

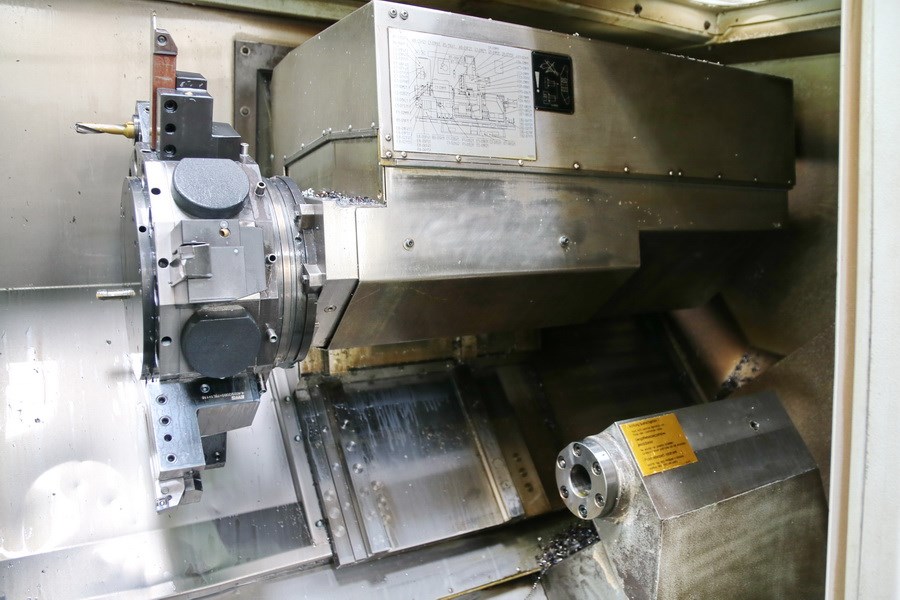

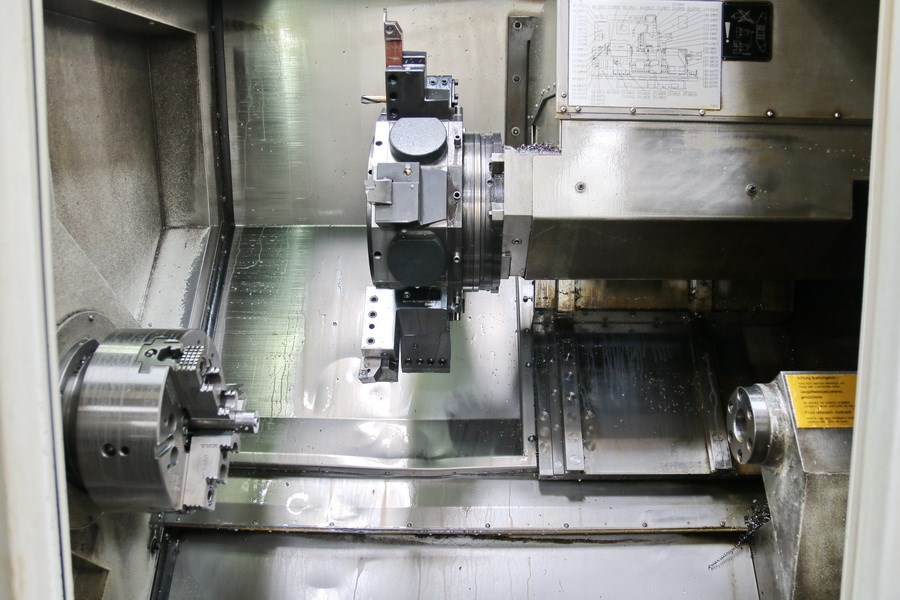

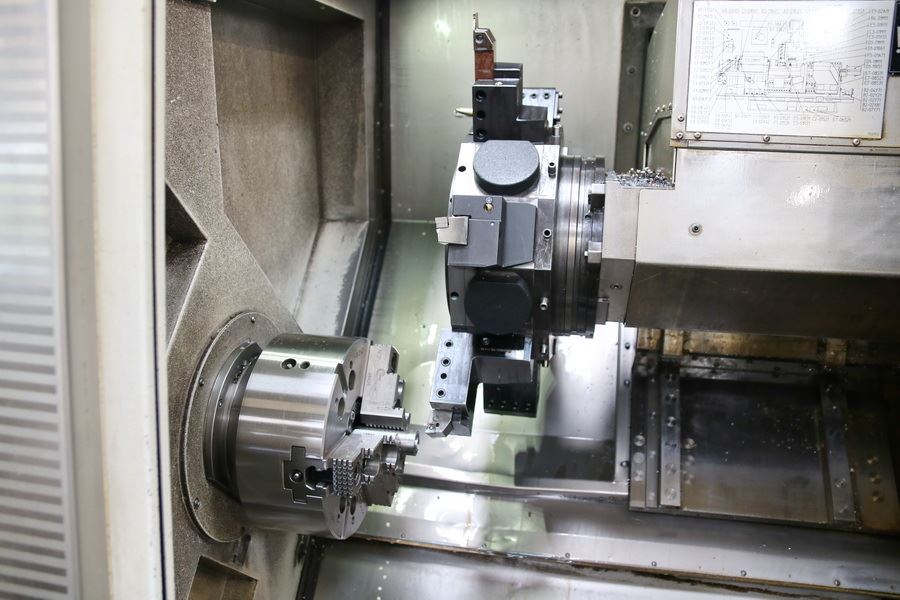

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Schaftdurchmesser | 40 / 15 mm VDI 69880 |
| Antriebsleistung - angetr. Werkzeugpos. | 12,2 / 4,9 kW |
| Drehzahlbereich - angetr. Werkzeugpos. | max. 4.500 min -1 |
| Max. Drehmoment | 10,5 Nm |

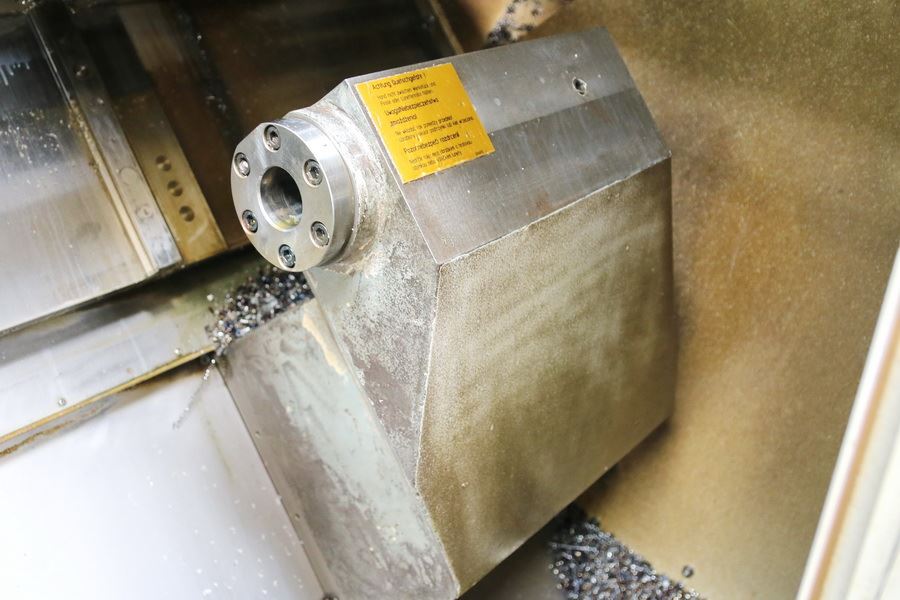

| Reitstock: | |
| Reitstockverschiebung | 580 mm |
| Reitstockaufnahme | MK 5 |
| Spannkraft | 8 kN |
| Vorschübe: | |
| Eilgang | X: 60 / Z: 45 m/min |
| Verfahrwege: | |
| x-Achse | 185 mm |
| y-Achse | +/- 40 mm |
| z-Achse | 620 mm |

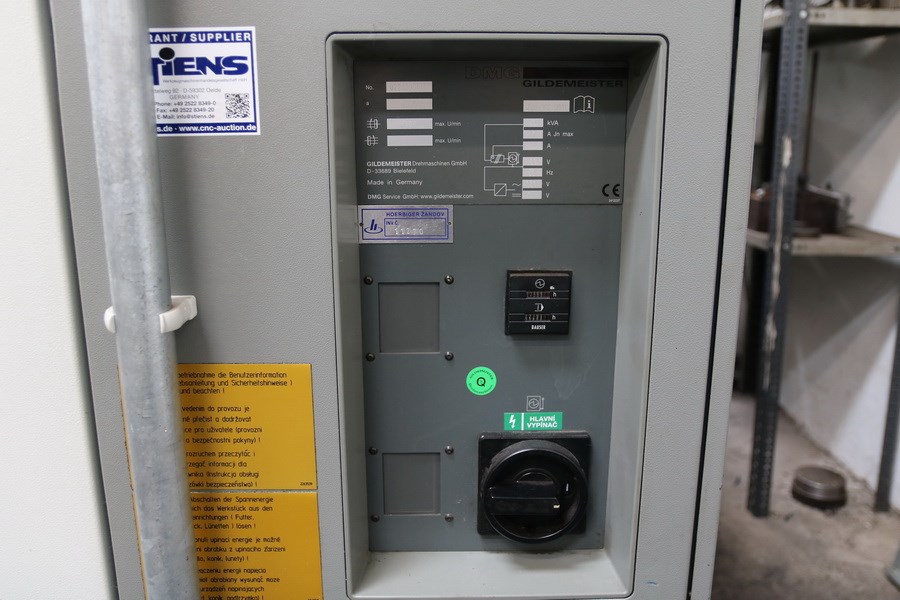

| Gesamtleistungsbedarf | 50 kVA |
| Maschinengewicht ca. | 6,0 t |
| Raumbedarf ca. | 5,0 x 3,0 x 2,2 m |
| Zubehör | |
| Dokumentation | |
| Werkzeugantrieb | |
| C-Achse | |
| Y-Achse | |
| Reitstock | |
| Werkzeugrevolver | |
| Irrtum in den technischen Daten vorbehalten. | |
