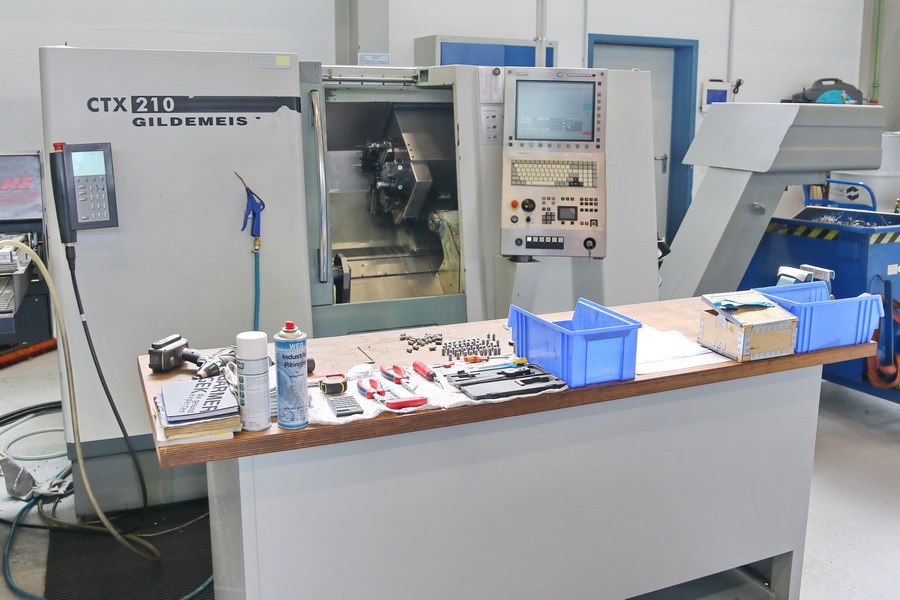

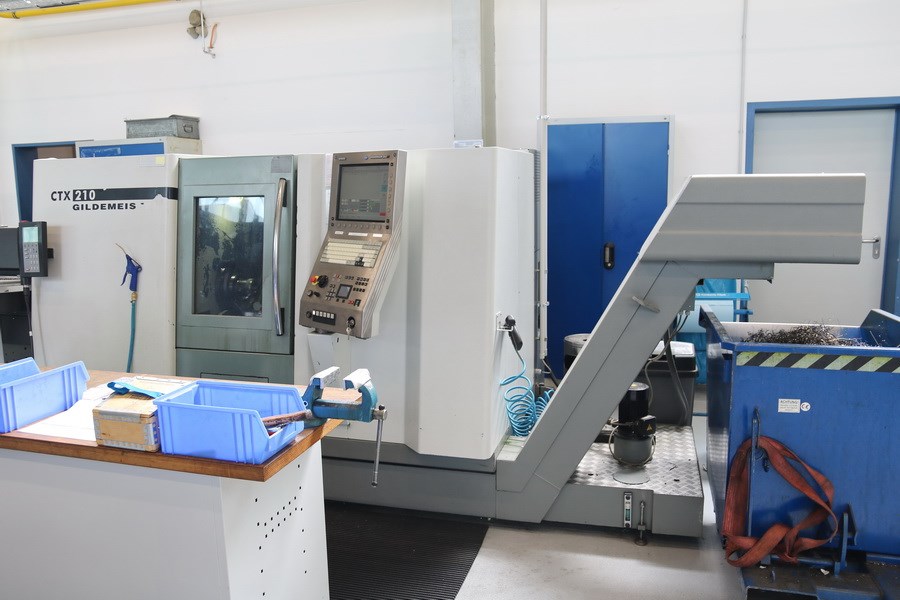

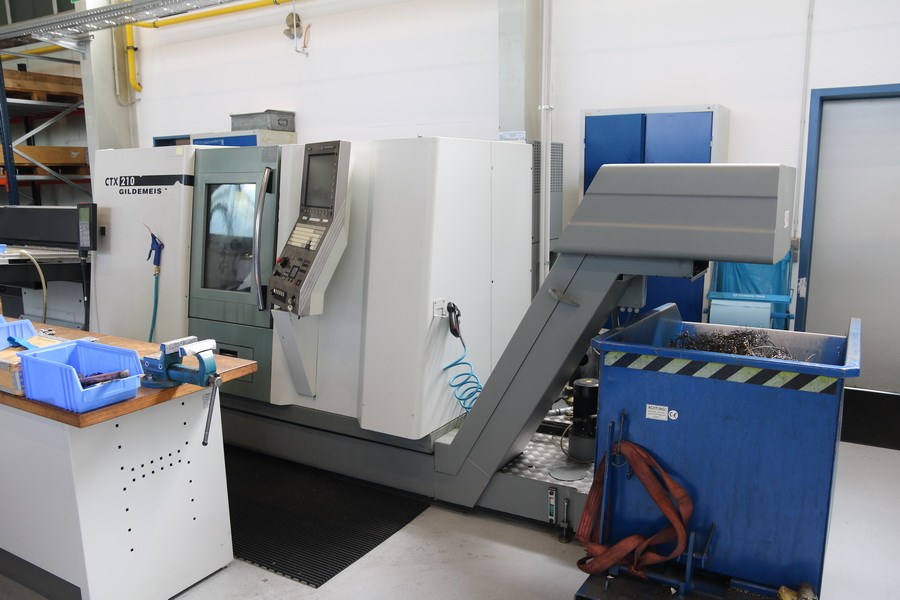

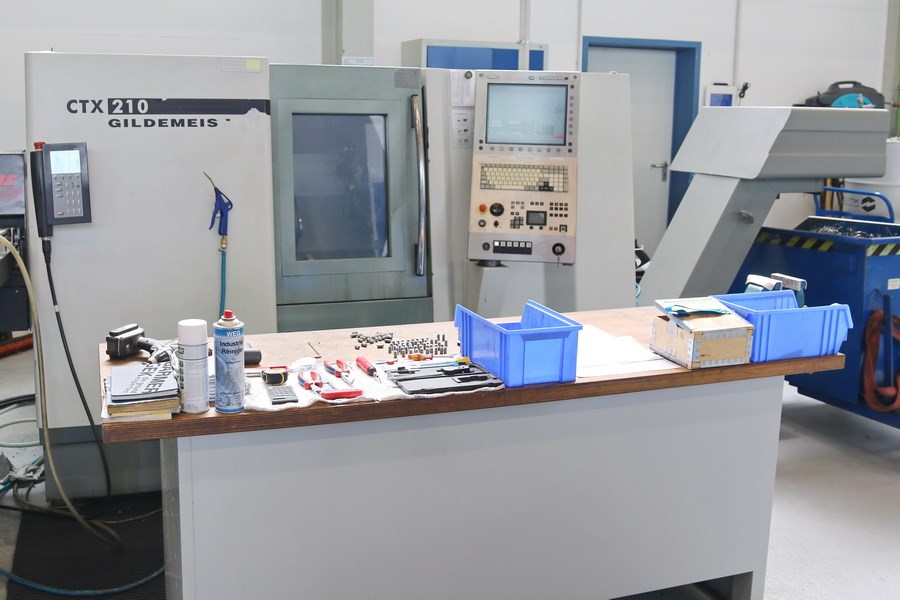

GILDEMEISTER - CTX 210 V3
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
Bilder
Verkäufer CNC-Shop |
|
View More Listings |
Beschreibung

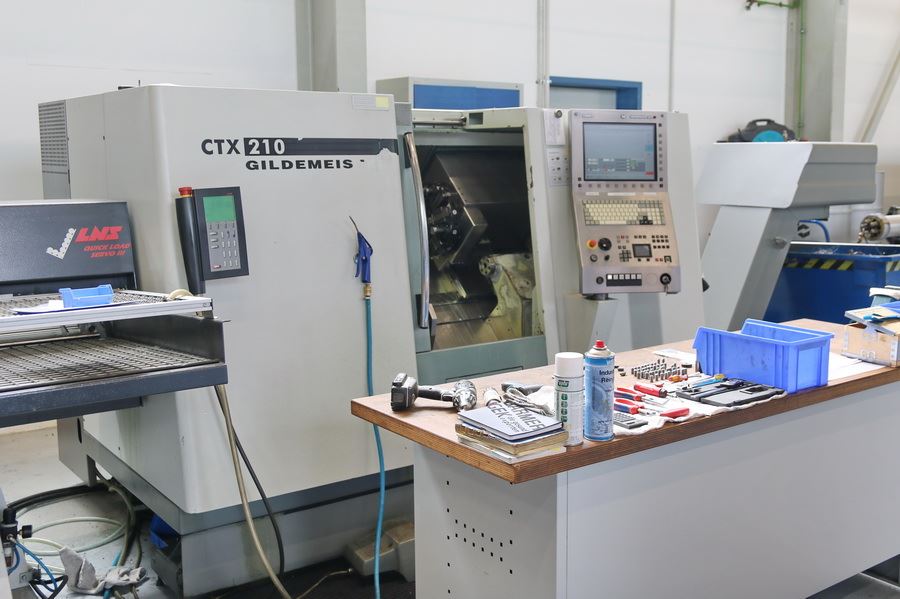

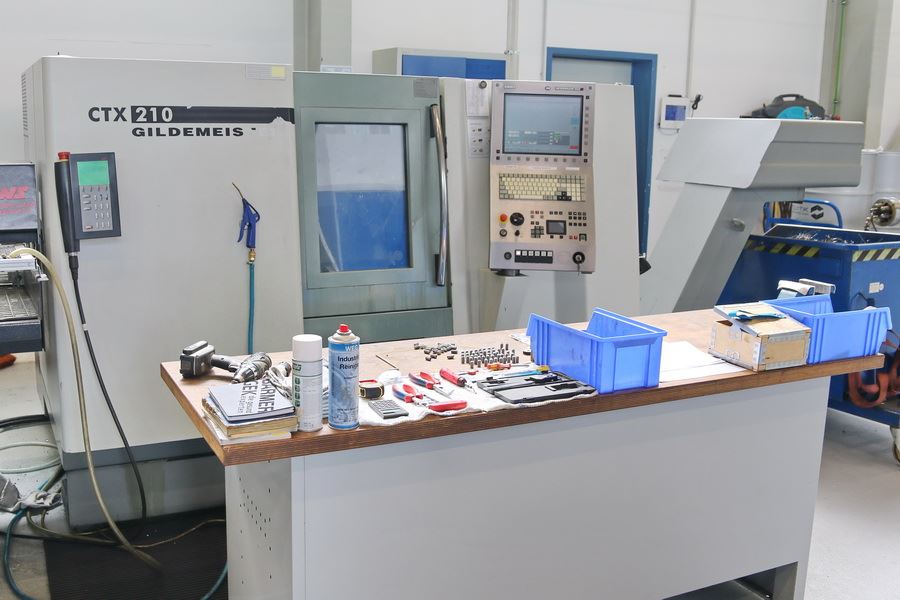

GILDEMEISTER - CTX 210 V3 | |
Angebotsdetails | |
Lagernummer | 1039-7938 |
Maschinenart | CNC Dreh- und Fräszentrum |
Hersteller | GILDEMEISTER |
Type | CTX 210 V3 |
Baujahr | 2005 |

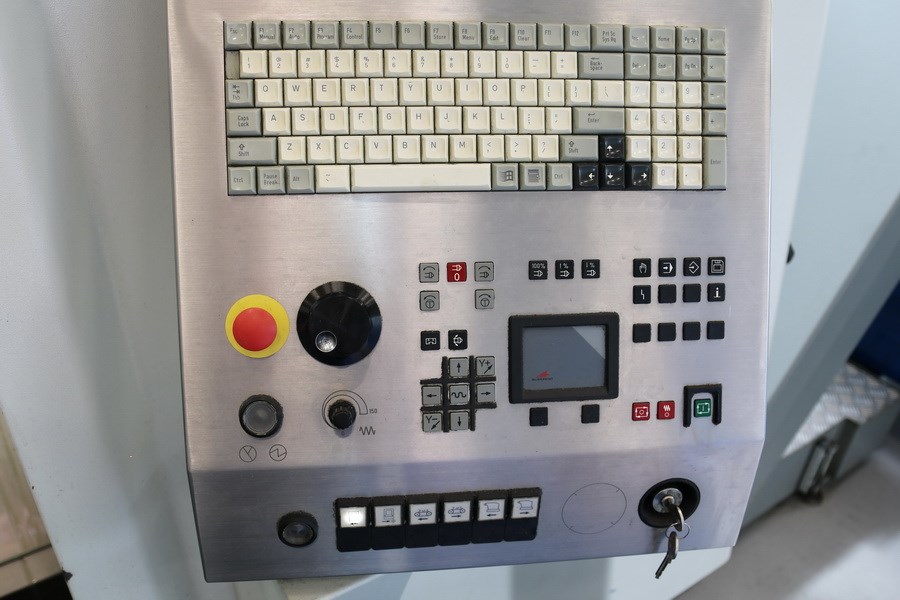

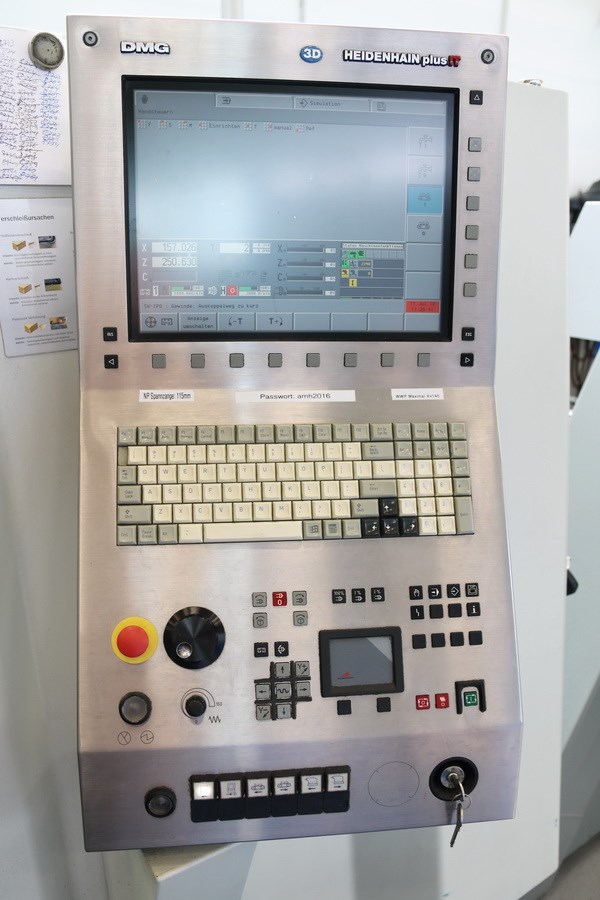

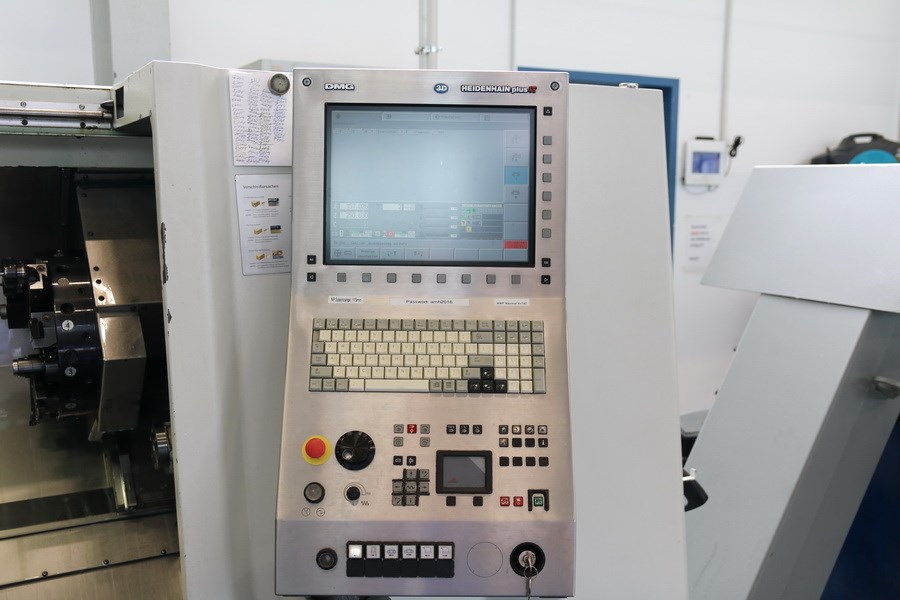

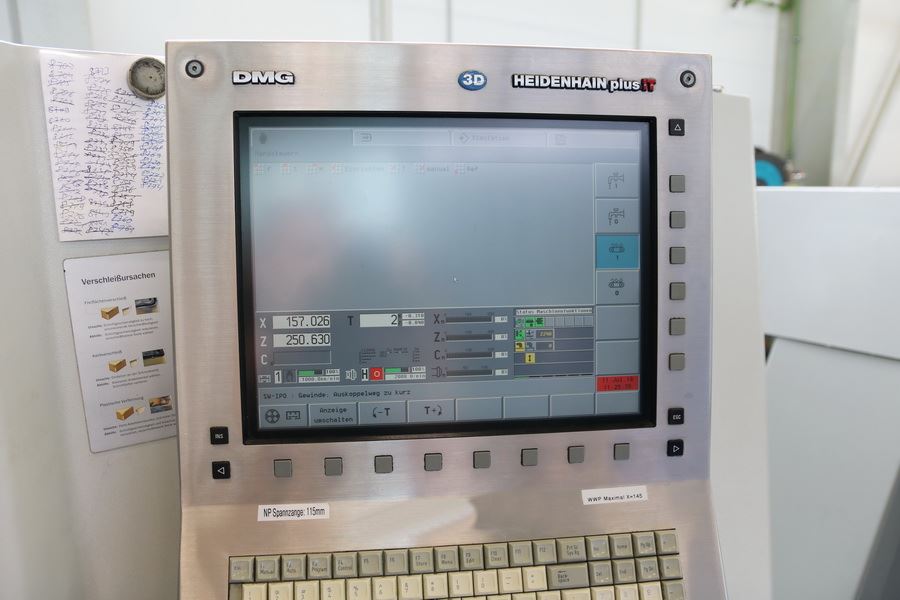

Steuerung | Heidenhain Plus iT SlimLine |
Lagerort | D-59302 Oelde |
Ursprungsland | - |
Lieferzeit | Oktober 2018 |
Frachtbasis | ab Standort |
Zusatzinformationen | CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX 210 V3 - Werkzeugantrieb - C-Achse - OHNE Stangenlademagazin |
Technische Details | |
Drehdurchmesser | 290 mm |
Drehlänge | 300 mm |
Steuerung | Heidenhain Plus iT SlimLine |
Umlaufdurchmesser über Bett | 380 mm |
Hauptspindel: | |
Drehzahlbereich - Hauptspindel | 20 - 6.000 min/-1 |
Antriebsleistung - Hauptspindel | 7,5 / 10 kW |
Max. Drehmoment | 79 / 72 Nm |
max. Futterdurchmesser | 165 mm |
Spindelnase | 120h5 |
Spindeldurchmesser im vord. Lager | 90 mm |
Stangendurchmesser | max. 45 mm |
nutzbarer Stangendurchmesser | - mm |
C-Achse | 0,04 ° |
Haltemoment | C: 112 Nm |

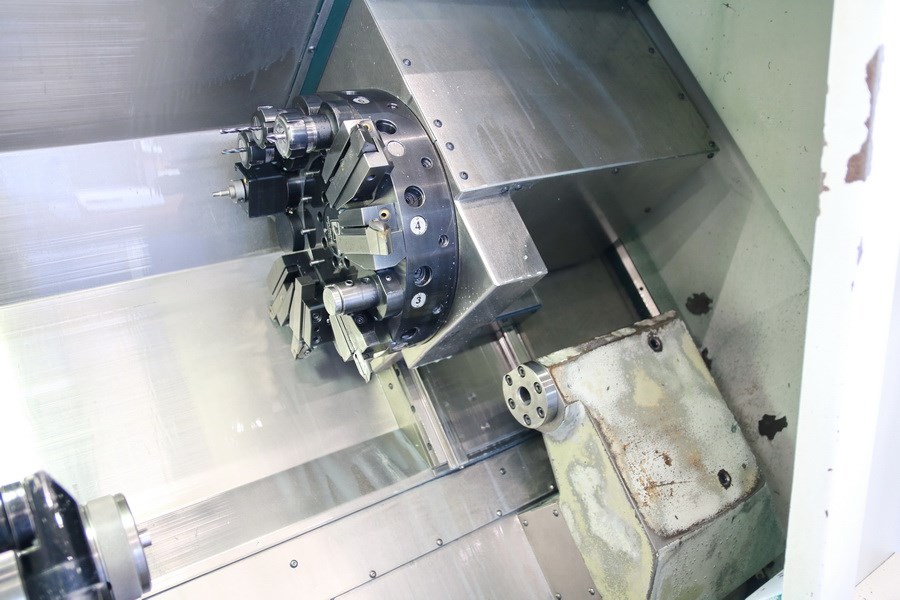

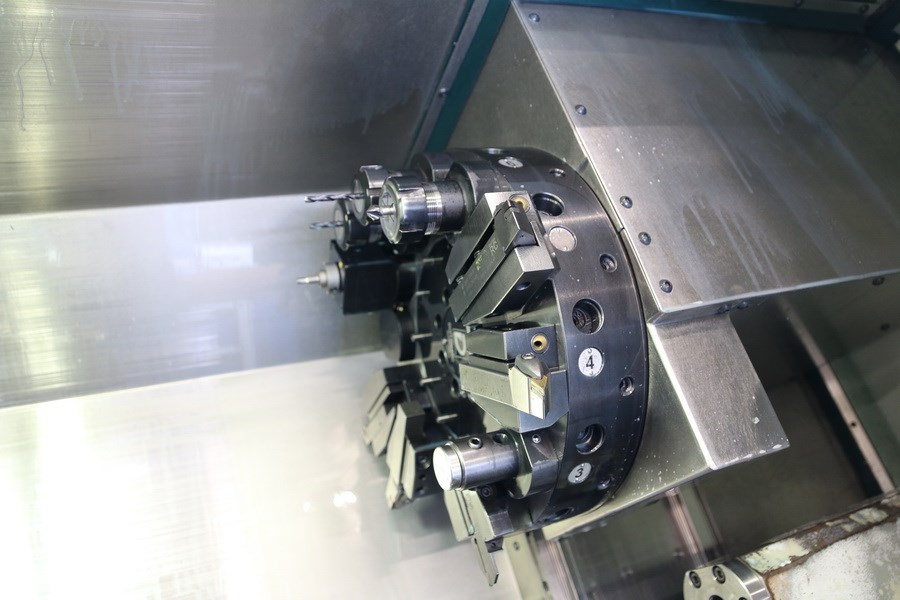

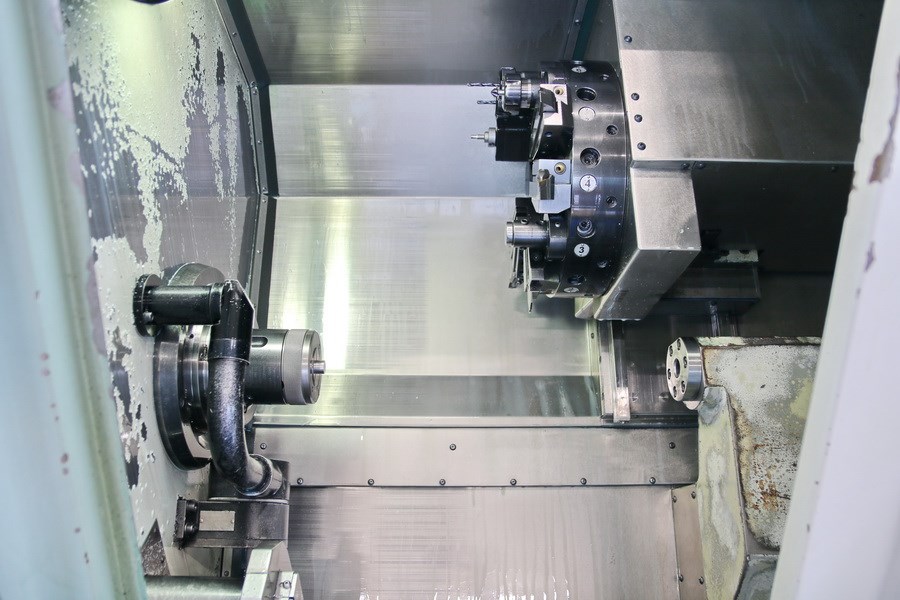

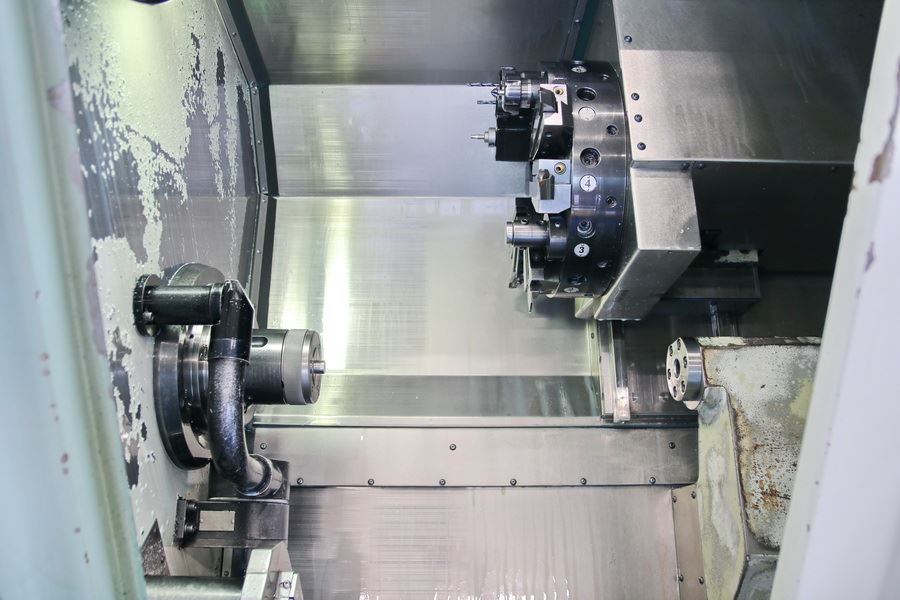

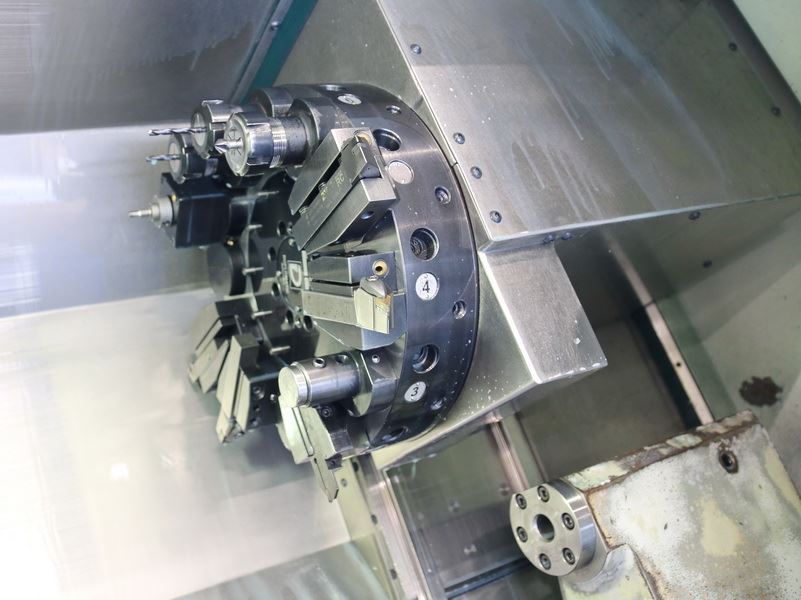

Werkzeugrevolver: | |
Anzahl der Werkzeugplätze | 12 pos. |
Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
Schaftdurchmesser | DIN 69880: 30 mm |
Drehzahlbereich - angetr. Werkzeugstationen | max. 5.000 min -1 |
Antriebsleistung angetr. WZ-Stationen | 3,7 kW |
Max. Drehmoment | 23,5 Nm |
Spanndurchmesser angetriebene WZ | max. 16 mm |
Verfahrwege: | |
x-Achse | 160 mm |
z-Achse | 305 mm |

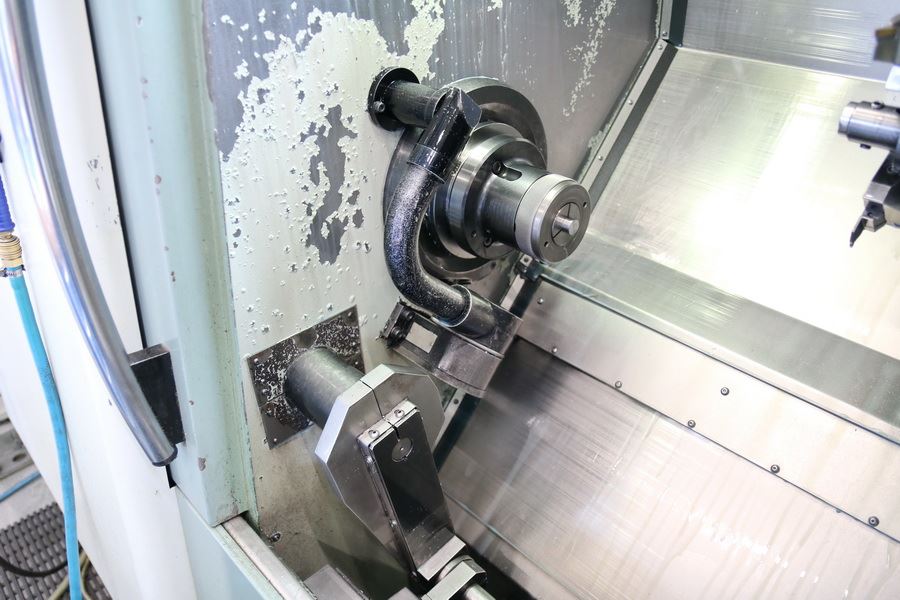

Reitstock: | |
Reitstockverfahrweg | 370 mm |
Reitstockaufnahme | MK 3 |
Spannkraft | 600 daN |
Vorschübe: | |
Eilgang | X: 20 m/min |
Eilgang | Z: 30 m/min |
Eilgang | C: 100 min/-1 |
Gesamtleistungsbedarf | 21 kW |
Maschinengewicht ca. | 4,5 t |
Raumbedarf ca. | 4,5 x 2,5 x 2,0 m |
Zubehör | |
Dokumentation | |

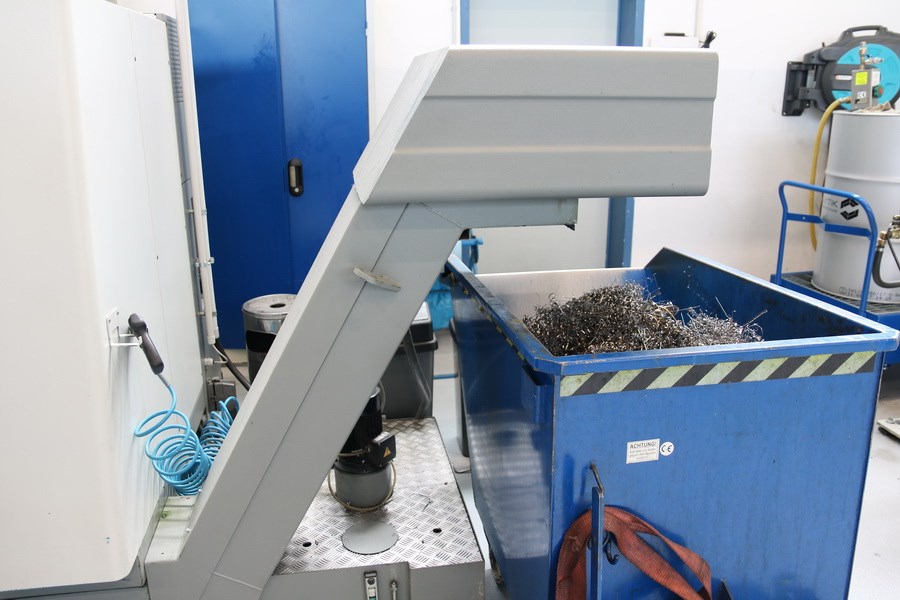

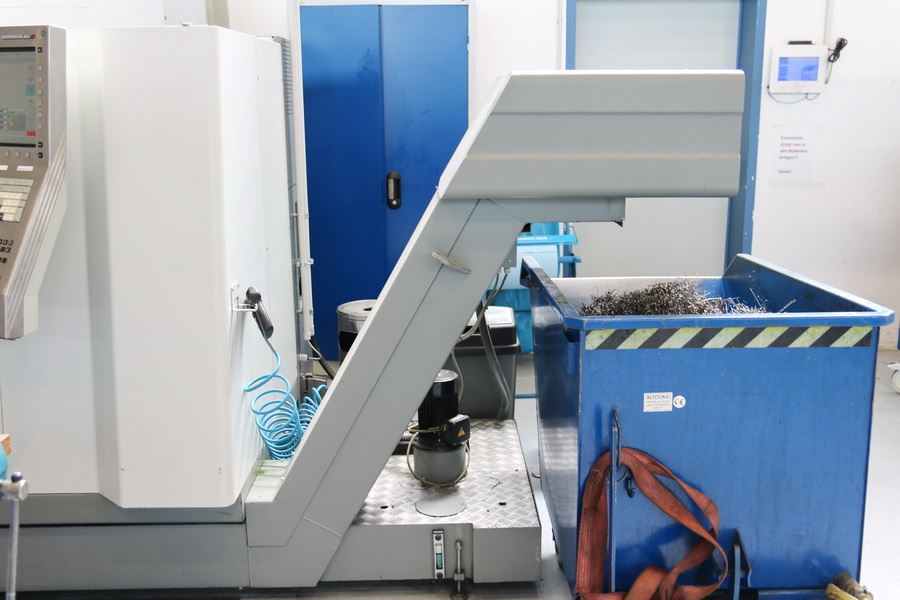

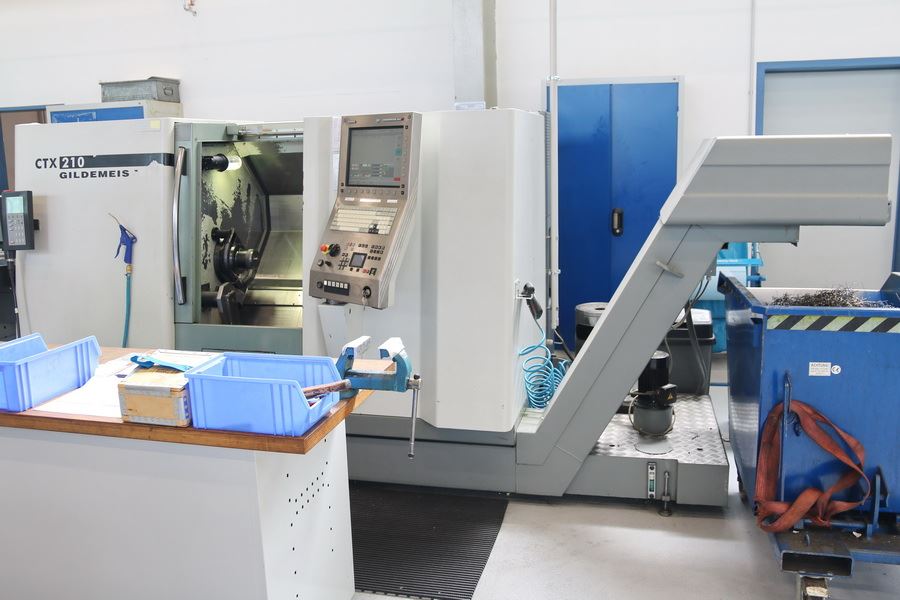

Späneförderer | |

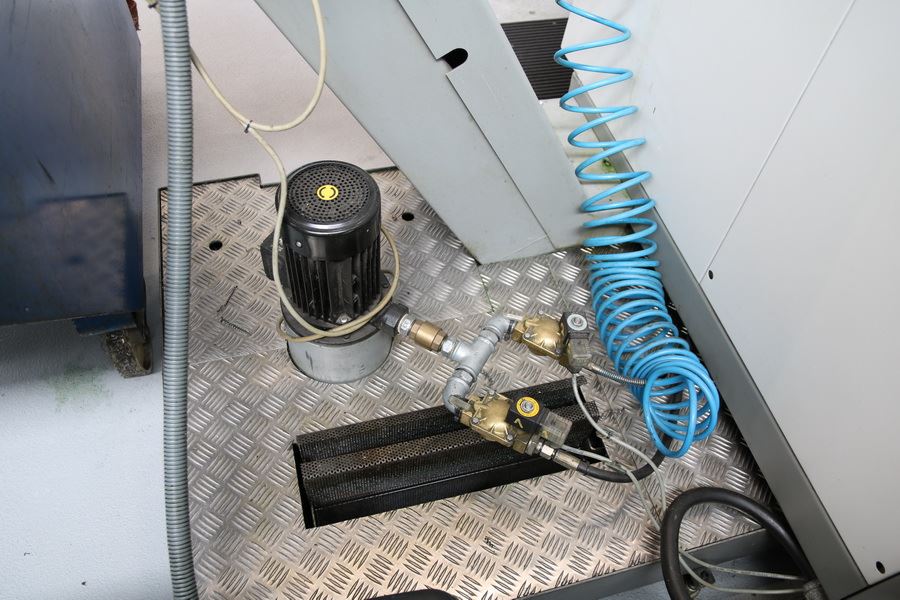

Kühlmitteleinrichtung | |
C-Achse | |
Werkzeugantrieb | |
Werkzeugeinmeßarm | |
Teilefänger | |

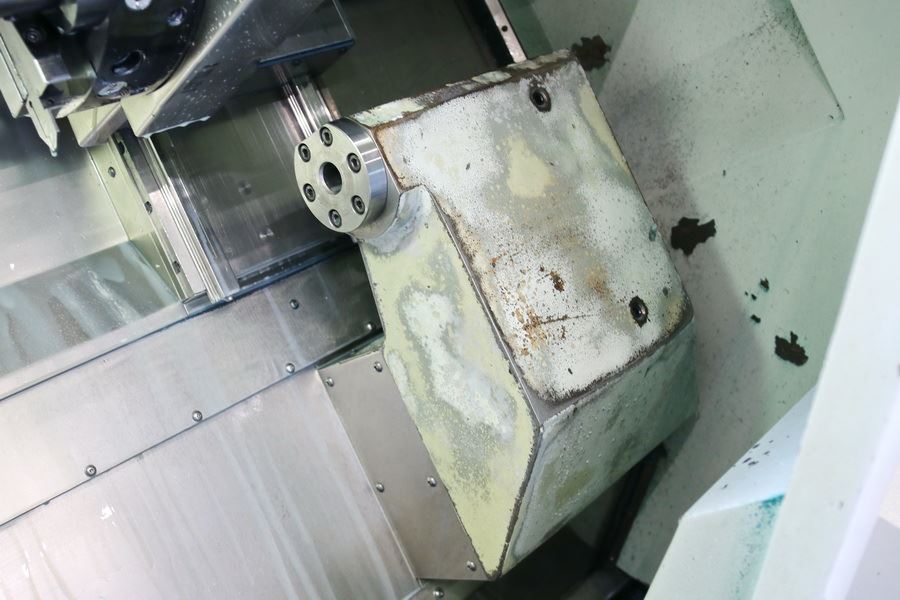

Reitstock | |
Interface für Stangenlader | |

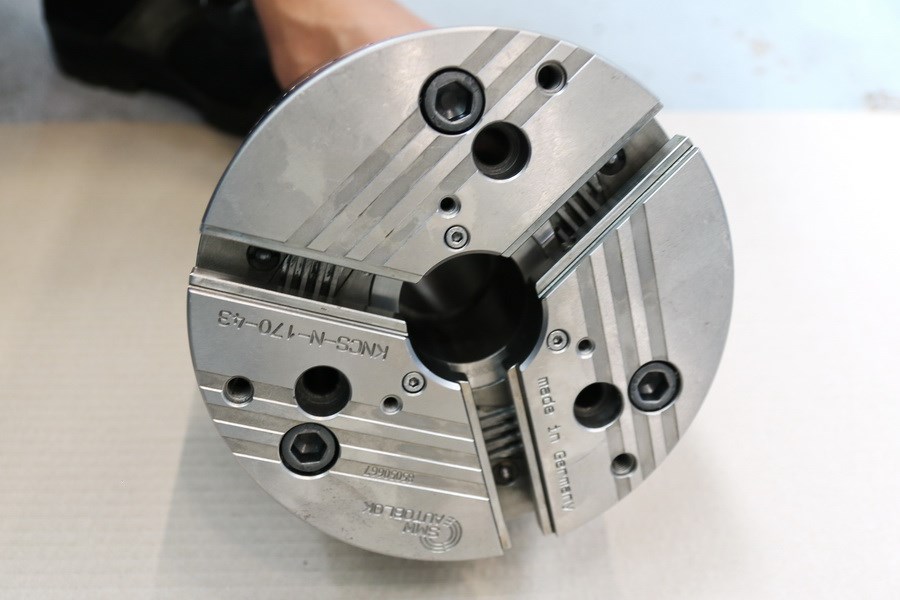

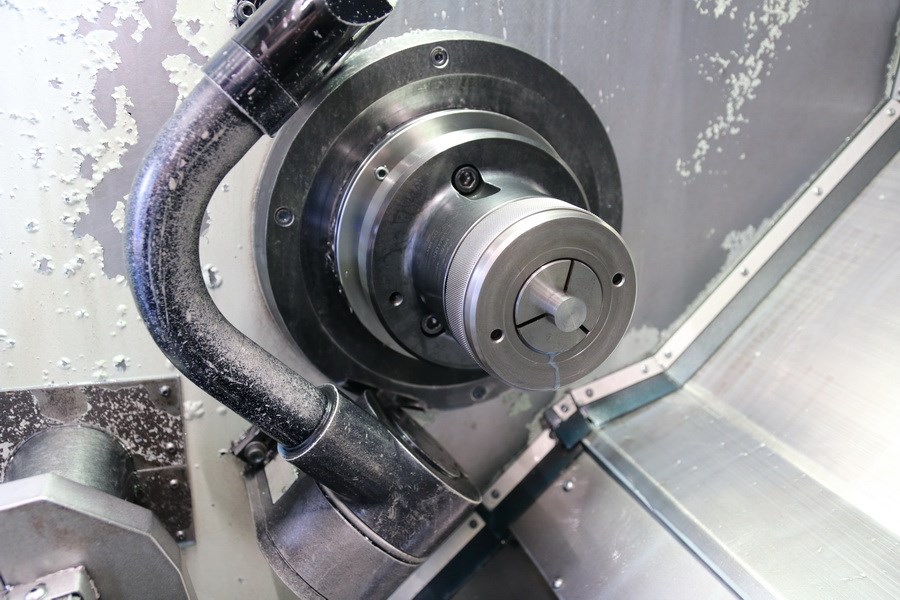

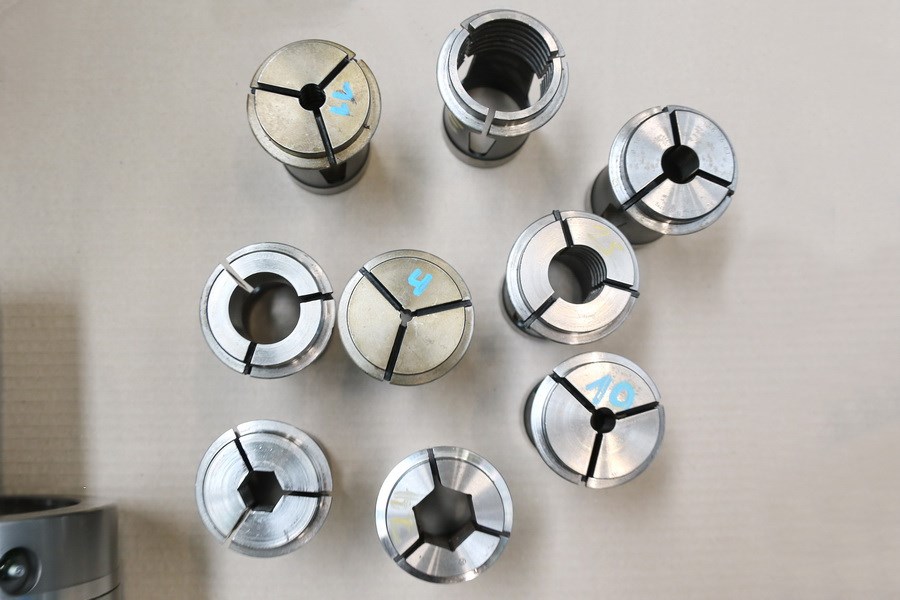

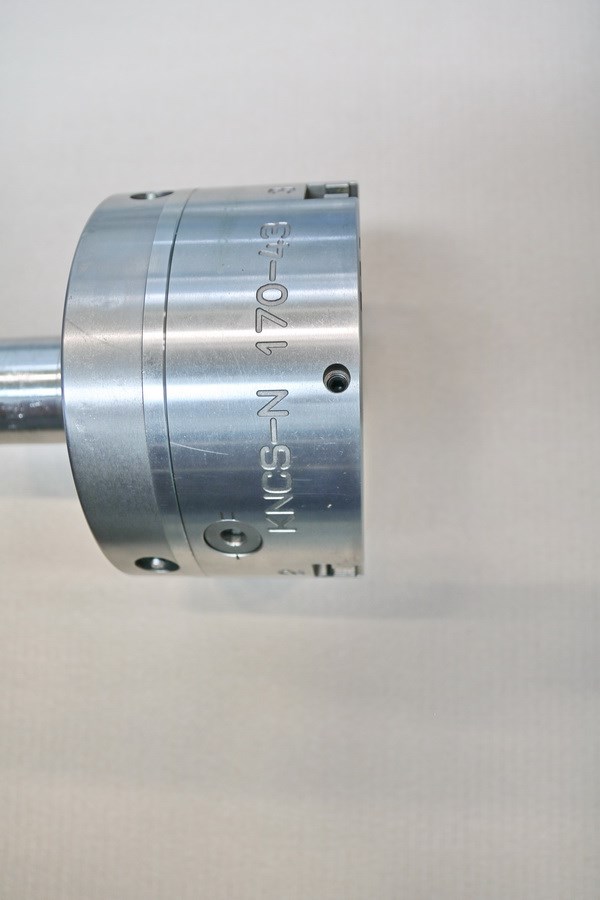

Spannzangenfutter | |
Irrtum in den technischen Daten vorbehalten. |
