GILDEMEISTER - CTX 510 V3
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

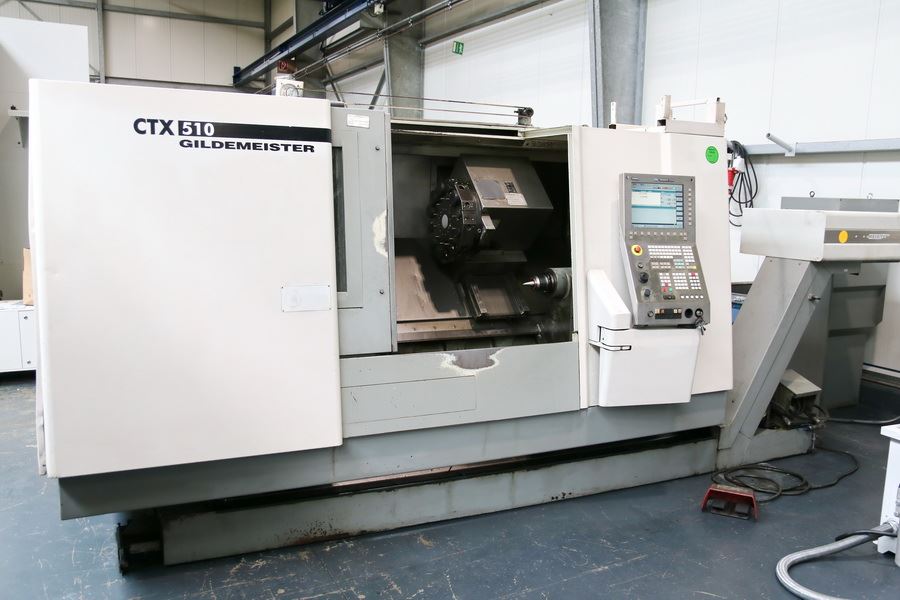

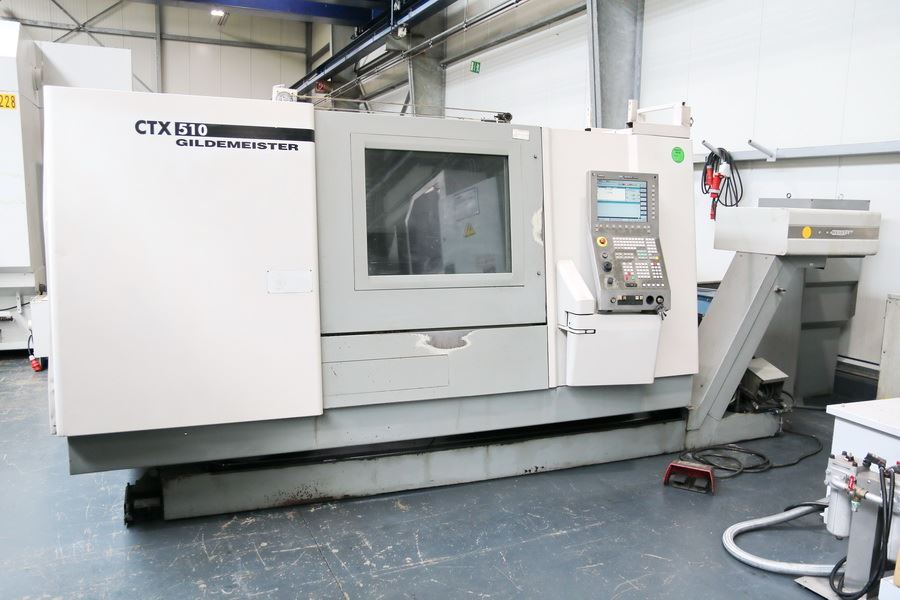

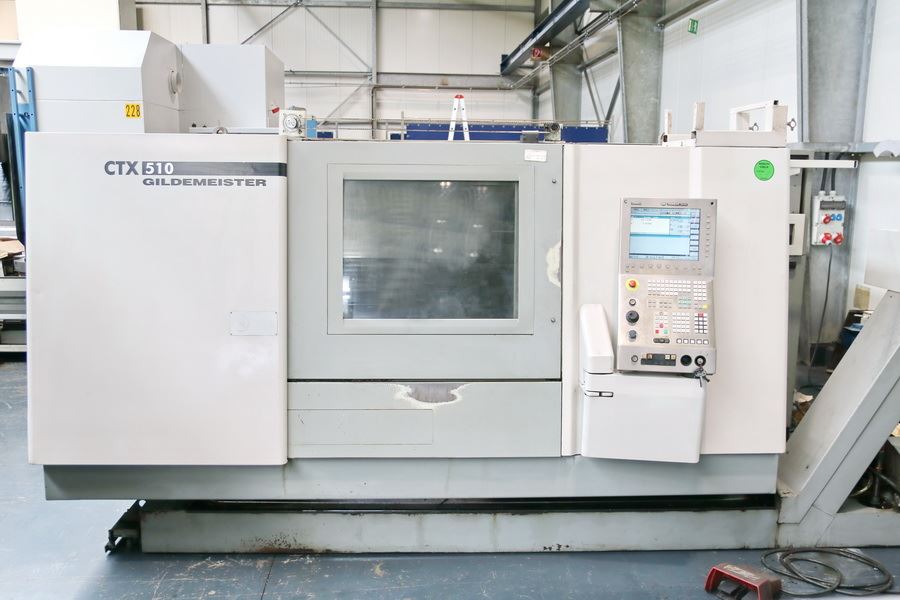

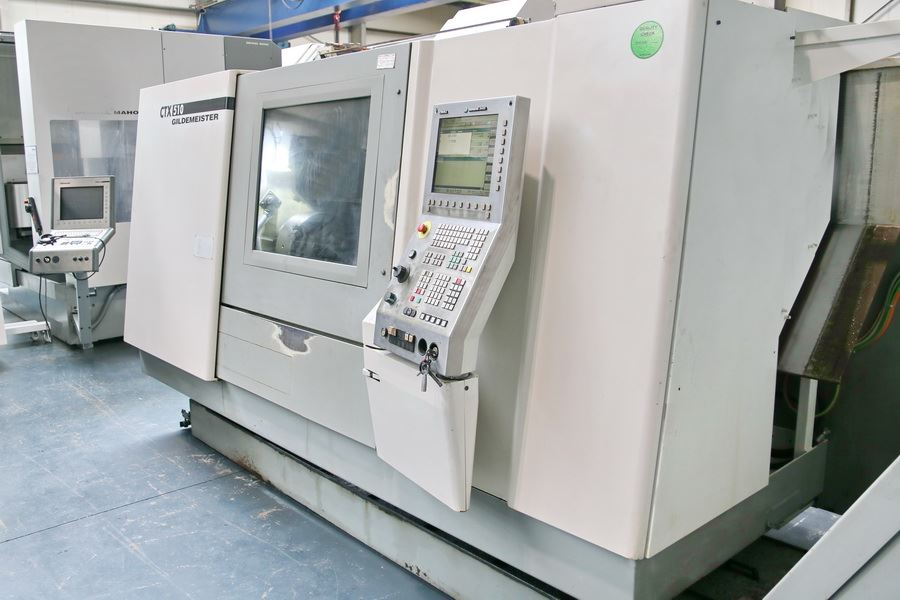

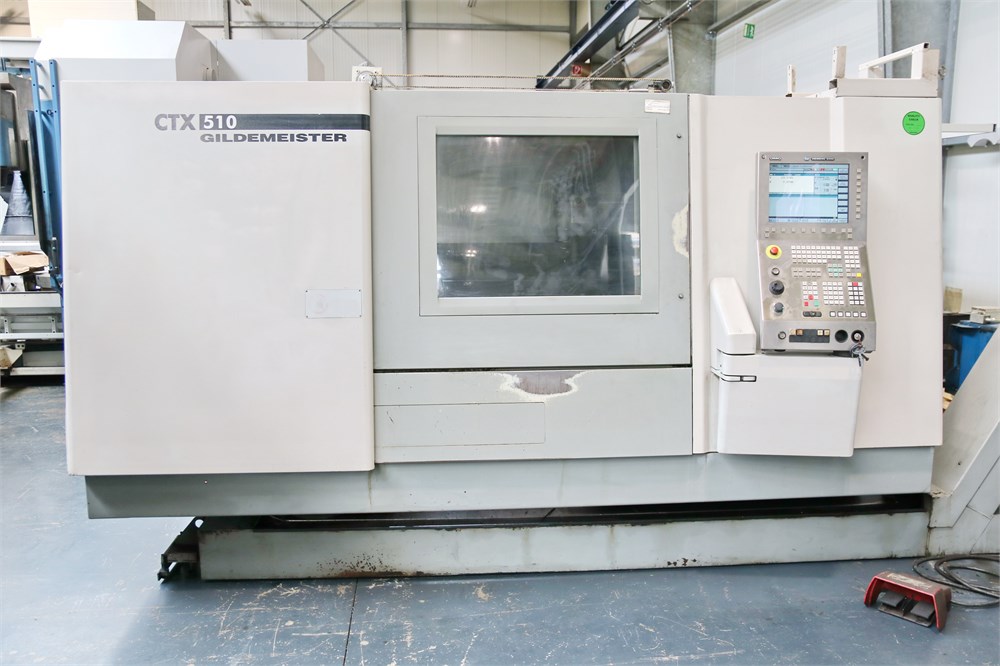

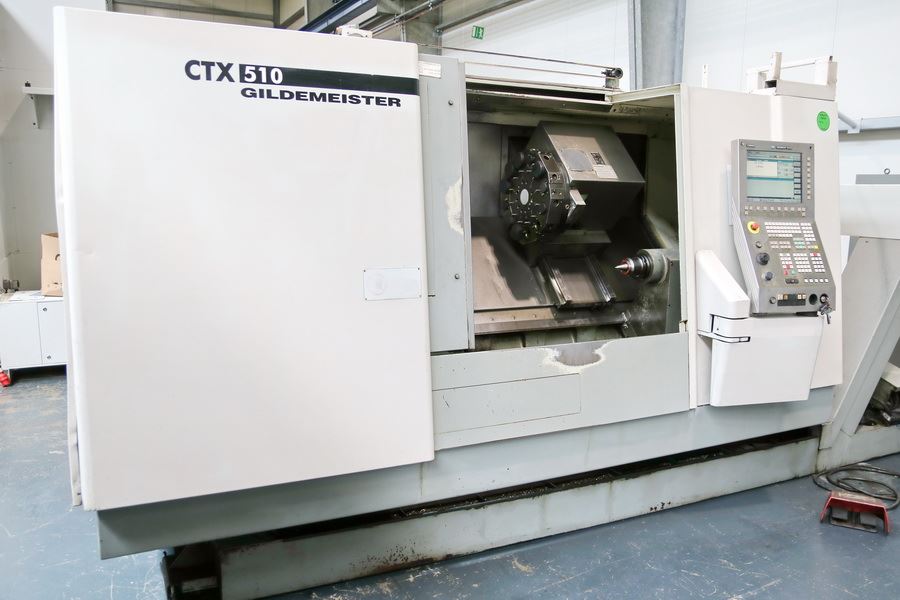

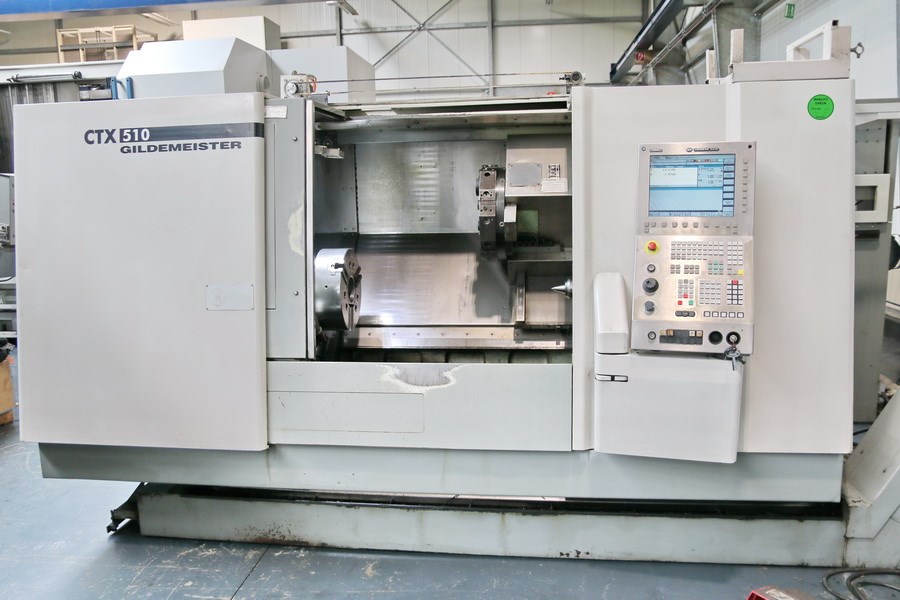

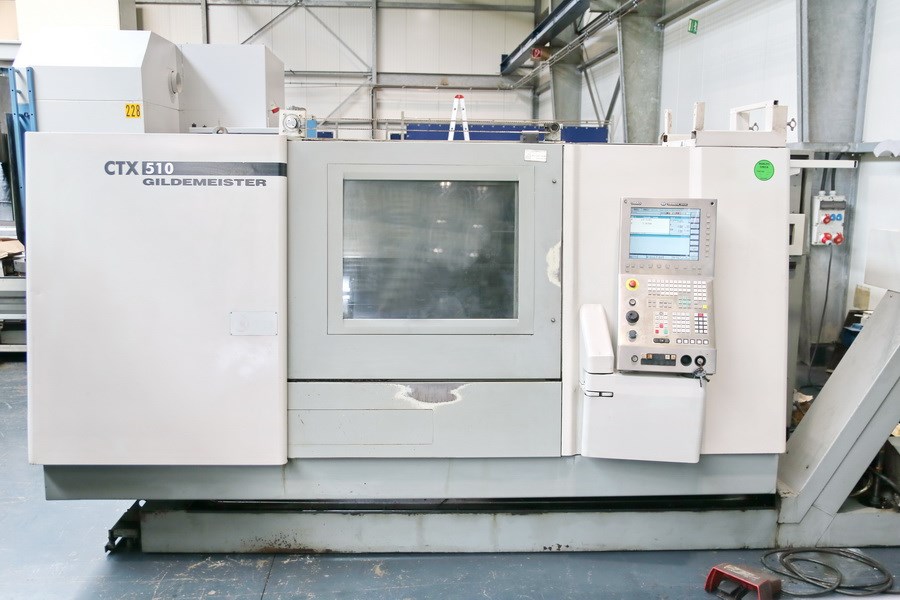

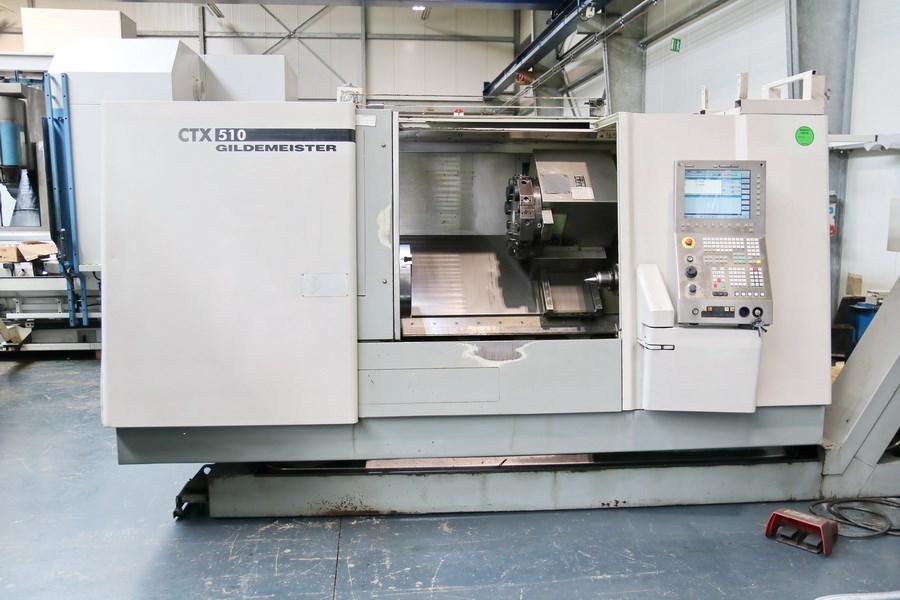

GILDEMEISTER - CTX 510 V3

Angebotsdetails
Lagernummer 1039-7852
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX 510 V3
Baujahr 2008

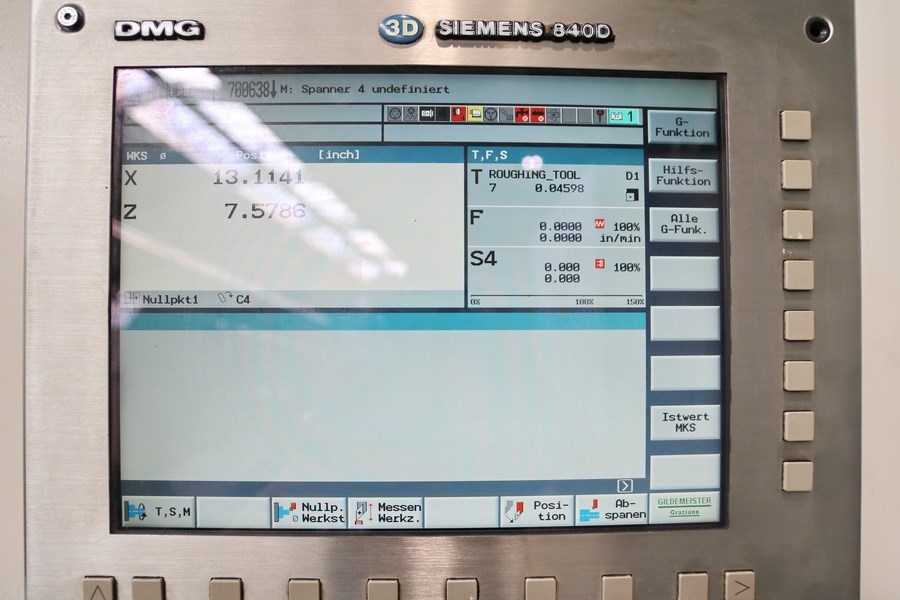

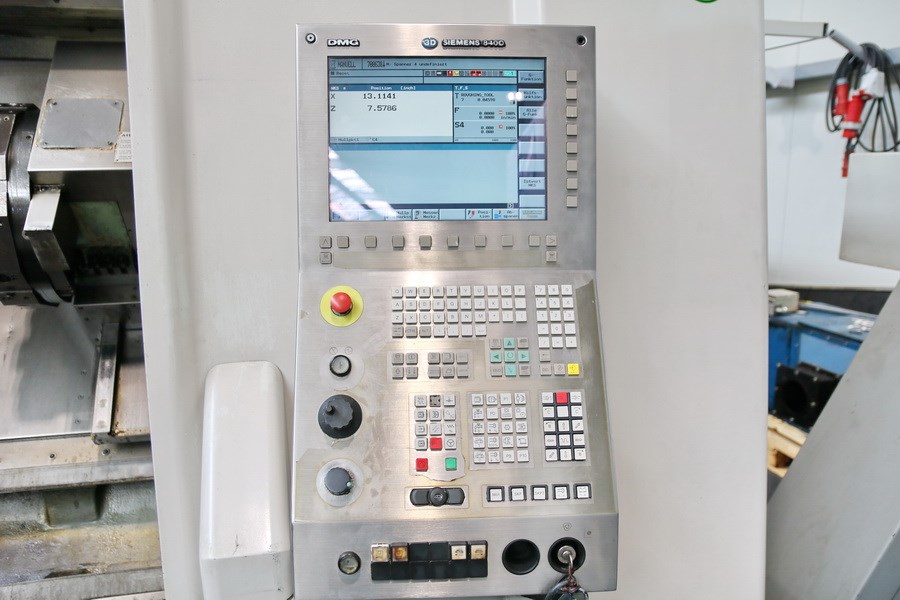

Steuerung 840 D ShopTurn Siemens
Lagerort D - 59302 Oelde
Ursprungsland -
Lieferzeit nach Absprache
Frachtbasis ab Standort

Technische Details
Drehdurchmesser max. 465 mm
Drehlänge 1.050 mm
Steuerung 840 D ShopTurn Siemens
Umlaufdurchmesser 680 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel max. 3.500 min/-1
Antriebsleistung - Hauptspindel 33 kW
Max. Drehmoment 630 Nm
Futterdurchmesser 380
Spindellagerdurchmesser 120 mm
Spindelbohrung 100 mm
Max. Stangendurchmesser 90 mm
C-Achse 360 °

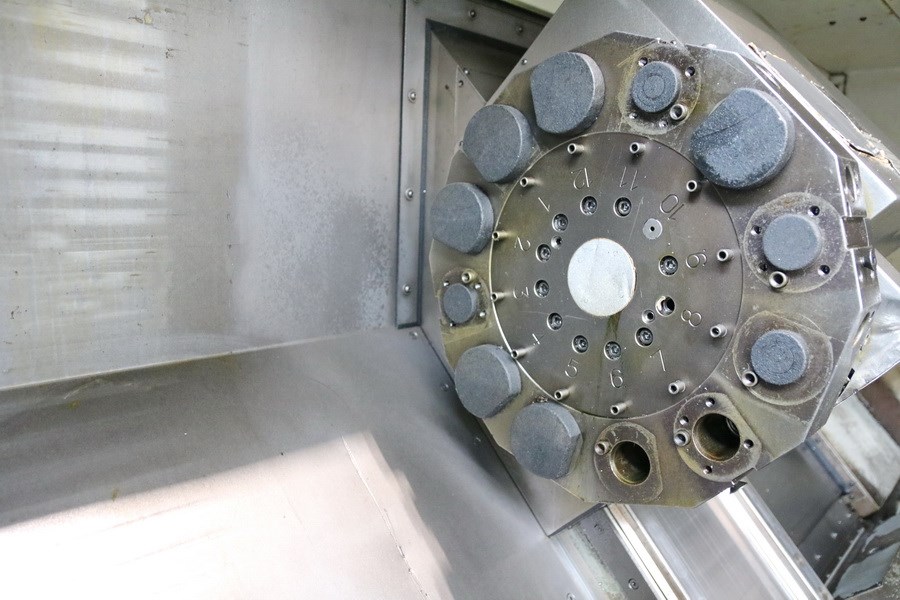

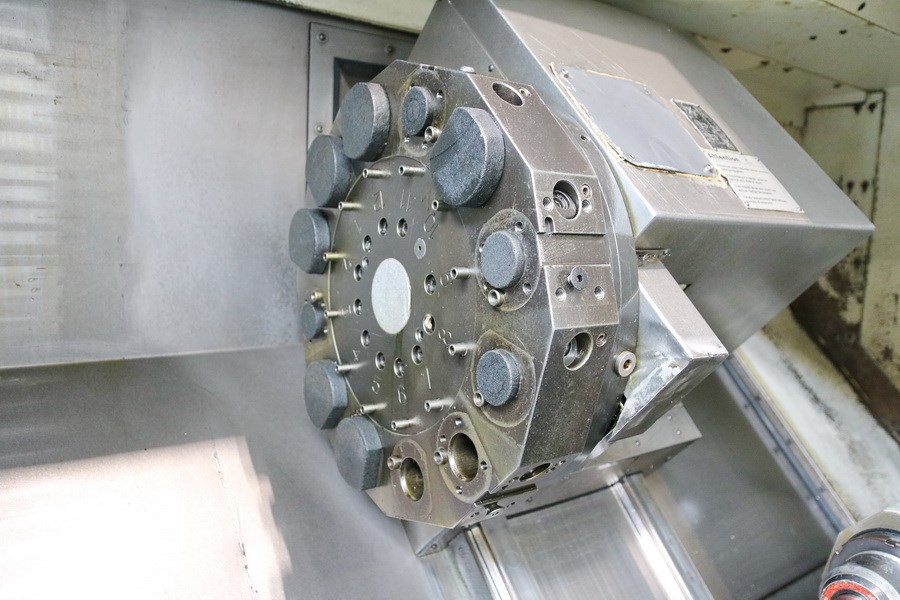

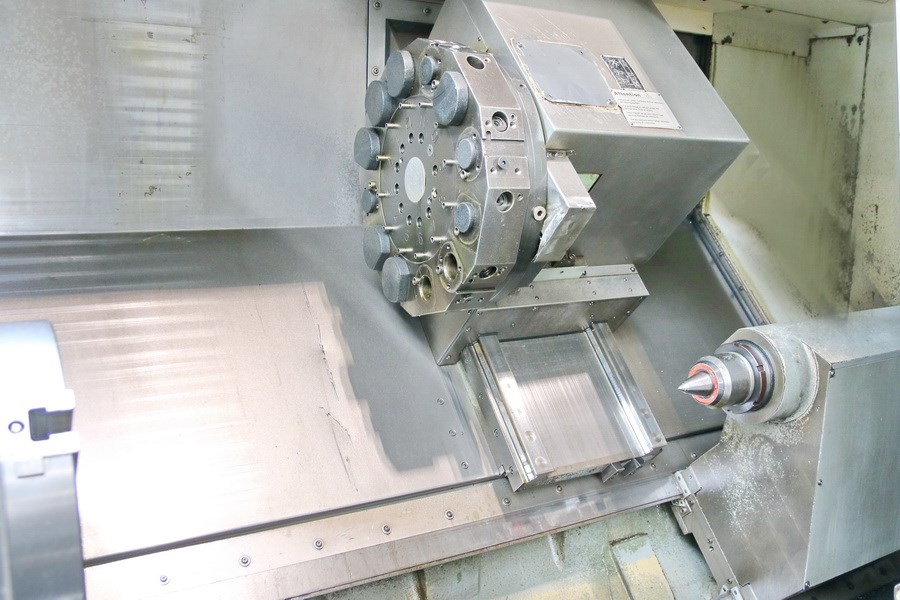

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme VDI 40

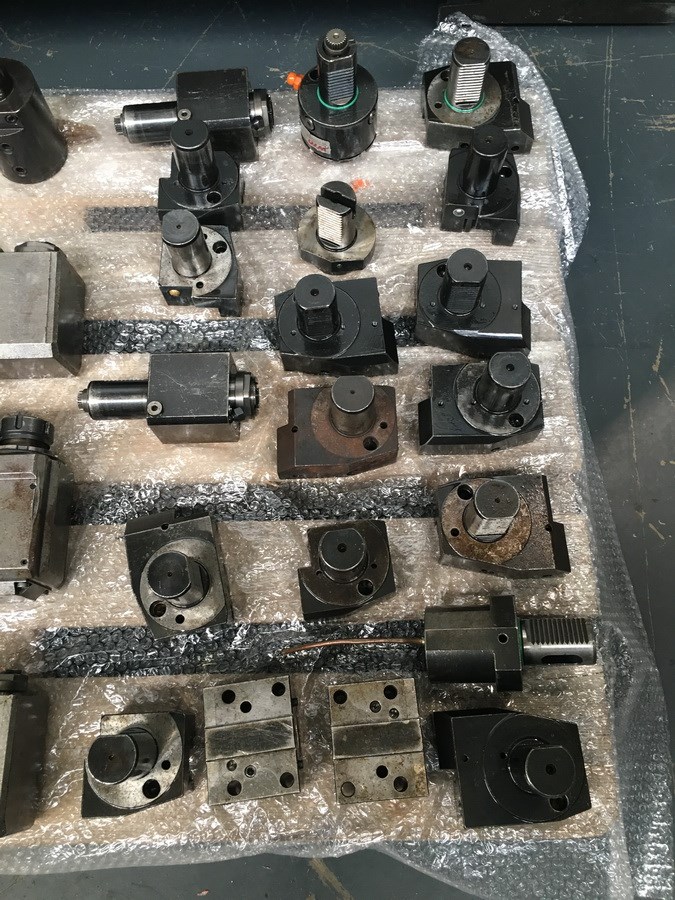

Angetriebene Werkzeugstationen:
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahl angetriebene Werkzeuge max. 4.000 min/-1
Antriebsleistung angetr. WZ-Stationen 8,4 kW
Max. Drehmoment 20 Nm
Verfahrwege:
x-Weg 300 mm
z-Weg 1.050 mm

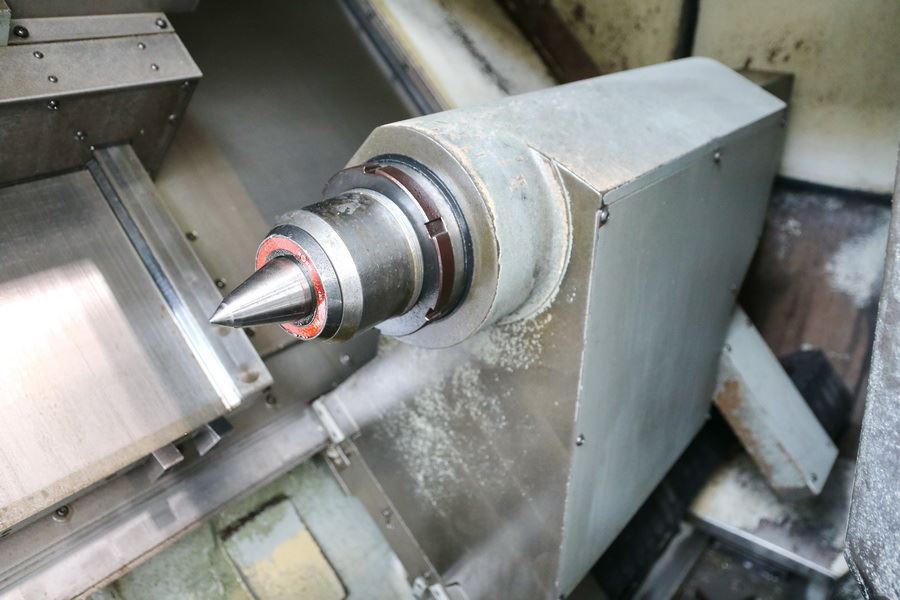

Reitstock:
Reitstockverfahrweg 850 mm
Pinolenhub 150 mm
Reitstockaufnahme MK 5
Vorschübe:
Eilgang X : 30 / Z : 30 m/min

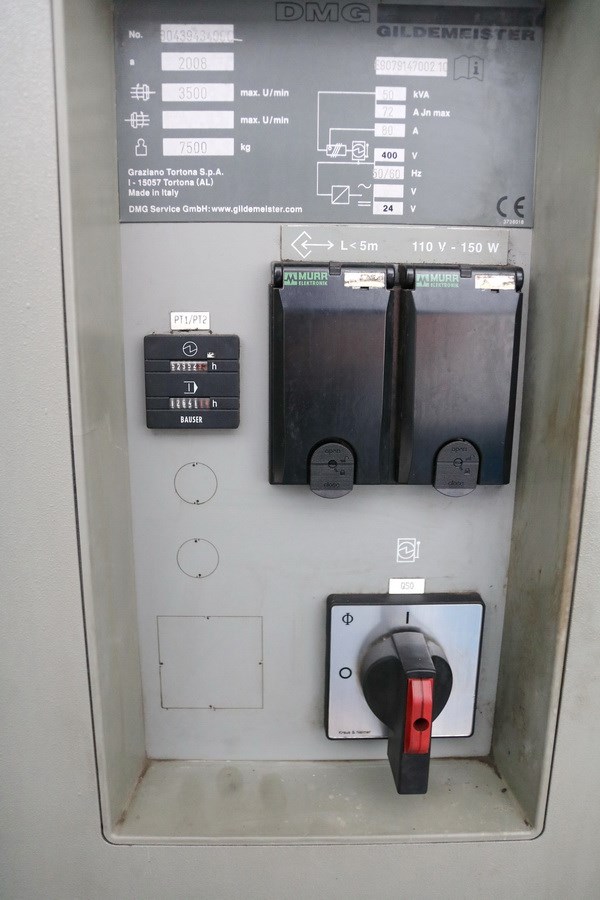

Gesamtleistungsbedarf 50 kVA
Maschinengewicht ca. 7,5 t
Raumbedarf ca. 6,5 x 3,0 x 2,2 m

Zubehör
Dokumentation

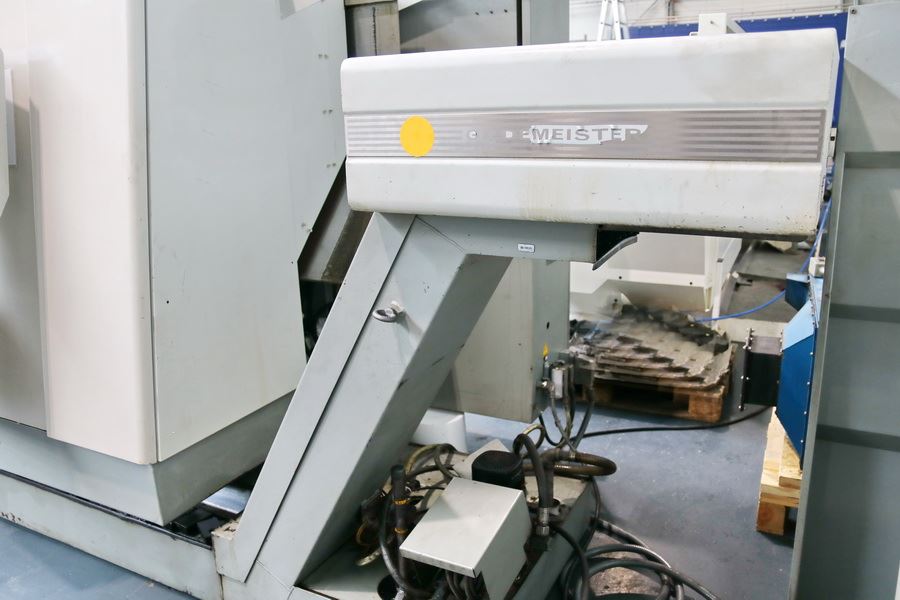

Späneförderer
Reitstock

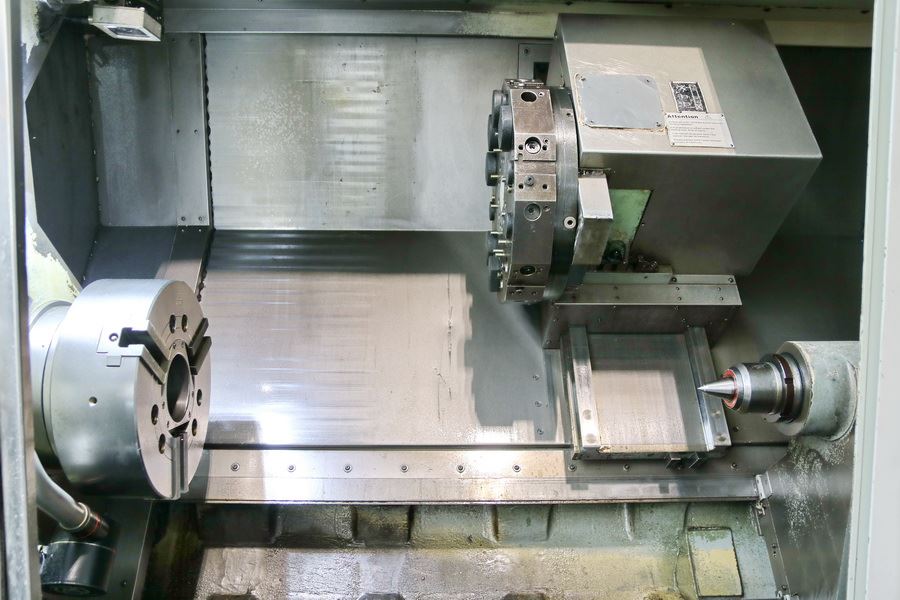

Werkzeugrevolver 12 pos.
Kühlmitteleinrichtung

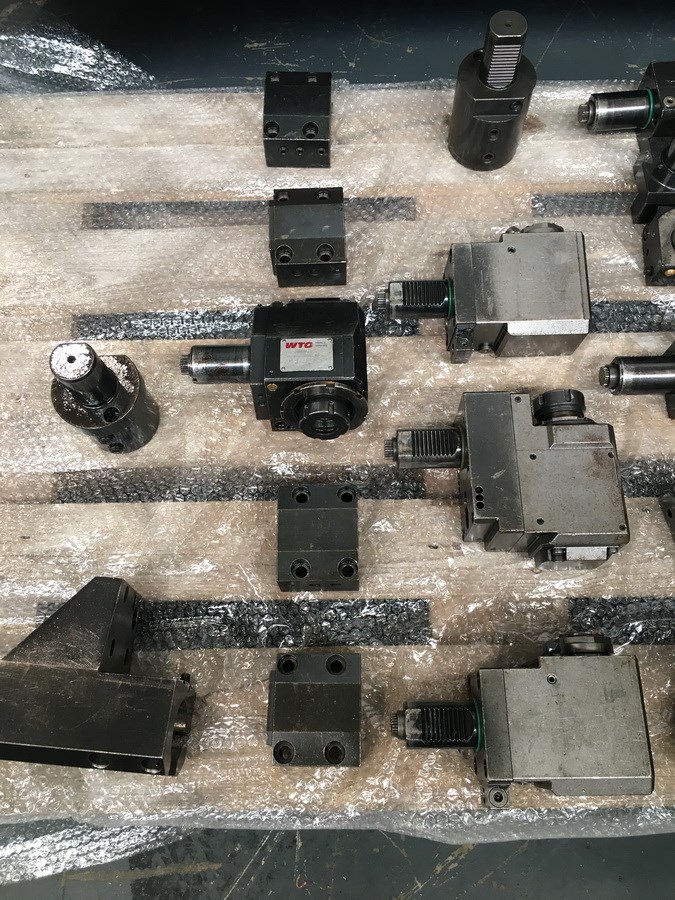

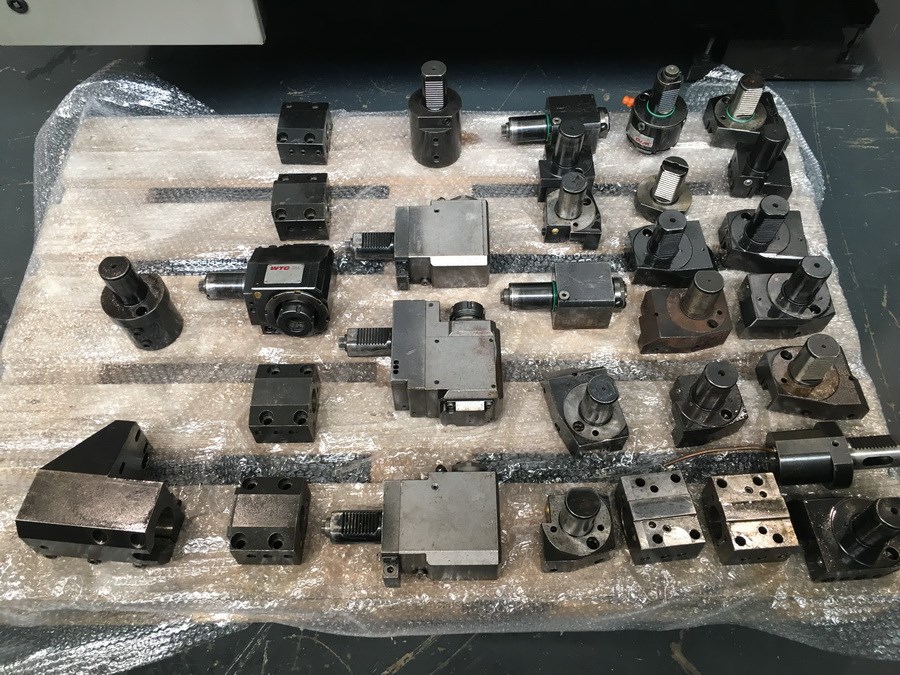

Werkzeugantrieb
C-Achse

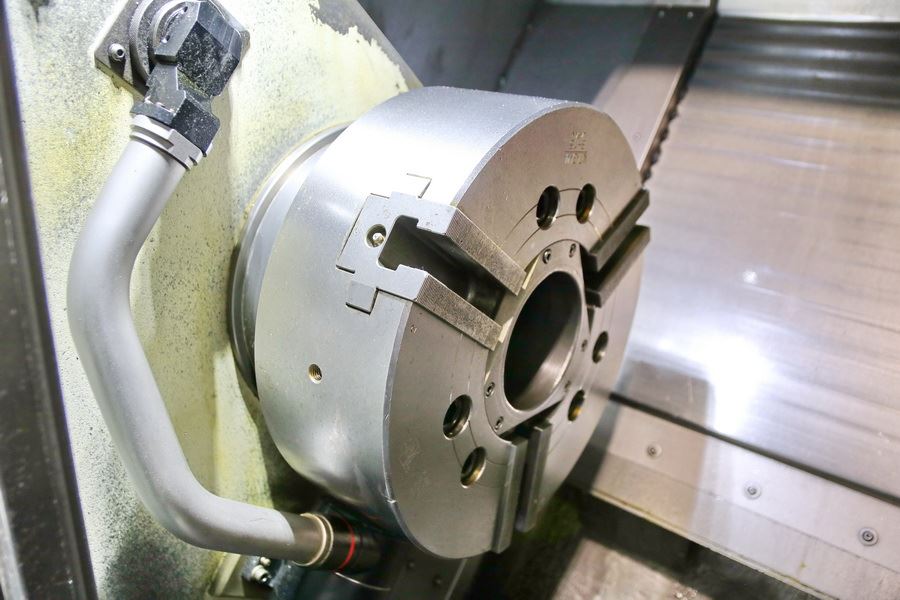

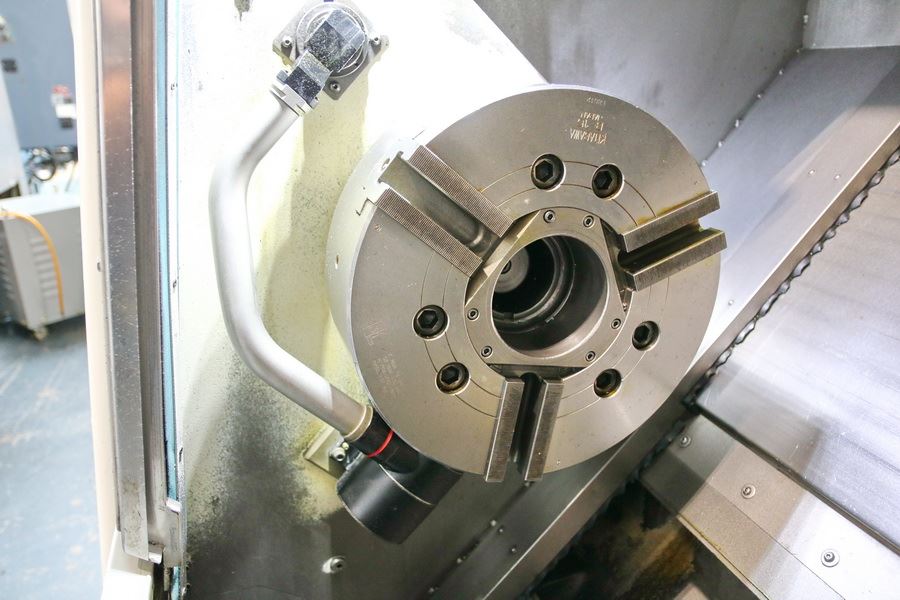

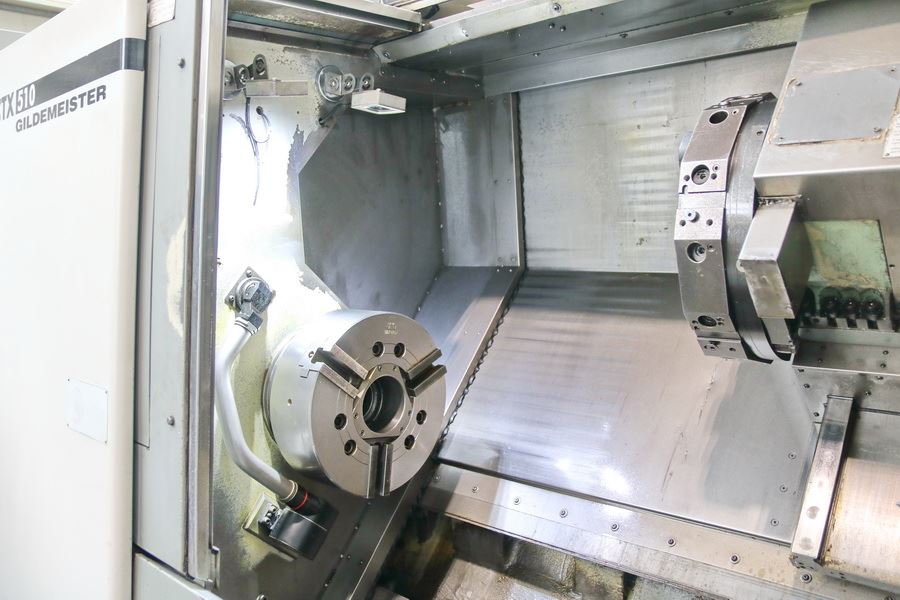

Dreibackenfutter Kitagawa B 15
Teilhohlspanneinrichtung

Zusatzinformationen
CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX 510 V3

- ShopTurn

Irrtum in den technischen Daten vorbehalten.
