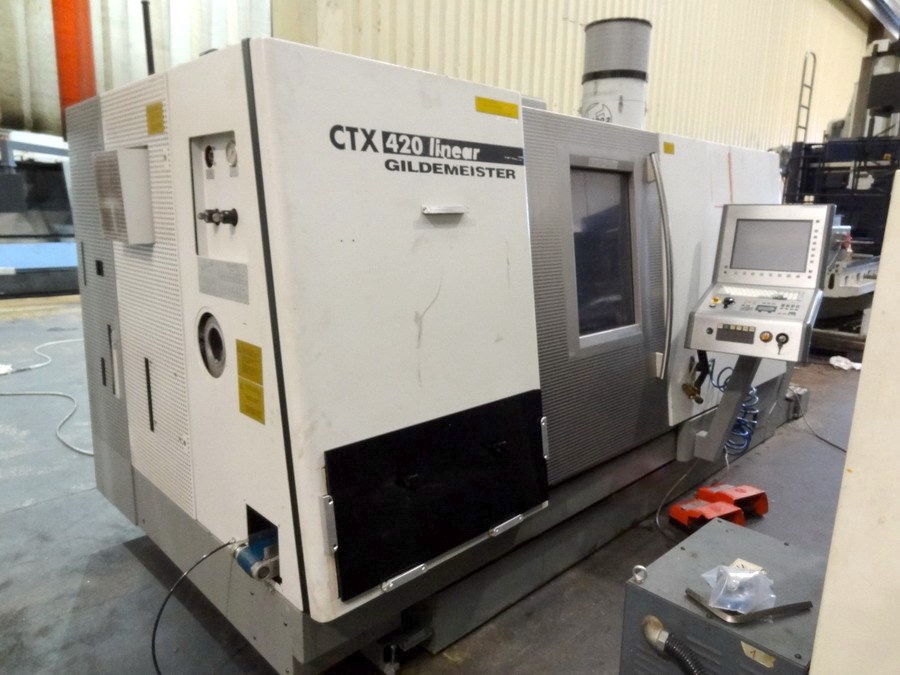

GILDEMEISTER - CTX 420 linear V6
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX 420 linear V6 | |
| Angebotsdetails | |
| Lagernummer | 1039-7639 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 420 linear V6 |
| Baujahr | 2004 |

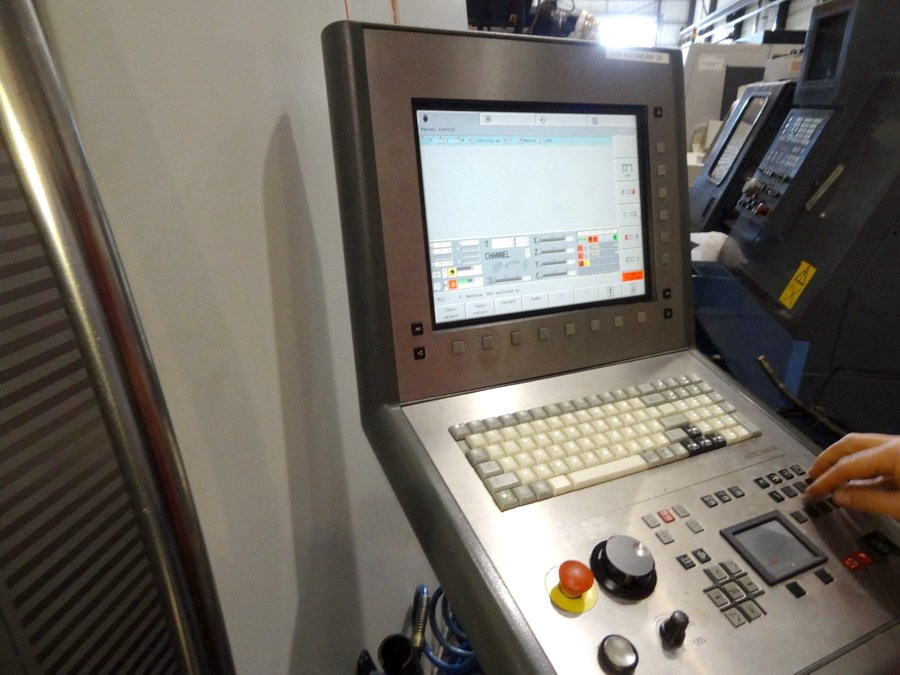

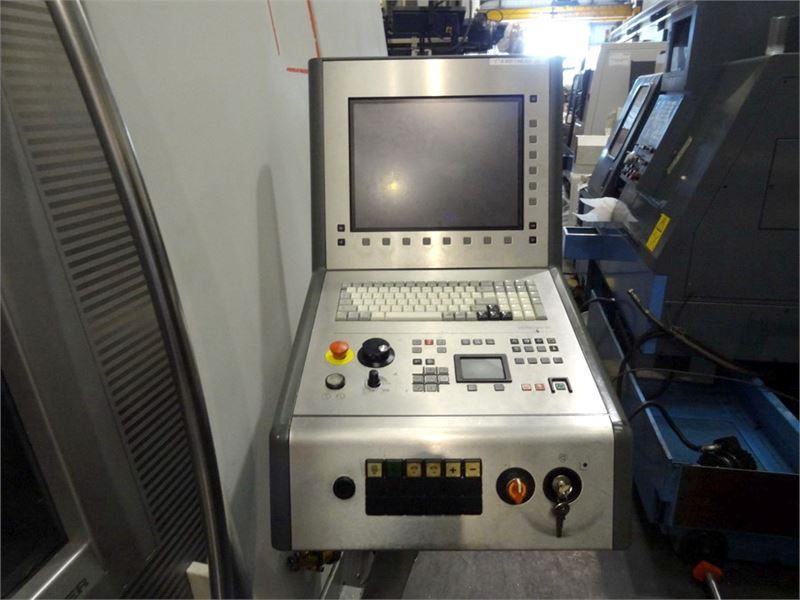

| Steuerung | Heidenhain iT Plus |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 324 mm |
| Drehlänge | 600 mm |
| Steuerung | Heidenhain iT Plus |
| Umlaufdurchmesser über Bett | 680 mm |
| Umlaufdurchmesser über Planschlitten | 565 mm |
| Spitzenweite | 635 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 37 kW |
| Max. Drehmoment | 390 Nm |
| Spindelnase | 170H5 |
| max. Stangendurchmesser | 65 mm |
| Spindellagerdurchmesser | 120 mm |
| max. Futterdurchmesser | 200 - max. 315 mm |
| C-Achse | 360 ° |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | max. 7.000 min/-1 |
| Antriebsleistung - Gegenspindel | 25 / 33 kW |
| Max. Drehmoment | 390 Nm |
| max. Stangendurchmesser | 45 mm |
| Spindelnase | 140H5 |
| max. Futterdurchmesser | max. 165 mm |
| C-Achse | 360 ° |
| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeuge | max. 4.500 min -1 |
| Antriebsleistung - angetr. Werkzeuge | 12,2 kW |
| Werkzeugaufnahme | ( VDI 40 ) |
| Werkzeugschaft | 40 mm |
| Verfahrwege: | |
| x-Achse | 185 mm |
| y-Achse | 80 (+40 / -40) mm |
| z-Achse | 620 mm |
| Vorschübe: | |
| Eilgang | X: 60 m/min |
| Eilgang | Y: 15 m/min |
| Eilgang | Z: 45 m/min |
| Vorschubkraft | X: 2,5 kN |
| Vorschubkraft | Z: 4 kN |
| Eilgang | C: 200 1/min |
| Max. Drehmoment | C: 155 Nm |
| Gesamtleistungsbedarf | 32 kVA |
| Maschinengewicht ca. | 3,7 t |
| Raumbedarf ca. | 7,0 x 2,5 x 2,5 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| Teilefänger | |
| Gegenspindel | |
| C-Achse | |
| Y-Achse | |
| Werkzeugrevolver | |
| Werkzeugantrieb | |

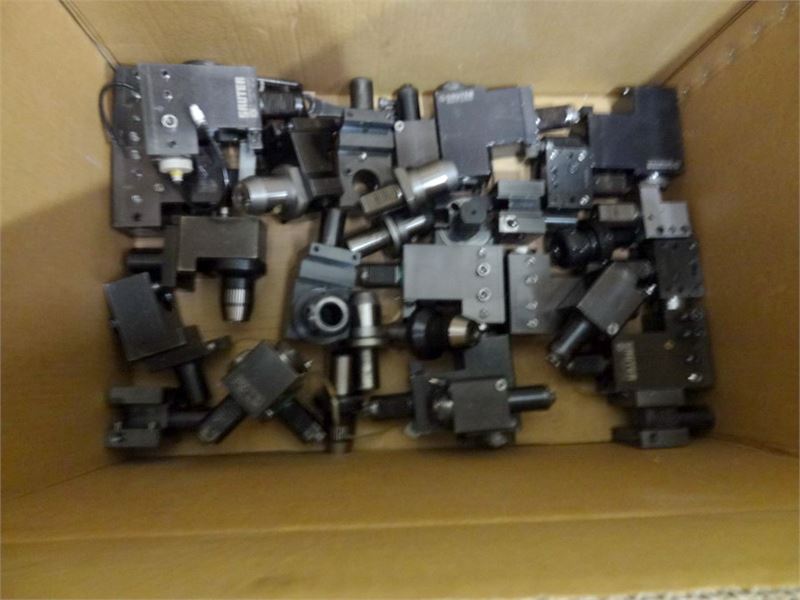

| div. Werkzeuge | |
| Zusatzinformationen | |
| CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX 420 linear V6 - Haupt- und Gegenspindel - Werkzeugantrieb - C-Achse / Y-Achse |
|
| Irrtum in den technischen Daten vorbehalten. | |
