GILDEMEISTER - GMX 200 linear
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
5 Achsen / 5 Axis
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

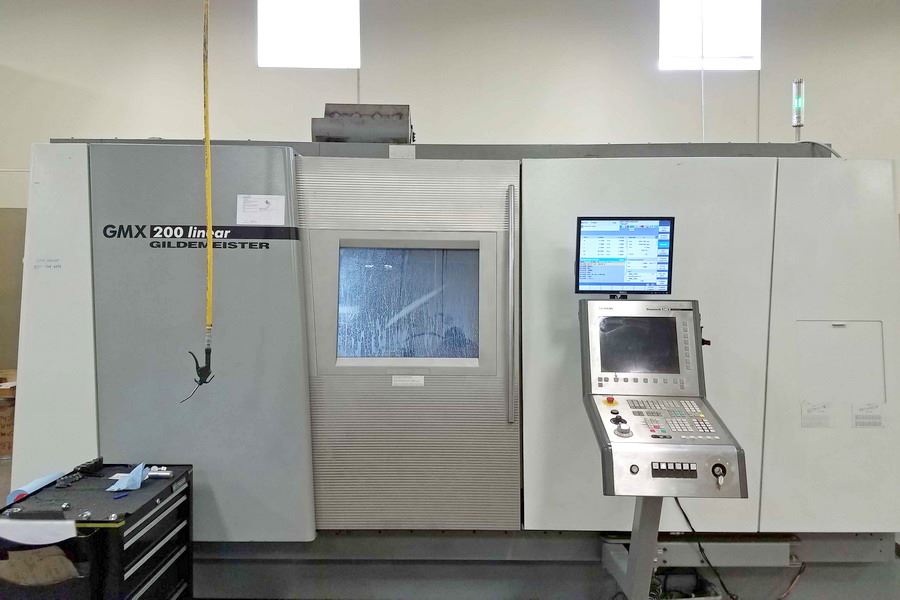

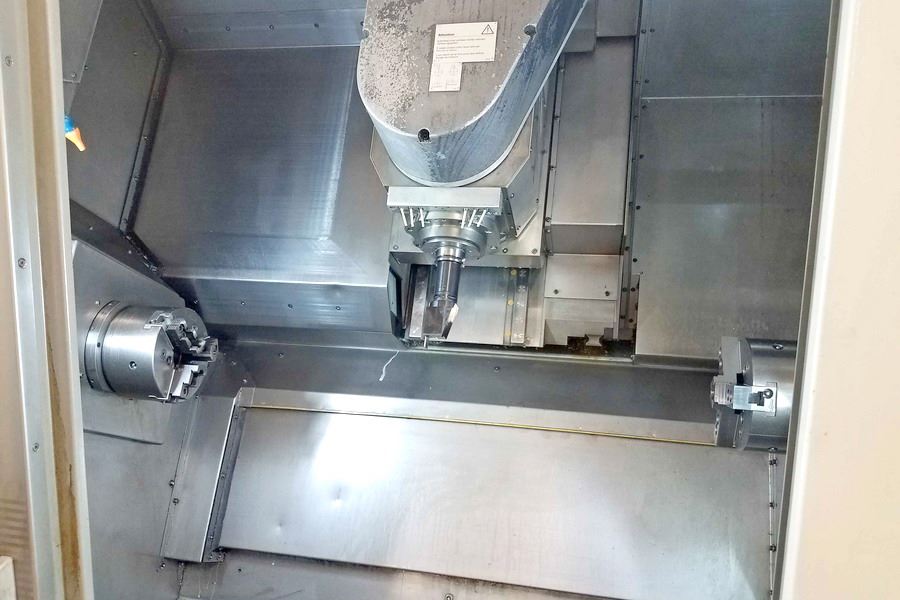

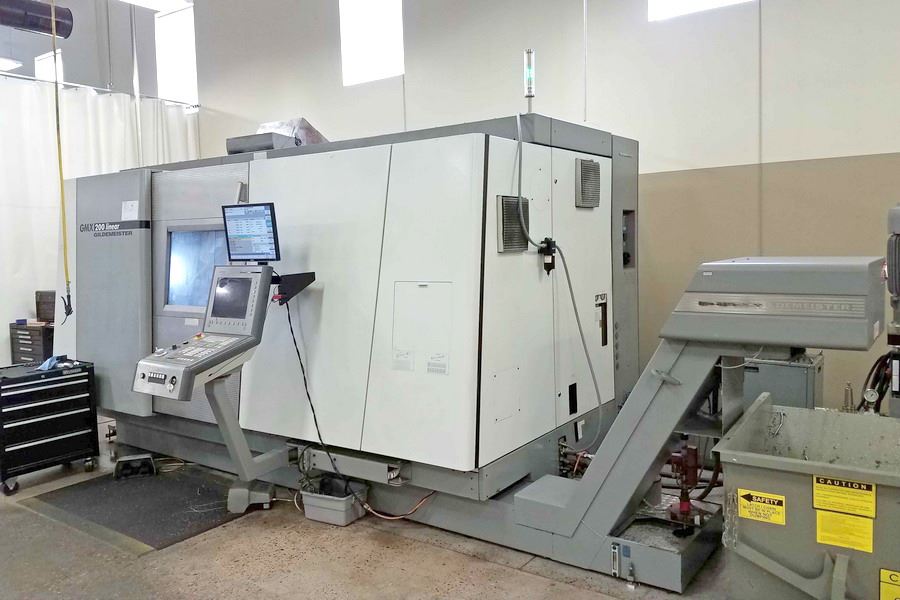

GILDEMEISTER - GMX 200 linear

Angebotsdetails
Lagernummer 1039-7536
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type GMX 200 linear
Baujahr 2004

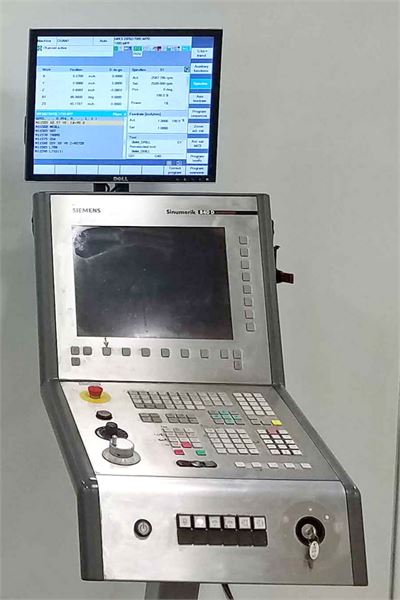

Steuerung Siemens 840 D powerline
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort

Technische Details
Drehdurchmesser max. 560 mm
Drehlänge 1.070 mm
Steuerung Siemens 840 D powerline
Abstand zwischen den Spindeln 1.000 mm
Hauptspindel:
Max. Drehzahl 5.000 min/-1
Antriebsleistung - Hauptspindel 25 / 37 kW
Max. Drehmoment 390 Nm
Spindeldurchmesser im vord. Lager 120 mm
Spindelbohrung 79 mm
max. Stangendurchmesser 68 mm
C-Achse 0,001 °
Futterdurchmesser 200 - 315 mm

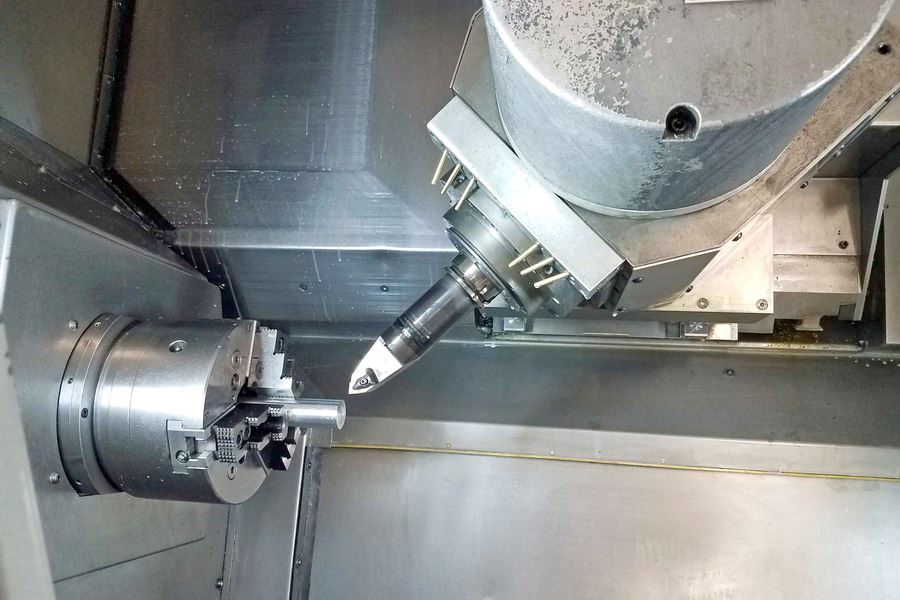

Frässpindel:
Drehzahl max. 12.000 min/-1
Antriebsleistung - Frässpindel 13,2 / 22 kW
Max. Drehmoment 100 Nm
Werkzeugaufnahme HSK 63 A
Haltemoment 500 Nm
y-Achse +/- 80 mm
B-Achse +/- 120 °
C-Achse 1 °
x-Weg 485 mm
Lagerdurchmesser 80 / 55 mm

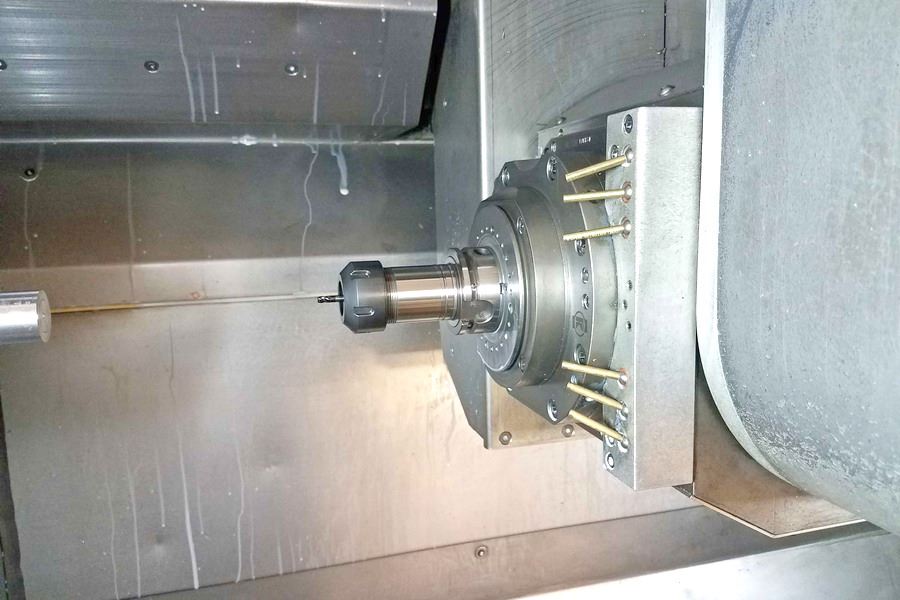

Gegenspindel:
Max. Drehzahl 5.000 min/-1
Antriebsleistung - Gegenspindel 25 / 37 kW
Max. Drehmoment 320 Nm
Spindeldurchmesser im vord. Lager 120 mm
Spindelbohrung 79 mm
max. Stangendurchmesser 68 mm
C-Achse 0,001 °
max. Futterdurchmesser 315 mm

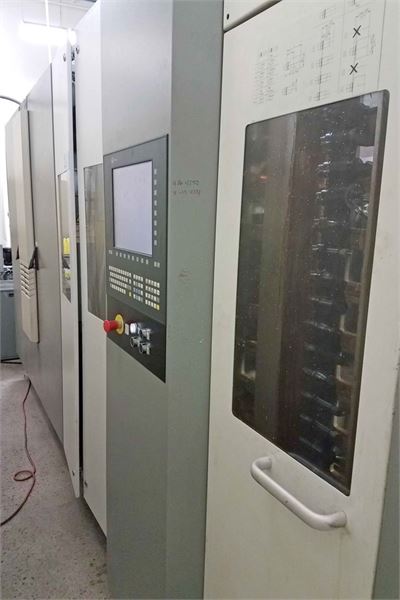

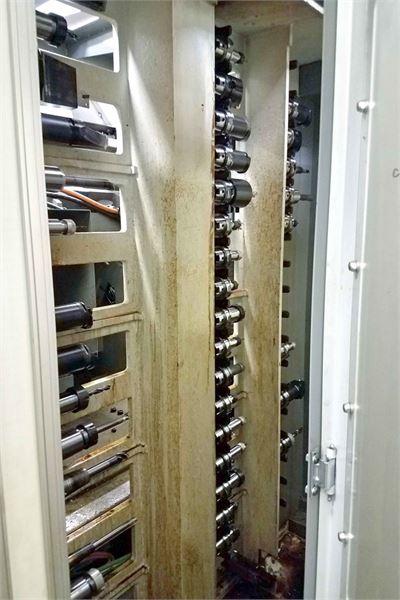

Werkzeugmagazin:
Anzahl der Werkzeugplätze 46 pos.
Werkzeugaufnahme HSK 63 A
max. Werkzeugdurchmesser 80 mm
max. Werkzeugdurch. bei freier Nachbarbox. 150 mm
max. Werkzeuglänge 300 mm
Gesamtleistungsbedarf 75 kVA
Maschinengewicht ca. 14,0 t
Raumbedarf ca. 8,0 x 4,5 x 3,1 m

Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung 8 / 20bar
C-Achse
B-Achse
Y-Achse
Werkzeugmagazin
Gegenspindel
Frässpindel

Zusatzinformationen
5 Achsen CNC - Dreh- und Fräszentrum
GILDEMEISTER - GMX 200 linear

- Inbetriebnahme in 06/2007 !
- Gegenspindel
- Frässpindel

Irrtum in den technischen Daten vorbehalten.
