GILDEMEISTER - GMX 400 linear
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

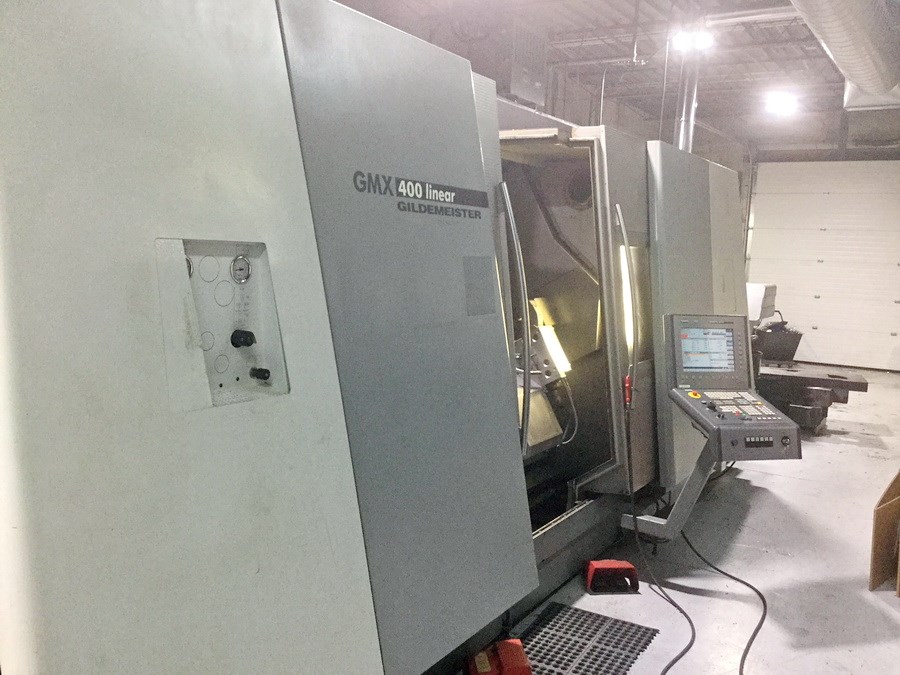

GILDEMEISTER - GMX 400 linear

Angebotsdetails
Lagernummer 1039-7837
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type GMX 400 linear
Baujahr 2006
Steuerung Sinumerik 840D powerline Sieme
Lagerort USA
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort

Technische Details
Drehdurchmesser max. 640 mm
Drehlänge 1.500 mm
Standard-Drehdurchmesser 400 mm
Steuerung Sinumerik 840D powerline Siemens
Abstand zwischen den Spitzen 1.930 mm
Hauptspindel:
Max. Drehzahl 4.000 min/-1
Antriebsleistung - Hauptspindel 36 / 45 kW
Max. Drehmoment 600 Nm
Spindeldurchmesser im vord. Lager 150 mm
Spindelbohrung 107 mm
max. Stangendurchmesser 90 mm
C-Achse 0,001 °
Futterdurchmesser 250 - 400 mm

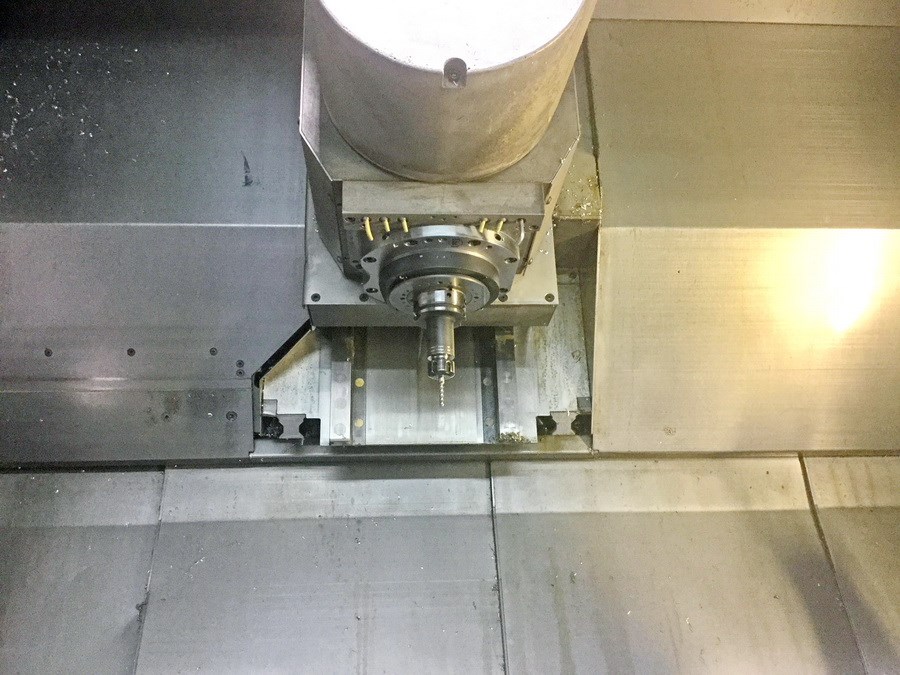

Frässpindel:
Drehzahl max. 12.000 min/-1
Antriebsleistung - Frässpindel 13,2 / 22 kW
Max. Drehmoment 100 Nm
Werkzeugaufnahme HSK-A63
Haltemoment 500 Nm
y-Achse +/- 110 mm
B-Achse +/- 120 °
C-Achse 1 °
x-Weg 550 mm
Lagerdurchmesser 80 / 55 mm

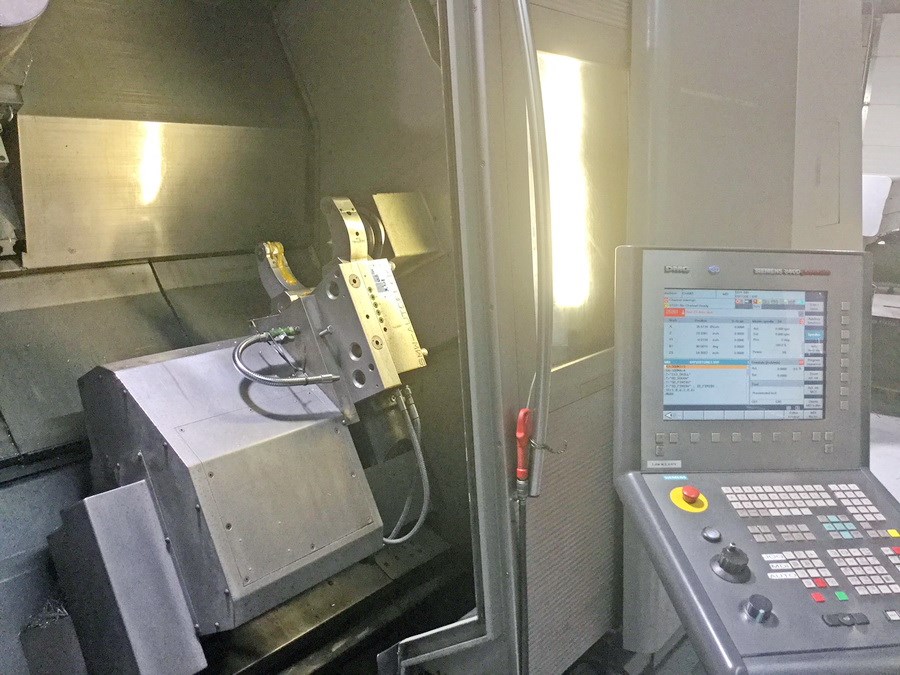

Reitstock:
Reitstockverfahrweg 1.500 mm
Reitstockaufnahme MK 5
Spannkraft 13 kN
Werkzeugmagazin:
Anzahl der Werkzeugplätze 60 pos.
Werkzeugaufnahme HSK-A63
max. Werkzeuglänge 350 mm
Vorschübe:
Eilgang X1/Z1: 40/60 m/min
Gesamtleistungsbedarf 70 kVA
Maschinengewicht ca. 20,0 t
Raumbedarf ca. 10,0 x 5,0 x 3,1 m

Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung
C-Achse
B-Achse
Y-Achse
Werkzeugmagazin 60 pos.
Frässpindel
Teilhohlspanneinrichtung 92 x 825mm
Reitstock
Lünette 35 - 245mm
direktes Meßsystem
Papierbandfilter
Dreibackenfutter Schunk 315/115

Zusatzinformationen
CNC - Dreh- und Fräszentrum
GILDEMEISTER - GMX 400 linear

- Frässpindel
- Reitstock
- Lünette


Irrtum in den technischen Daten vorbehalten.
